Esit Boji Test Cihazı Boji Test Cihazı (Boji Test Cihazı Boji Test Cihazı)

Açıklama;

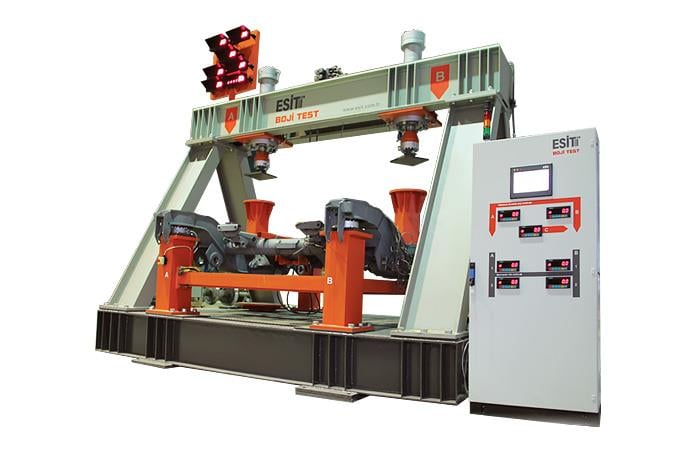

İmal edilmiş bir boji gövdesinde vagon, teker yüklerini simüle eden bir test standıdır. Üstten iki noktadan boji gövdesine set edilen büyüklükte yük uygular. Altta 4 adet yük algılayıcı ile gelen kuvvetin dağılımını gösterir. Yanal yükleri simüle etmek için ayrı bir yan kuvvet düzeneği mevcuttur.
Sistem verilen kuvvet zaman tablosuna göre otomatik olarak yorulma testlerini yapabilmektedir. 2 x 400 kN lık kapasiteye kadar testler yapılabilir.

Sistemin elektronik kontrol tarafında;

• 2 adet dikey hareket eden hidrolik silindirlerin ucunda yer alan 60t kapasiteli yük hücreleri,
• 1 adet yatay hareket eden hidrolik silindirin ucunda yer alan 20t kapasiteli yük hücresi,
• 4 adet zemin köşelerinde yer alan 40t kapasiteli yük hücreleri,
• Tüm yük hücrelerine bağlı 7 adet gösterge,
• Uzaktan kuvvet değerlerinin görülebilmesi için 50mm yüksekliğinde 7 adet harici göstergeler,
• Manuel kontrol amaçlı kullanılan kontrol buton kutusu,
• Sistemin görsel izlenmesi ve kontrolü amaçlı 10"  renkli dokunmatik operatör paneli,
• Sistemin kontrolü için kullanılan PLC yer almaktadır.
