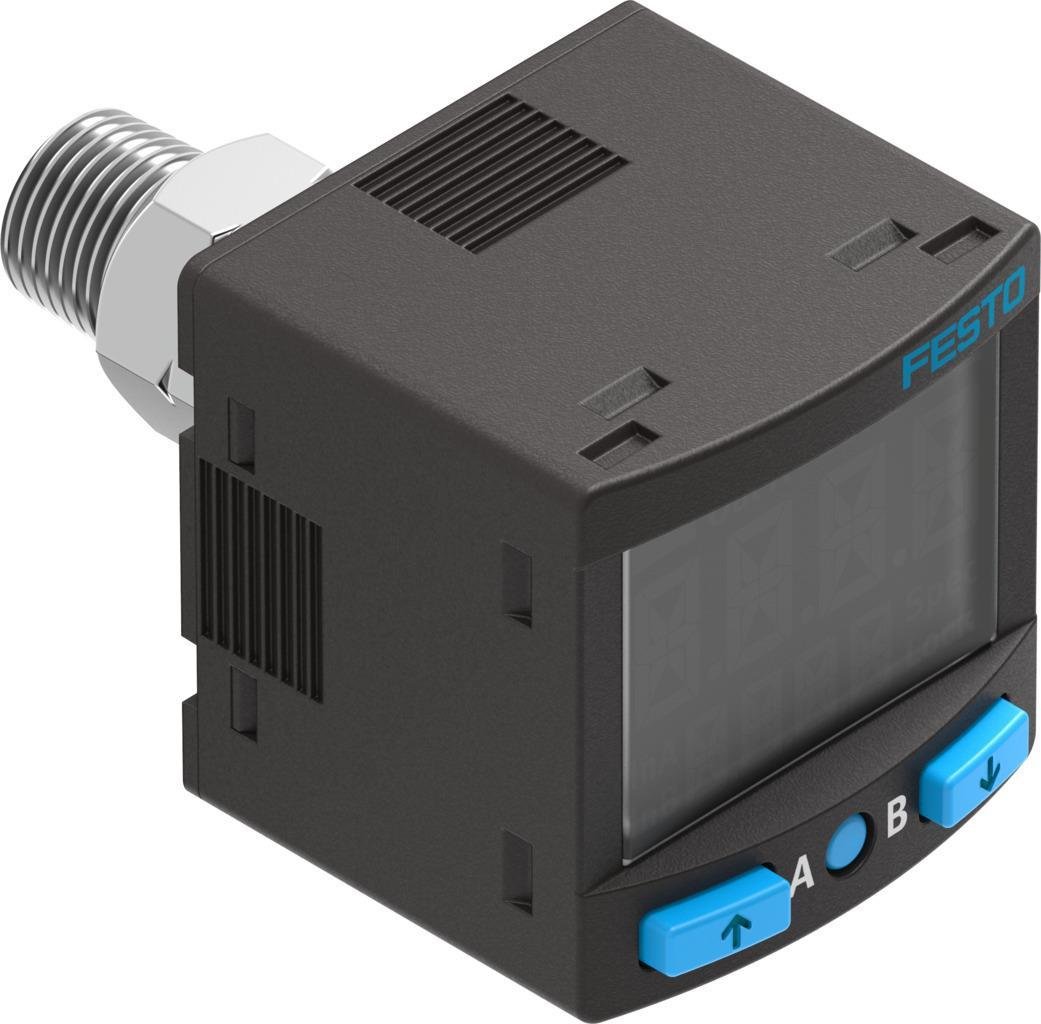

Festo 8114750 Basınç sensörü SPAN-B-B11R-G18M-PN-L1 (8114750)

Teknik veriler

• Sembol00997331
• RuhsatRCM işareti c UL us - Listelenmiş (OL)
• CE işareti (bkz. Uygunluk Beyanı)AB EMC direktifine göre AB RoHS direktifine göre
• UKCA işareti (bkz. Uygunluk Beyanı)EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
• Malzeme hakkında notRoHS uyumlu
• Ölçme büyüklüğüBağıl basınç
• Ölçüm metoduPiezodirençli basınç sensörü
• Basınç ölçüm aralığı başlangıç değeri-0.1 MPa
• Basınç ölçüm aralığı başlangıç değeri-1 bar
• Basınç ölçüm aralığı başlangıç değeri-14.5 psi
• Basınç ölçüm aralığı bitiş değeri1 MPa
• Basınç ölçüm aralığı bitiş değeri10 bar
• Basınç ölçüm aralığı bitiş değeri145 psi
• Maks. aşırı yük basıncı15 bar
• Aşırı yük basıncı1.5 MPa
• Aşırı yük basıncı15 bar
• Aşırı yük basıncı217.5 psi
• İşletim ortamıISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava Soy gazlar
• İşletim / kontrol ortamı hakkında notYağlı işletim mümkün
• Akışkan sıcaklığı0 °C ... 50 °C
• Ortam sıcaklığı0 °C ... 50 °C
• Doğruluk ±% FS1.5 %FS
• Tekrarlama hassasiyeti ± %FS0.3 %FS
• Sıcaklık katsayısı ±%FS/K0.1 %FS/K
• Anahtarlama çıkışıPNP/NPN değiştirilebilir
• Anahtarlama fonksiyonuPencere karşılaştırıcı Eşik değeri karşılaştırıcı
• Anahtarlama elemanı işleviDeğiştirilebilir normalde kapalı kontakt/normalde açık kontakt
• Maks. çıkış akımı80 mA
• Kısa devre dayanımıevet
• Çalışma gerilimi aralığı DC10.8 V ... 30 V
• Ters polarite korumasıtüm elektrik bağlantıları için
• Elektrik bağlantısı 1, bağlantı türüSoket
• Elektrik bağlantısı 1, bağlantı teknolojisiBağlantı şeması L1J
• Elektrik bağlantısı 1, kutup/damar sayısı4
• Elektrik bağlantısı 1, bağlantı şeması00995428
• Montaj türüÖn panel montajı diş ile duvar/yüzey tutucu ile
• Montaj konumuherhangi bir
• Pnömatik bağlantıErkek diş G1/8
• Ürün ağırlığı31 g
• Gövde malzemesiPA takviyeli
• Ortamla temas eden malzemelerFPM Pirinç, nikel kaplı PA takviyeli
• Gösterge türüLCD ışık
• Görüntülenebilir birim(ler)MPa bar inHg kPa mmHg psi
• Ayar seçenekleriÖğretmek ekran ve butonlar aracılığıyla
• Manipülasyon korumasıPIN kodu
• Eşik değerlerinin ayar aralığı0 % ... 100 %
• Histerezis ayar aralığı0 % ... 90 %
• Koruma türüIP40
• Korozyon direnci sınıfı KBK2 - orta derece korozyona maruziyet
• LABS uygunluğuVDMA24364-B1/B2-L
• Temiz oda sınıfıISO 14644-1 uyarınca Sınıf 4
