| Boyutlar |
Genişlik: 45 mm · Yükseklik: 130 mm · Derinlik: 119 mm |
| Destek |
Telefon veya yerinde destek (ücretli) |
| Uygulama notu |
Yalnızca endüstriyel kullanım için |
| Muhafaza malzemesi |
Takviyeli polikarbonat fiber |
| Montaj tipi |
DIN rayı montajı |
| Ethernet (RJ45) |
Bağlantı: RJ45 · Otomatik müzakere ve autocrossing · Hız: 10/100 Mbit/s · İletim ortamı: Bakır · Segment uzunluğu: 100 m · LED’ler: Veri alışı, link durumu · Kanal: 8 (RJ45 port) |
| Dijital çıkış |
Alarm çıkışı |
| Ürün tipi / gamı |

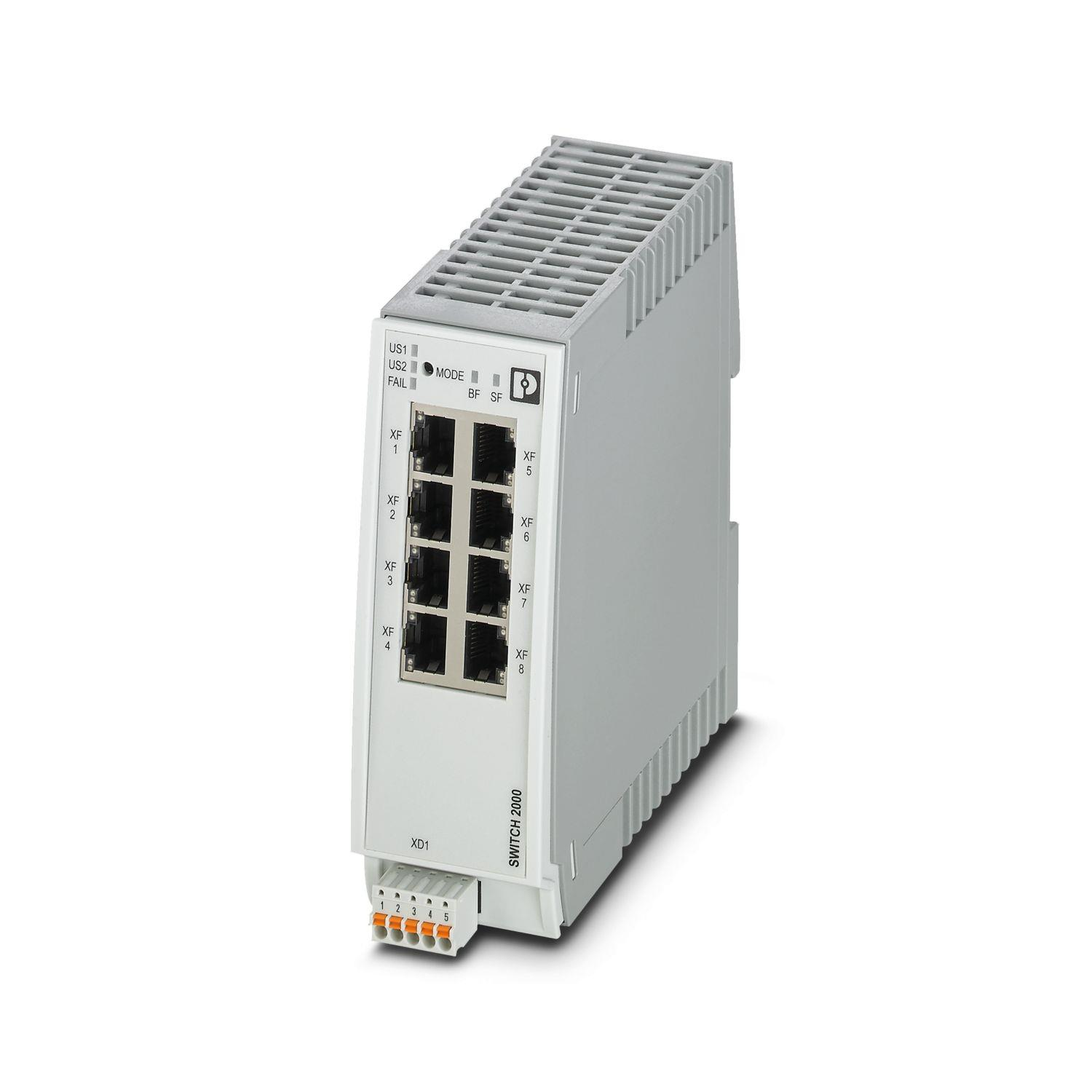

Anahtar – Managed Switch 2000 |
| Tasarım |
Kitap tipi |
| MTTF |
381,77 yıl (SN 29500, 25 °C, %21) · 165,29 yıl (40 °C, %34,25) · 20,35 yıl (70 °C, %100) |
| Önemli özellikler |
Geniş sıcaklık aralığı · PROFINET modu ve durum LED’leri · IEC 62443-4-1 sertifikalı geliştirme süreci · IEC 62443-4-2 uyumlu |
| Sinyal gecikmesi |
≥ 6,5 µs (Store-and-Forward, 10/100 Mbps, çerçeve boyuna bağlı) |
| Temel fonksiyonlar |
Depola ve yönlendir anahtarı, IEEE 802.3 |
| İzolasyon |
Koruma sınıfı III (VDE 0106) · Kirlilik sınıfı 2 |
| Arıza teşhis |
RMON History · LLDP · SNMP-Traps · N:1 Port Mirroring · ACD · SysLog · CRC-Surveillance |
| PROFINET |
Conformance-Class B · PROFINET cihazı · Fast Startup |
| Filtre fonksiyonları |
QoS (8 öncelik sınıfı) · Class of Service · DiffServ/DSCP · Port-Priorisierung · VLAN (32 VLAN’a kadar) · IGMP Snooping/Querier (v1/v2) · Auto-Query-Port · Extended Multicast Filtering |
| IP parametrelendirme |
DHCP client · DHCP Option 82 (Relay) · DHCP-Server (havuz/port bazlı) · BootP · DCP |
| MAC adres tablosu |
8 k |
| Yönetim |
Web (HTTP/HTTPS) · Rol tabanlı kullanıcı yönetimi (LDAP, RADIUS) · SNMP v1/v2/v3 · CLI (Telnet, SSH) |
| Yedekleme |
MRP · RSTP · FRD · Large Tree Support · LACP · PROFINET S2 sistem yedekliliği |
| Durum & diyagnostik |
LED’ler: US1, US2 (güç), Hata (alarm), her Ethernet portu için Link/Aktivite & Hız, PROFINET durum LED’leri (BF, SF) |
| Ek fonksiyonlar |
MMS & GOOSE (IEC 61850-8-1) · Modbus/TCP iletimi |
| Senkronizasyon |
SNTP |
| Güvenlik |
Port güvenliği: MAC-based, RADIUS (IEEE 802.1X), MAC Authentication Bypass |
| Akım tüketimi |
Tipik 190 mA (24 V DC, 25 °C) · Maks. 1,3 A |
| Maks. güç kaybı |
6,6 W (US min, Tamb max, DOI max) |
| Test gerilimleri |
24 V besleme / fonksiyonel toprak 500 V DC 1 dk · Ethernet / diğer potansiyeller 2,25 kV DC 1 dk |
| İletim ortamı |
Bakır |
| Besleme |
24 V DC (yedekli) · Aralık: 12 V DC … 57 V DC |
| Bağlantı (besleme) |
COMBICON · Maks. iletken kesiti 1,5 mm² |
| Residüel dalgalanma |
3,6 VPP |
| Bağlantı yöntemi |
Push-in yaylı bağlantı · Sıcaklık aralığına (-40 … 75 °C) uygun bakır kablo |
| Kablo kesitleri |
Tek telli: 0,25–1,5 mm² · Çok damarlı: 0,25–1,5 mm² · AWG 24–16 |
| Kablo soyma uzunluğu |
9 mm |
| Koruma sınıfı |
IP20 |
| Ortam sıcaklığı |
Çalışma: –40 … +70 °C · Stok/Nakliye: –40 … +85 °C |
| Nem |
Çalışma/Stok: %10 … %95 (yoğunlaşmasız) |
| Darbe / Titreşim |
30 g (EN 60068-2-27) · 5 g, 150 Hz (IEC 60068-2- |
