| Boyutlu çizim / Dimensions |
Genişlik / Width: 22,5 mmYükseklik / Height: 117 mmDerinlik / Depth: 84 mm |
| Uygulama notu / Application note |
Yalnızca endüstriyel kullanım için / Industrial use only |
| EMC açıklaması / EMC statement |
EMU: sınıf A ürünü, yükleme alanındaki üretici beyanına bakın / EMU: Class A product, see manufacturer statement at site |
| Muhafaza malzemesi / Housing material |
Takviyeli polikarbonat fiber / Reinforced polycarbonate fiber |
| Montaj tipi / Mounting type |
DIN rayı montajı / DIN rail mounting |
| Ethernet (RJ45) |
Arabirim adeti / Number of ports: 4Bağlantı yöntemi / Connection: RJ45Otomatik müzakere ve autocrossing / Auto negotiation and autocrossingİletim hızı / Speed: 10/100 MBit/sİletim fiziği / Transmission: Twisted pair copperİletim uzunluğu / Length: 100 m per segmentSinyal LED'leri / LEDs: Data receive, link statusGiriş/Çıkış buffer: 768 Kbit |
| Ethernet FO / Fiber Optic |
Arabirim adeti / Number of ports: 1Bağlantı yöntemi / Connection: SCİletim hızı / Speed: 100 MBit/s full duplexİletim kapasitesi: -20 dBm … -14 dBmMinimum alıcı hassasiyeti: -31 dBmMaksimum alıcı hassasiyeti: 0 dBmİletim fiziği / Transmission medium: Multimode fiberİletim uzunluğu / Length: 8 km (62.5/125), 4,29 km (50/125)Dalga boyu / Wavelength: 1300 nm |
| Ürün tipi / Product type |
Anahtar / Switch |
| Ürün gamı / Product range |

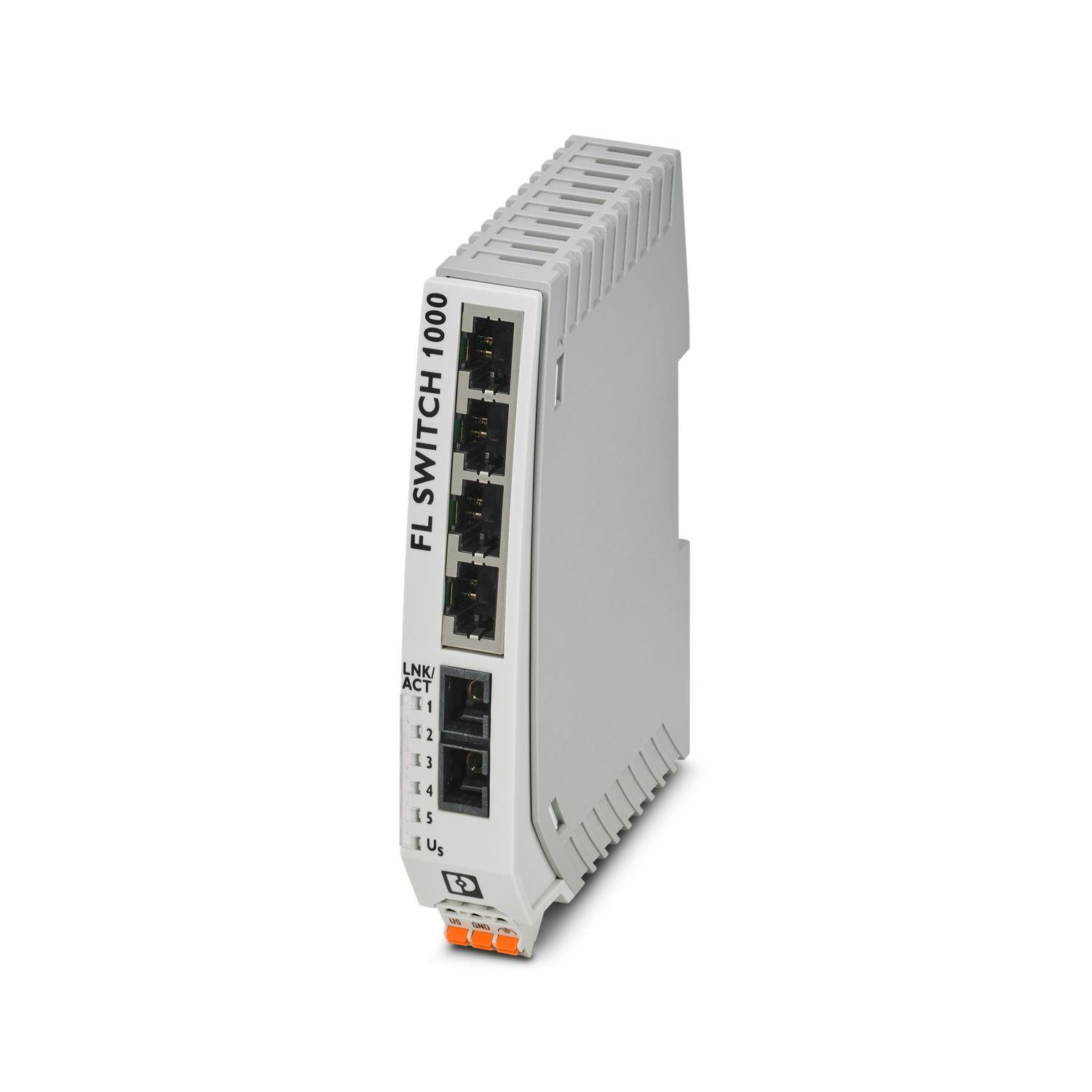

Unmanaged Switch 1000 |
| MTTF |
115,1 Yıl (MIL-HDBK-217F, 25°C, %100)427,5 Yıl (SN 29500, 25°C, %21)279,5 Yıl (Telcordia, 25°C, %21, haftada 5 gün, günde 8 saat) |
| Temel fonksiyonlar / Basic functions |
Yönetimsiz switch / Unmanaged switchAutonegotiationDepola ve İlet / Store-and-Forward |
| PROFINET uyum / PROFINET compliance |
Conformance-Class A |
| MAC adres tablosu / MAC table |
2k |
| LED göstergeler / Status LEDs |
US, her port için link ve aktivite / Power, link & activity per port |
| Ek fonksiyonlar / Additional functions |
100BASE-TX/100BASE-FX, QoS (IEEE 802.1p), Energy Efficient Ethernet (IEEE 802.3az), 10Base-T |
| Nominal güç kaybı / Power loss |
2,196 W (24 V DC) |
| Besleme gerilimi / Supply voltage |
24 V DC, 24 V AC (50/60 Hz)Aralık / Range: 9–32 V DC, 18–30 V AC |
| Bağlantı yöntemi / Connection method |
Push-in springİletken kesiti / Conductor: 0,2–2,5 mm² (tek ve çok damarlı)AWG 24–12 |
| Ortam koşulları / Environmental conditions |
Koruma sınıfı / Protection: IP30Çalışma sıcaklığı: -10…60°CStok/Nakliye: -40…85°CRakım: 2000 mNem: 5–95% RHDarbe: 30gTitreşim: 5g, 150 HzHava basıncı: 79–108 kPa |
| Onaylar / Approvals |
UL (USA/Canada): UL 61010-1/2-201, UL 62368-1, Class I Div. 2, Class I Zone 2FCC: Title 47 Part 15 Subpart B: 2018 Class AParazite dayanıklılık: EN 61000-6-2:2019Gürültü emisyonu: EN 61000-6-4:2019 |
| Ürün numarası / Product number |
1084159 |
| Ambalaj / Packaging |
1 pc, ağırlık 136 g (ambalaj hariç), GTIN: 4055626821559, Menşe ülke: TW |
