| Boyutlu Çizim |
Genişlik: 22,5 mmYükseklik: 140,4 mmDerinlik: 92,4 mm |
| Genel |
Yalnızca endüstriyel kullanım içinEMU: sınıf A ürünü, yükleme alanındaki üretici beyanına bakın |
| Muhafaza |
Takviyeli polikarbonat fiber, Alüminyum / çelik sac DC01Montaj tipi: DIN rayı |
| Ethernet (RJ45) |
Port sayısı: 8Bağlantı: RJ45, otomatik müzakere ve autocrossingİletim hızı: 10/100/1000 MBit/sİletim ortamı: bükümlü çift kablo (Bakır)İletim uzunluğu: 100 mSinyal LED’leri: Veri alışı, link durumu |
| Ürün Bilgisi |

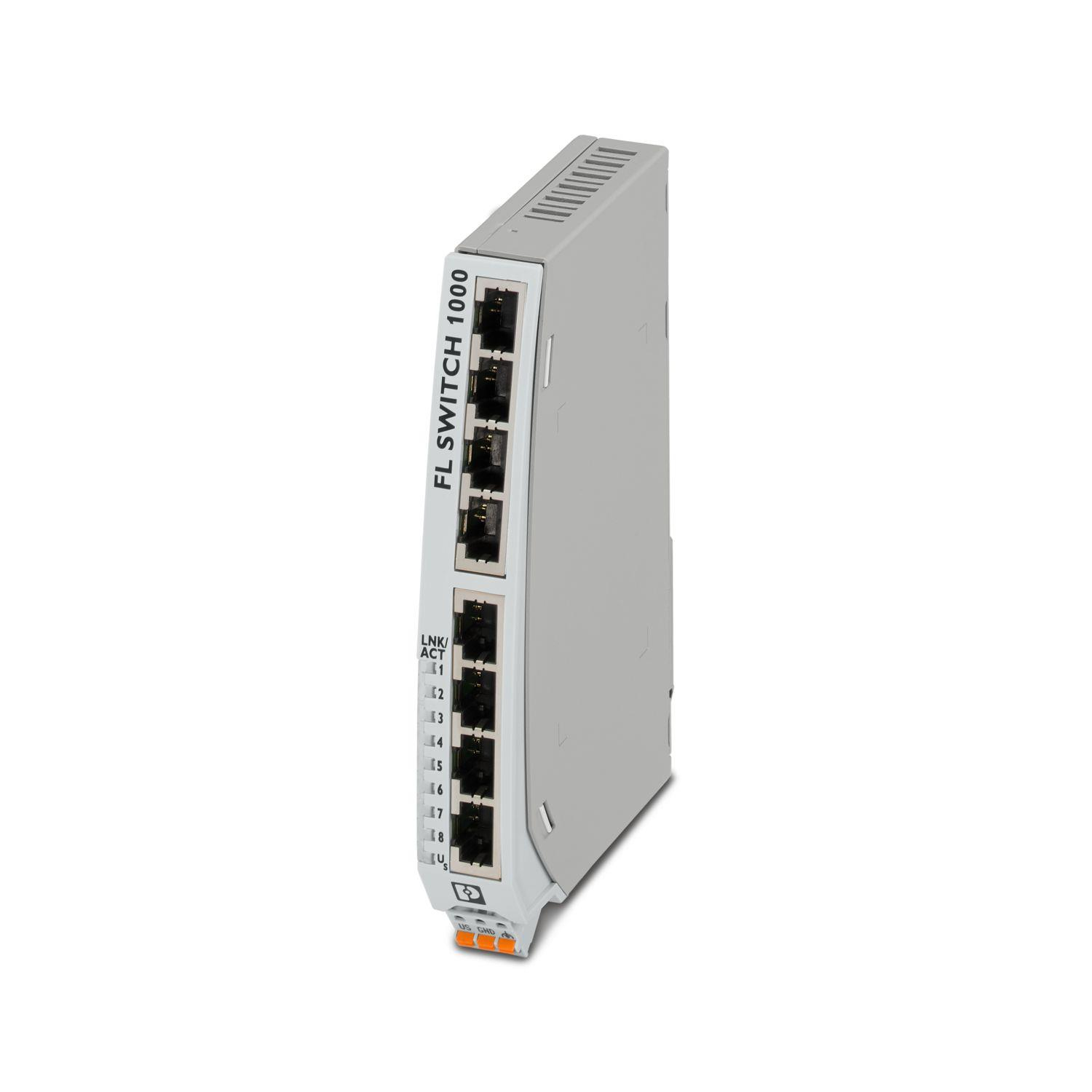

Tip: AnahtarGama: Unmanaged Switch 1000Tasarım: Stand-alone |
| MTTF |
73 Yıl (MIL-HDBK-217F, 25°C, %100)755,6 Yıl (SN 29500, 25°C, %21)653,6 Yıl (Telcordia, 25°C, %21) |
| Önemli Özellikler |
Geniş sıcaklık aralığı |
| Temel Fonksiyonlar |
Yönetimsiz switch, Autonegotiation, Depola ve İlet anahtarlama modu |
| PROFINET Uyumu |
Conformance-Class A |
| MAC Adres Tablosu |
4k |
| Durum ve Diyagnostik |
LED’ler: US, her port için link ve aktivite |
| Ek Fonksiyonlar |
100BASE-TX/100BASE-FX (IEEE 802.3u), Jumbo çerçeveler (max 9.216 bytes), QoS önceliklendirme (IEEE 802.1p), Enerji verimli Ethernet (IEEE 802.3az), Gigabit Ethernet (1000BASE-T), 10Base-T |
| Güç / Besleme |
DC: 24 V, AC: 24 V (50/60 Hz)Besleme aralığı: 9–32 V DC, 18–30 V ACMaks. akım: 435 mA (9 V DC)Tipik akım: 50 mA (24 V DC)Maks. güç kaybı: 3,915 W |
| Bağlantılar |
Push-in yaylı bağlantı, iletken kesit: 0,2–2,5 mm², AWG 24–12, kablo soyma uzunluğu 10 mm |
| Ortam Koşulları |
IP30, Çalışma: -40°C…75°C, Stok: -40°C…85°C, Maks rakım: 2000 mNem: %5–95 (yoğunlaşma yok)Darbe: 30g, Titreşim: 5g/150HzHava basıncı: 79–108 kPa |
| Uygunluk / Onaylar |
CE, ATEX: II 3 G Ex ec IIC T4 Gc (UL 21 ATEX 2638X)IECEx: Ex ec IIC T4 Gc (IECEx UL 21.0120X)UL (USA/Kanada): UL 61010-1/2-201, Class I Div. 2, Zone 2, Groups A–D, T4FCC: 47 CFR Part 15, Subpart B Sınıf A |
| Elektromanyetik Uyumluluk (EMC) |
EMC Direktifi 2014/30/EU, EN 61000-6-2/6-4, EN 61000-4 serisi, kriter A/B |
| Ürün Kimlik Bilgisi |
Ürün numarası: 1085162Satış Kodu: DNNÜrün Kodu: DNN116GTIN: 4055626834825Ağırlık (ambalaj dahil): 374 gMenşe: TW |
