| Boyutlar / Dimensions |
Genişlik / Width |
45 mm |
| |
Yükseklik / Height |
130 mm |
| |
Derinlik / Depth |
119 mm |
| Genel / General |
Uygulama Notu / Application Note |
Yalnızca endüstriyel kullanım / Industrial use only |
| |
Destek / Support |
Telefon veya yerinde destek (ücrete tabidir) / Phone or on-site support (fee-based) |
| |
Muhafaza / Housing |
Takviyeli polikarbonat fiber / Reinforced polycarbonate |
| |
Montaj / Mounting |
DIN rayı / DIN rail |
| |

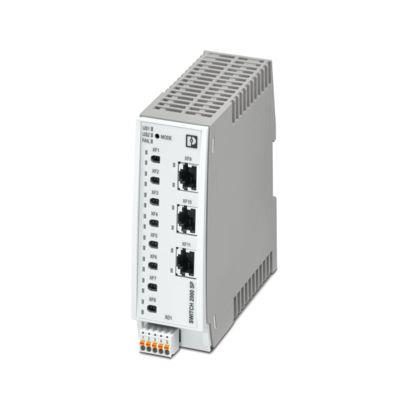

Ürün Tipi / Product Type |
Anahtar / Switch |
| |
Ürün Serisi / Product Line |
Managed Switch 2000 |
| Ethernet (RJ45) |
Port Sayısı / Ports |
3 × RJ45 |
| |
Bağlantı / Connection |
Auto-negotiation & Auto-crossing |
| |
Hız / Speed |
10/100/1000 MBit/s |
| |
İletim Fiziği / Transmission Medium |
Bakır / Copper |
| |
Maks. Segment Uzunluğu / Max Segment Length |
100 m |
| |
LED’ler |
Veri alışı, link durumu / Data receive, link status |
| Ethernet (SPE) |
Port Sayısı / Ports |
8 × SPE |
| |
Bağlantı / Connection |
10BASE-T1L, PoDL Power Class 11 |
| |
Hız / Speed |
10 MBit/s (full duplex) |
| |
İletim Fiziği / Transmission Medium |
Bakır / Copper |
| |
Maks. Segment Uzunluğu / Max Segment Length |
1000 m |
| |
LED’ler |
Veri alışı, link durumu / Data receive, link status |
| Performans / Performance |
MTTF (SN 29500, 25°C, %21) |
185,12 yıl |
| |
MTTF (SN 29500, 40°C, %34,25) |
122,03 yıl |
| |
MTTF (SN 29500, 70°C, %100) |
25,3 yıl |
| |
Sinyal Gecikmesi / Signal Delay |
≥ 1,9 µs (Store-and-Forward, 10/100/1000 Mbps) |
| Fonksiyonlar / Functions |
Temel / Basic |
Depola ve yönlendir, IEEE 802.3 standardı / Store-and-Forward, IEEE 802.3 |
| |
PROFINET Conformance |
Class B |
| |
PROFINET Device Function |
PROFINET device, Fast Startup |
| |
Filtre / Filtering |
QoS (8 öncelik sınıfı), Class of Service, DiffServ/DSCP, Port Prioritization, VLAN (32 VLAN), IGMP Snooping/Querier, Auto-Query-Port, Extended Multicast Filtering |
| |
IP Parametre / IP Settings |
DHCP Client, DHCP Option 82, DHCP-Server (port/pool), BootP, DCP |
| |
MAC Adres Tablosu / MAC Address Table |
8k |
| |
Yönetim / Management |
Web (HTTP/HTTPS), Role-based (LDAP/RADIUS), SNMPv1/v2/v3, CLI (Telnet/SSH) |
| |
Yedekleme / Redundancy |
MRP, RSTP, FRD, Large Tree Support, LACP, PROFINET S2 |
| |
İlave / Additional |
MMS & GOOSE (IEC 61850-8-1), Modbus/TCP, SNTP |
| |
Güvenlik / Security |
MAC-based, RADIUS (IEEE 802.1X), MAC Authentication Bypass |
| Güç / Power |
Tüketim / Consumption |
68 W (maks, tüm PoDL portları %100 veri trafiği) |
| |
Nominal Maks. Güç / Max Power Nominal |
13 W |
| |
Besleme / Supply |
24 V DC (PoDL, IEEE 802.3cg) |
| |
Gerilim Aralığı / Voltage Range |
20–32 V DC |
| |
Maks. Akım / Max Current |
2,3 A (maks PoDL, tüm portlar %100) |
| |
Tipik Akım / Typical Current |
1,03 A (4 PoDL port, %100 trafik, 25°C) |
| |
Bağlantı / Connection |
Push-in, 0,25–1,5 mm², AWG 24–16, kablo soyma 9 mm |
| Ortam / Environmental |
Koruma Sınıfı / Protection |
IP20 |
| |
Çalışma Sıcaklığı / Operating Temp |
–40 … 70 °C |
| |
Depolama Sıcaklığı / Storage Temp |
–40 … 85 °C |
| |
Nem / Humidity |
10–95 % (yoğunlaşmasız / non-condensing) |
| |
Darbe / Shock |
30 g (EN 60068-2-27) |
| |
Titreşim / Vibration |
5 g, 150 Hz (IEC 60068-2-6) |
| |
Hava Basıncı / Air Pressure |
80–110 kPa (up to 2000 m) |
| EMC / Electromagnetic Compatibility |
Uyum / Conformance |
EN 61000-6-2, EN 61000-6-4, EN 61000-4-2/3/4/5/6 |
| Durum Göstergesi / Indicators |
LED’ler |
US1/US2, Hata (alarm), her port için 2 LED (Bağlantı/Aktivite ve Hız) |
| Lojistik / Logistics |
Ürün No / Product No |
1278397 |
| |
Satış Kodu / Sales Code |
DNN |
| |
Ürün Kodu / Product Code |
DNN128 |
| |
GTIN |
4063151475925 |
| |
Ambalaj / Packaging |
1 pc |
| |
Ağırlık / Weight |
347 g (net) / 434 g (gross) |
| |
Gümrük Tarife No / Customs Tariff |
85176200 |
| |
Menşe Ülke / Country of Origin |
DE |
| Standart / Standards |
ECLASS |
19170401 (13.0 / 15.0) |
| |
ETIM 9.0 |
EC000734 |
