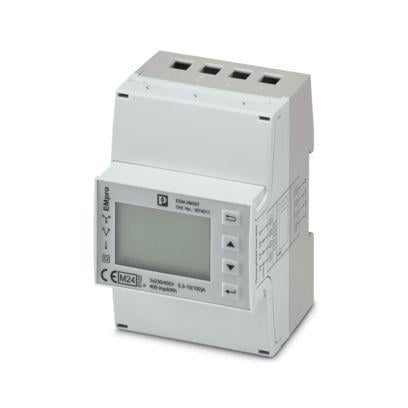

Phoenix Contact-1674511 Enerji sayacı EEM-XM357 - Ölçü cihazı (1674511)

Fiyat : €292,80(KDV Dahil)
TL Fiyat : ₺13.991,45(KDV Dahil)

Şimdi sipariş verilirse Türkiye depomuzdan 3 HAFTA İçinde çıkması beklenebilir.


Favorilere Ekle
İstek Listeme Ekle
Karşılaştır
Fiyat Düşünce Haber Ver
Gelince Haber Ver
Tavsiye Et
Yorum Yaz
Satıcıya Soru Sor

EEM-XM357 - Ölçü cihazı

1674511

100 A AC'ye kadar doğrudan ölçüm yapan 3 fazlı enerji sayacı, Modbus/RTU arabirimi, 2 darbe çıkışı, 4 tarife (Modbus üzerinden), +70°C'ye kadar çalışma sıcaklığı, Ölçü Aletleri Yönetmeliği (MID) uyarınca sertifikalandırılmış



Ürün Ayrıntıları







Ürün tipi Enerji sayacı
Ürün gamı EMpro
Numara 4 (Tarifeler)
Kalibrasyon geçerlilik süresi 8 Yıl
Sayaç tipi Çift yönlü sayaç (teslimat ve tüketim), 4 kuadrant ölçüm dahil
İzolasyon karakteristikleri
Koruma sınıfı II
İzolasyon karakteristikleri
Aşırı gerilim kategorisi III
Kirlilik sınıfı 2



Nominal darbe gerilimi 6 kV
Şebeke tipi 1 faz (2 kablo)
3 faz (3 kablo)
3 faz (4 kablo)
Besleme
Besleme gerilim aralığı Ölçüm devresinden besleme
Elektriksel izolasyon
Ölçüm kategorisi CAT III 300 V
Kullanım kategorisi UC 2 (EN 62052-31)



Ölçüm
Nominal gerilim 3x 230 V AC (400 V AC)
Giriş gerilim aralığı 100 V AC ... 277 V AC (Faz/nötr iletkeni)
173 V AC ... 480 V AC (Faz/Faz)
Giriş akım aralığı 100 A AC (Direkt ölçüm)
Güç tüketimi 10 VA (2 W)
Frekans aralığı ±2 % (50/60 Hz referans frekansı fN)
Güç faktörü (cos phi) 0,5 (endüktif)
0,8 (kapasitif)
Başlangıç akımı Ist 0,04 A
Minimum akım Imin 0,3 A
Sınır akımı Imaks. 100 A
Transient akım Itr 1 A
Referans akımı Iref 10 A
Akım taşıma kapasitesi ≤ 100 A (PEN iletkeni)
Aşırı yük kapasitesi 30 x Imaks. 0,01 sn için
Aktif enerji (EN 50470-3) Sınıf C
Gerçek enerji (IEC 62053-21) Sınıf 0,5
Reaktif güç (IEC 62053-23) Sınıf 2



Pals çıkışı
Çıkış tanımı Pasif optik izolasyonlu
Maksimum anahtarlama gerilimi 27 V DC
Maks. anahtarlama akımı 27 mA
Darbe genişliği Darbe çıkışı 1 konfigüre edilebilir
Darbe genişliği Darbe çıkışı 2 100 ms
Darbe LED'i 400 imp/kWh (Metroloji LED'i)
Sayaç sabiti Darbe çıkışı 1 konfigüre edilebilir
Sayaç sabiti Darbe çıkışı 2 400 imp/kWh



Ölçüm bağlantısı
Tanım Ölçüm bağlantısı
İletken bağlantısı
Bağlantı yöntemi Vidalı bağlantı
tek telli 0,5 mm² ... 2,5 mm²
çok telli 0,5 mm² ... 2,5 mm²
AWG 14 ... 4 (tek telli/çok telli)
Kablo soyma uzunluğu 15 mm
Sıkma torku 2,5 Nm
diğer bağlantılar
Tanım diğer bağlantılar
İletken bağlantısı
Bağlantı yöntemi Vidalı bağlantı
tek telli 0,5 mm² ... 1,5 mm²
çok telli 0,5 mm² ... 1,5 mm²
AWG 26 ... 14 (tek telli/çok telli)
Kablo soyma uzunluğu 7 mm
Sıkma torku 0,2 Nm



İletişim:
İletişim protokolü Modbus/RTU
İletişim standardı RS-485
Bağlantı yöntemi Vidalı bağlantı
İletim hızı aralığı 2400 bps
4800 bps
9600 bps (ön set değeri)
19200 bps
38400 bps
Adres alanı 1 ... 247 (ayarlanabilir)
Parite tek, çift, yok
Durdurma biti 1 veya 2



Boyutlu çizim
Genişlik 72 mm
Yükseklik 100 mm
Derinlik 71 mm
Derinlik NS 35/7,5 65 mm (EN 60715 uyarınca NS 35/7,5 DIN rayına takılır)
