| Boyutlu çizim / Dimensions |
Genişlik / Width: 45 mmYükseklik / Height: 130 mmDerinlik / Depth: 119 mm |
| Genel / General |
Telefon ile destek veya yerinde destek sağlanır (ücrete tabidir) / Support by phone or on-site (chargeable) |
| Uygulamaya yönelik not / Application note |
Yalnızca endüstriyel kullanım için / Industrial use only |
| Muhafaza malzemesi / Housing material |
Takviyeli polikarbonat fiber / Reinforced polycarbonate fiber |
| Montaj tipi / Mounting type |
DIN rayı montajı / DIN rail mounting |
| Ethernet (RJ45) |
Bağlantı yöntemi / Connection type: RJ45Otomatik müzakere ve autocrossing / Auto negotiation and autocrossingİletim hızı / Speed: 10/100 MBit/sİletim fiziği / Transmission medium: Copperİletim uzunluğu / Transmission length: 100 m per segmentSinyal LED'leri / Signal LEDs: Data receive, link statusKanal sayısı / Number of ports: 5 (RJ45) |
| Dijital / Digital |
Çıkış ismi / Output name: Alarm çıkışı / Alarm output |

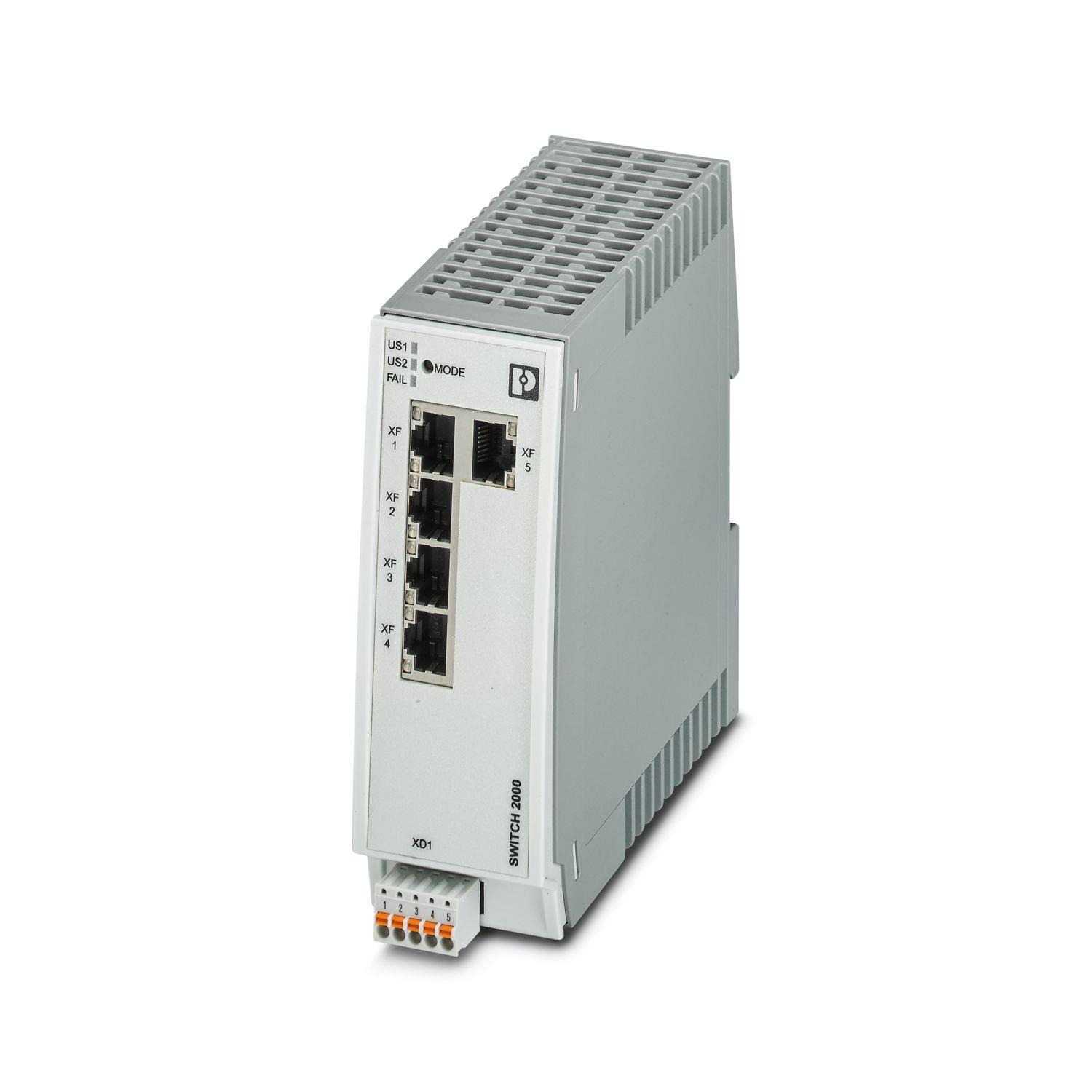

| Ürün tipi / Product type |
Anahtar / Switch |
| Ürün gamı / Product range |
Managed Switch 2000 |
| Tasarım / Design |
Kitap tipi / Book style |
| MTTF |
494,02 yıl (25°C, %21 duty)235,18 yıl (40°C, %34,25 duty)29,73 yıl (70°C, %100 duty) |
| Önemli özellikler / Key features |
Geniş sıcaklık aralığı / Wide temperature rangeIEC 62443-4-1 sertifikalı geliştirme süreci / IEC 62443-4-1 certified developmentIEC 62443-4-2 uyumlu / IEC 62443-4-2 compliant |
| Sinyal gecikmesi / Signal delay |
≥ 6,5 µs (Store-and-Forward mode, 10/100 Mbps, frame size dependent) |
| Temel fonksiyonlar / Basic functions |
Depola ve yönlendir anahtarı / Store-and-Forward switch, IEEE 802.3 standard compliant |
| İzolasyon karakteristikleri / Isolation characteristics |
Koruma sınıfı / Protection class: III (VDE 0106)Kirlilik sınıfı / Pollution degree: 2 |
| Anahtar fonksiyonları / Switch functions |
Arıza teşhis / Diagnostics: RMON History, LLDP, SNMP-Traps, N:1-Portmirroring, ACD, SysLog, CRC-Surveillance |
| PROFINET uyum / PROFINET compliance |
Conformance-Class BPROFINET cihaz işlevi / Device functionality: PROFINET device |
| Filtre ve QoS / Filter & QoS |
Quality of Service (8 priority levels), VLAN (32 VLANs), IGMP Snooping/Querier, Auto-Query-Port, Extended Multicast Filtering |
| IP parametrelendirme / IP configuration |
DHCP client, DHCP Option 82, DHCP-Server, BootP, DCP |
| MAC adres tablosu / MAC table |
8k |
| Yönetim / Management |
Web (HTTP/HTTPS), LDAP/RADIUS, SNMPv1/v2/v3, CLI (Telnet/SSH) |
| Yedekleme / Redundancy |
MRP, RSTP, FRD, LACP, PROFINET S2 |
| LED göstergeler / Status indicators |
US1, US2 (power), Hata / Fault (alarm), Her port için 2 LED (Link/Activity, Speed) |
| Süre senkronizasyon / Time sync |
SNTP |
| Güvenlik fonksiyonları / Security functions |
MAC-based port security, IEEE 802.1X RADIUS, MAC Authentication Bypass |
| Akım tüketimi / Current consumption |
170 mA (tipik) |
| Nominal güç kaybı / Power loss |
4,05 W (US = Min, Tamb = Max, DOI = Max) |
| Besleme gerilimi / Supply voltage |
24 V DC (yedekli), aralık 9 V DC ... 57 V DC |
| Bağlantı yöntemi / Connection method |
Push-in spring connection, 0,25–1,5 mm², AWG 24–16 |
| Ortam koşulları / Environmental conditions |
Çalışma: -40°C ... 70°C, %10–95 RH, IP20Stok/Nakliye: -40°C ... 85°C, %10–95 RH |
| Darbelere dayanıklılık / Shock & vibration |
30g (EN 60068-2-27), IEC 60068-2-6 5g/150 Hz |
| Hava basıncı / Air pressure |
Çalışma: 80–110 kPa, Stok: 79–108 kPa |
| Onaylar / Approvals |
ATEX, IECEx, UL, UKCA, EAC, CCC, Gemi onayı / Marine, EMC uyumlu |
| Ürün numarası / Product number |
2702326 |
| Ambalaj / Packaging |
1 pc, Ağırlık: 405 g, GTIN: 4055626128924, Menşe: DE |
