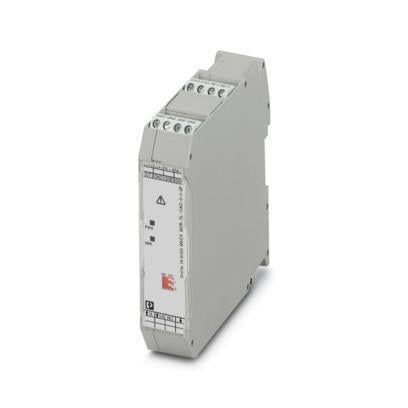

Phoenix Contact-2810625 Akım ölçüm transdüseri MACX MCR-SL-CAC- 5-I-UP
Phoenix Contact-2810625 Akım ölçüm transdüseri MACX MCR-SL-CAC- 5-I-UP
Phoenix Contact-2810625 Akım ölçüm transdüseri MACX MCR-SL-CAC- 5-I-UP
Phoenix Contact-2810625 Akım ölçüm transdüseri MACX MCR-SL-CAC- 5-I-UP
Phoenix Contact-2810612 Akım ölçüm transdüseri MACX MCR-SL-CAC- 5-I

Phoenix Contact-2810612 Akım ölçüm transdüseri MACX MCR-SL-CAC- 5-I (2810612)

Fiyat : €275,52(KDV Dahil)
TL Fiyat : ₺13.165,72(KDV Dahil)
Favorilere Ekle
İstek Listeme Ekle
Karşılaştır
Fiyat Düşünce Haber Ver
Gelince Haber Ver
Tavsiye Et
Yorum Yaz
Satıcıya Soru Sor

MACX MCR-SL-CAC- 5-I - Akım ölçüm transdüseri

2810612

1 A ve 5 A AC için akım ölçüm transdüseri, çıkış sinyali 0...20 mA veya 4...20 mA, DIP siviç ile konfigüre edilebilir, LED ile çalışma durumunun izlenmesi

Ürün Ayrıntıları

MACX MCR-SL-CAC-5-I(-UP) akım ölçüm transdüserleri 1 A veya 5 A sinüzoidal alternatif akımları 0...20 mA veya 4...20 mA standart analog sinyallere dönüştürür. Kutunun üst kısmında bulunan DIP siviçlerle giriş ve çıkış akımı ayarlanabilir.

MACX MCR-SL-CAC-5-I akım transdüseri 19.2 V DC - 30 V DC besleme aralığındadır.
MACX MCR-SL-CAC-5-I akım transdüseri 19.2 V AC/DC - 253 V AC/DC geniş besleme aralığına sahiptir.



Kullanım kısıtlaması
EMC açıklaması EMU: sınıf A ürünü, yükleme alanındaki üretici beyanına bakın

Ürün tipi Akım ölçüm transdüseri
İzolasyon karakteristikleri
Aşırı gerilim kategorisi III
Kirlilik sınıfı 2



Nominal durum için maksimum güç kaybı 1,2 W
Koruma devresi Aşırı gerilim koruması; 35 V bastırıcı diyot
Kademe tepkisi (10-90%) ≤ 300 ms
200 ms
Maksimum sıcaklık katsayısı < 0,02 %/K
Sıcaklık katsayısı, tipik < 0,015 %/K
İletim hatası maks. ≤ 0,5 % (nominal şartlar altında nominal değer aralığı)
Ters polarite koruması evet
Nominal izolasyon gerilimi 300 V AC (toprağa)
Elektriksel izolasyon Giriş/çıkış
Test gerilimi 4 kV AC (50 Hz, 60 s)
Elektriksel izolasyon Çıkış/besleme
Test gerilimi 2 kV AC (50 Hz, 60 s)
Besleme
Nominal besleme gerilimi 24 V DC -20 % ... +25 %
Besleme gerilim aralığı 19,2 V DC ... 30 V DC
Maks. akım tüketimi < 32 mA (UB=24 V DC, IOUT=20 mA)
Güç tüketimi < 0,9 W (UB=24 V DC, IOUT=20 mA)

Ölçüm
Konfigüre edilebilir/programlanabilir DIP siviç ile
Giriş akım aralığı 0 A AC ... 1 A AC (konfigüre edilebilir)
0 A AC ... 5 A AC (konfigüre edilebilir)
Gerilim giriş sinyali ≤ 300 V AC
Giriş empedansı < 50 mΩ
Aşırı yük kapasitesi 2 x IN (sürekli)
Aşır gerilim dayanımı 20 x IN (1 s)
Nominal frekans fN 50 Hz
Frekans ölçüm aralığı 45 Hz ... 65 Hz
Eğri tipi Sinüs



Sinyal: Akım
Konfigüre edilebilir/programlanabilir DIP siviç ile
Yüksüz gerilim 15 V
Akım çıkış sinyali 0 mA ... 20 mA (konfigüre edilebilir)
4 mA ... 20 mA (konfigüre edilebilir)
Maks. sinyal çıkış akımı 25 mA
Yük/çıkış yük akımı çıkışı < 500 Ω (20 mA)
Dalgalanma < 10 mVSS (500 Ω / 20 mA)
Durum göstergesi Kırmızı LED (arıza), yeşil LED (hazır)





Bağlantı yöntemi Vidalı bağlantı
Kablo soyma uzunluğu 8 mm
Vida yivi M3
İletken kesiti, tek telli 0,2 mm² ... 2,5 mm²
İletken kesiti, çok damarlı 0,2 mm² ... 2,5 mm²
Kablo kesiti AWG 24 ... 14
Sıkma torku 0,5 Nm ... 0,6 Nm



Veri haberleşmesi (baypas)
Sınır frekansı (3 dB) yaklaşık 3 Hz

Ürün boyutları
Genişlik 22,5 mm
Yükseklik 104 mm
Derinlik 114,5 mm
