| Genel Bilgiler |
|
| Ürün Tipi |

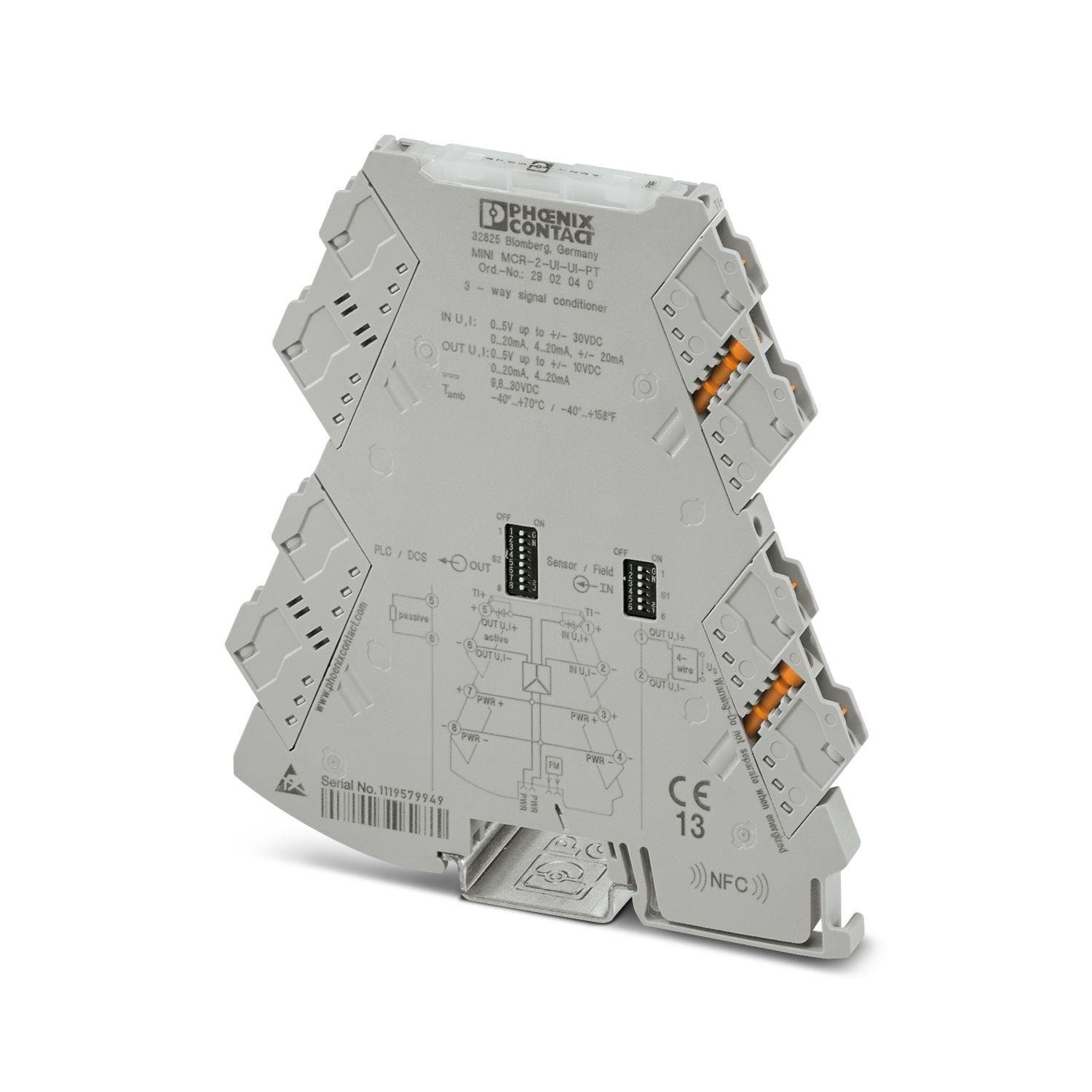

Sinyal çevirici – 3 yollu izolasyon |
| Ürün Serisi |
MINI Analog Pro |
| Ürün Numarası |
2902040 |
| Satış Kodu |
DK1 |
| Ürün Kodu |
DK1121 |
| GTIN |
4046356652063 |
| Menşe Ülke |
Almanya (DE) |
| Renk |
Gri (RAL 7042) |
| Ağırlık (ambalajsız) |
97,5 g |
| Ağırlık (ambalajlı) |
116,3 g |
| Montaj Tipi |
35 mm DIN rayı montajı |
| Montaj Konumu |
Herhangi bir konum |
| Muhafaza Malzemesi |
PBT |
| Koruma Sınıfı |
IP20 |
| Elektriksel Özellikler |
|
| Besleme Gerilimi (nominal) |
24 V DC |
| Besleme Gerilimi Aralığı |
9,6 … 30 V DC |
| Tipik Akım Tüketimi |
25 mA (24 V’de, yük dahil) |
| Maks. Güç Tüketimi |
≤ 800 mW (20 mA çıkış, 9,6 V DC, 600 Ω yük) |
| İzolasyon |
Giriş/Çıkış/Besleme arasında 3 yollu, 3 kV AC (50 Hz, 60 s) |
| İzolasyon Standardı |
IEC/EN 61010-1’e göre güçlendirilmiş |
| Giriş Özellikleri |
|
| Giriş Sayısı |
1 |
| Konfigürasyon |
DIP anahtarları ile |
| Gerilim Sinyali Aralığı |
0…5 V, 1…5 V, -5…5 V, 0…10 V, 2…10 V, -10…10 V, 0…20 V, 4…20 V, -20…20 V, 0…24 V, 4,8…24 V, -24…24 V, 0…30 V, 6…30 V, -30…30 V |
| Akım Sinyali Aralığı |
0…20 mA, 4…20 mA, -20…20 mA |
| Maks. Giriş Gerilimi |
33 V |
| Maks. Giriş Akımı |
24 mA |
| Giriş Direnci (Gerilim) |
> 1000 kΩ |
| Giriş Direnci (Akım) |
~63 Ω (+0,7 V test diyodu dahil) |
| Çıkış Özellikleri |
|
| Çıkış Sayısı |
1 |
| Konfigürasyon |
DIP anahtarları ile |
| Gerilim Çıkışı |
0…5 V, 1…5 V, -5…5 V, 0…10 V, 2…10 V, -10…10 V |
| Akım Çıkışı |
0…20 mA, 4…20 mA |
| Maks. Çıkış Akımı |
22 mA |
| Yüksüz Gerilim |
< 17 V |
| Yük Direnci (Gerilim Çıkışı) |
≥ 10 kΩ |
| Yük Direnci (Akım Çıkışı) |
≤ 600 Ω (20 mA’de) |
| Dalgalanma |
< 20 mVSS (600 Ω’da) |
| Performans |
|
| Kademe Tepkisi (10–90%) |
< 12 ms (30 Hz filtre ile) |
| Sınır Frekansı |
30 Hz veya 5 kHz (DIP seçimi) |
| Maks. Sıcaklık Katsayısı |
0,01 %/K |
| İletim Hatası (maks.) |
≤ 0,1 % (konfigüre edilmiş çıkış aralığının max değeri) |
| Ortam Koşulları |
|
| Çalışma Sıcaklığı |
-40 … +70 °C |
| Depolama/Nakliye Sıcaklığı |
-40 … +85 °C |
| İzin Verilen Nem |
%5 … %95 (yoğunlaşma yok) |
| Bağlantı |
|
| Bağlantı Yöntemi |
Push-in bağlantı |
| Kablo Soyma Uzunluğu |
10 mm |
| Tek Telli Kablo Kesiti |
0,2 … 2,5 mm² (yüksüklü) / 0,14 … 2,5 mm² (yüksüksüz) |
| Çok Damarlı Kablo Kesiti |
0,14 … 2,5 mm² |
| Kablo Kesiti AWG |
24 … 12 |
| Sertifikalar / Onaylar |
|
| CE |
Evet |
| ATEX |
II 3 G Ex ec ic IIC T4 Gc (BVS 19 ATEX E 047 X) |
| IECEx |
Ex ec ic IIC T4 Gc (IECEx BVS 19.0041X) |
| UL (ABD/Kanada) |
UL 508 Listed, Class I Div.2, Groups A-D T6 / Class I Zone 2 Group IIC T6 |
| DNV GL |
TAA00002UA (gemi inşa onayı) |
| EAC Ex |
2Ex ec ic IIC T4 Gc |
| EMC Dayanımı |
EN 61000-6-2, EN 61000-6-4 |
| Diğer Standartlar |
GB/T 3836.1, 3836.3, 3836.4 |
