Zaman izleme
PNOZ X emniyet röleleri acil durum durdurma, emniyet kapıları, ışık perdelerini enerji kesme sırasında gecikme ile izler. Ünitelerin bazıları emniyet zamanlayıcı röleler, atım veya enerji kesme sırasında gecikme olarak kullanıma uygundur.

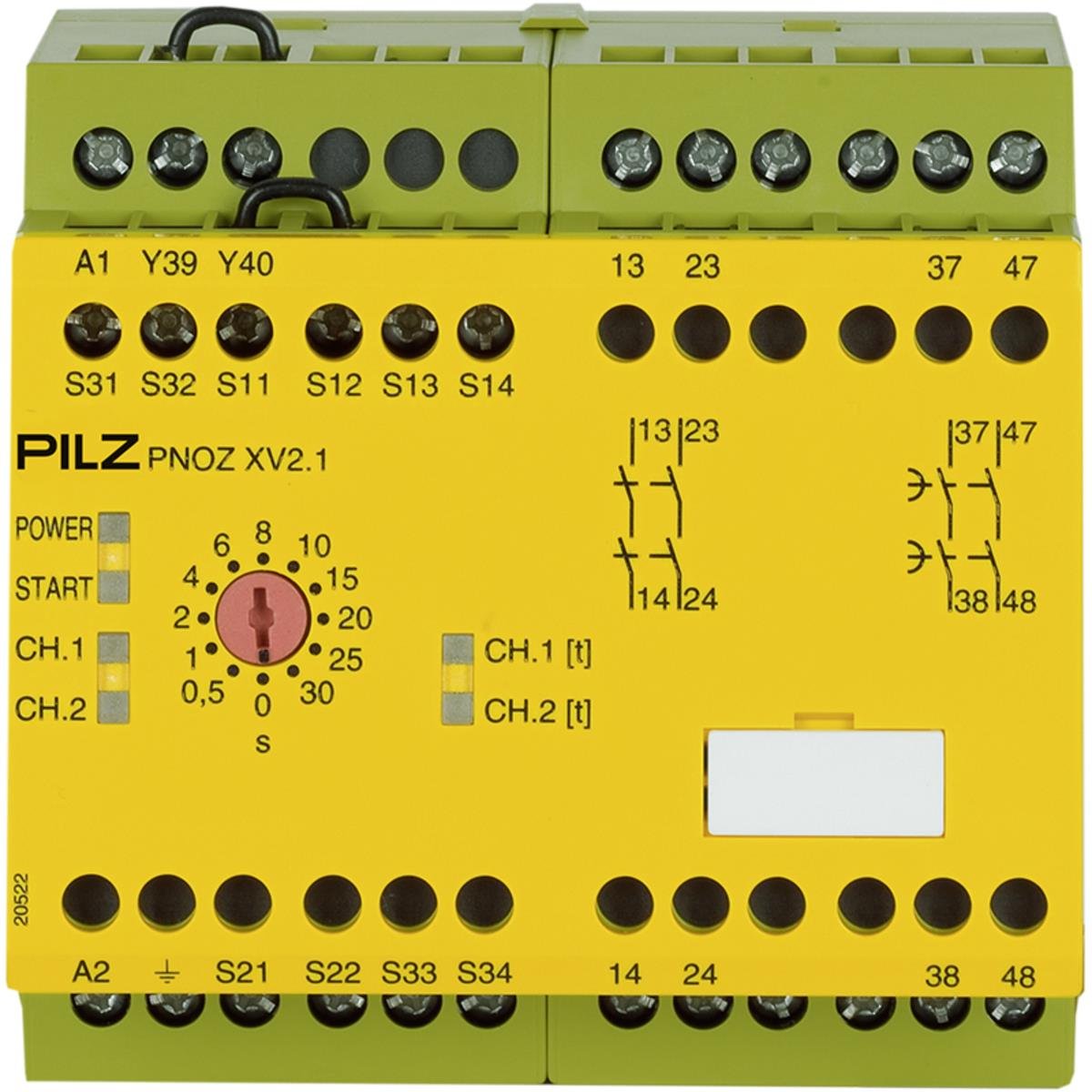

Pilz 774550 PNOZ XV2.1 24–240V AC/DC emniyet rölesi, acil durdurma (E-STOP) ve emniyet kapısı izleme uygulamaları için tasarlanmış bağımsız bir güvenlik rölesidir.
Bu model, geniş besleme gerilimi aralığı (24–240V AC/DC) sayesinde farklı sistemlerde esnek kullanım sağlar.
Kısa devre algılamalı veya algılamasız 1/2 kanallı giriş bağlantısı ile yüksek güvenlik seviyesi sunar.
2 adet N/O ve 2 adet gecikmeli N/O (t-d) çıkışa sahiptir.
0,1–30 saniye arasında 12 seviyeli ayarlanabilir gecikme süresi, enerji kesme işlemlerinde hassas kontrol sağlar.
90 mm genişliğinde, entegre vidalı terminaller ile kolay montaj imkânı sunar.
Güvenlik sistemlerinde E-STOP ve emniyet kapısı izleme görevlerinde yaygın olarak kullanılır.
🔹 Teknik Özellikler Tablosu
| Özellik |
Değer |
| Ürün Kodu |
774550 |
| Model |
PNOZ XV2.1 |
| Besleme Gerilimi |
24–240 V AC/DC |
| Güç Tüketimi |
5,5 W |
| Giriş Tipi |
Kısa devre algılamalı/algılamasız 1/2 kanallı |
| Çıkışlar |
2 N/O + 2 N/O t-d |
| Fonksiyonlar |
E-STOP izleme, emniyet kapısı izleme, 2 enerji kesmede gecikme kontağı |
| Gecikme Süresi |
0,1–30 s (12 seviye ayarlanabilir) |
| Koruma Sınıfı |
IP40 (kutuda) |
| Montaj Şekli |
DIN ray veya yüzey montajı |
| Gövde Genişliği |
90 mm |
| Bağlantı Tipi |
Entegre vidalı terminal |
| Çalışma Sıcaklığı |
-10 °C … +55 °C |
| Standartlar |
EN 60947-5-1, EN 60204-1, EN ISO 13849-1 |
| Uygulama Alanı |
Acil durdurma (E-STOP), emniyet kapısı, makine güvenliği |
