Zaman izleme
PNOZ X emniyet röleleri acil durum durdurma, emniyet kapıları, ışık perdelerini enerji kesme sırasında gecikme ile izler. Ünitelerin bazıları emniyet zamanlayıcı röleler, atım veya enerji kesme sırasında gecikme olarak kullanıma uygundur.

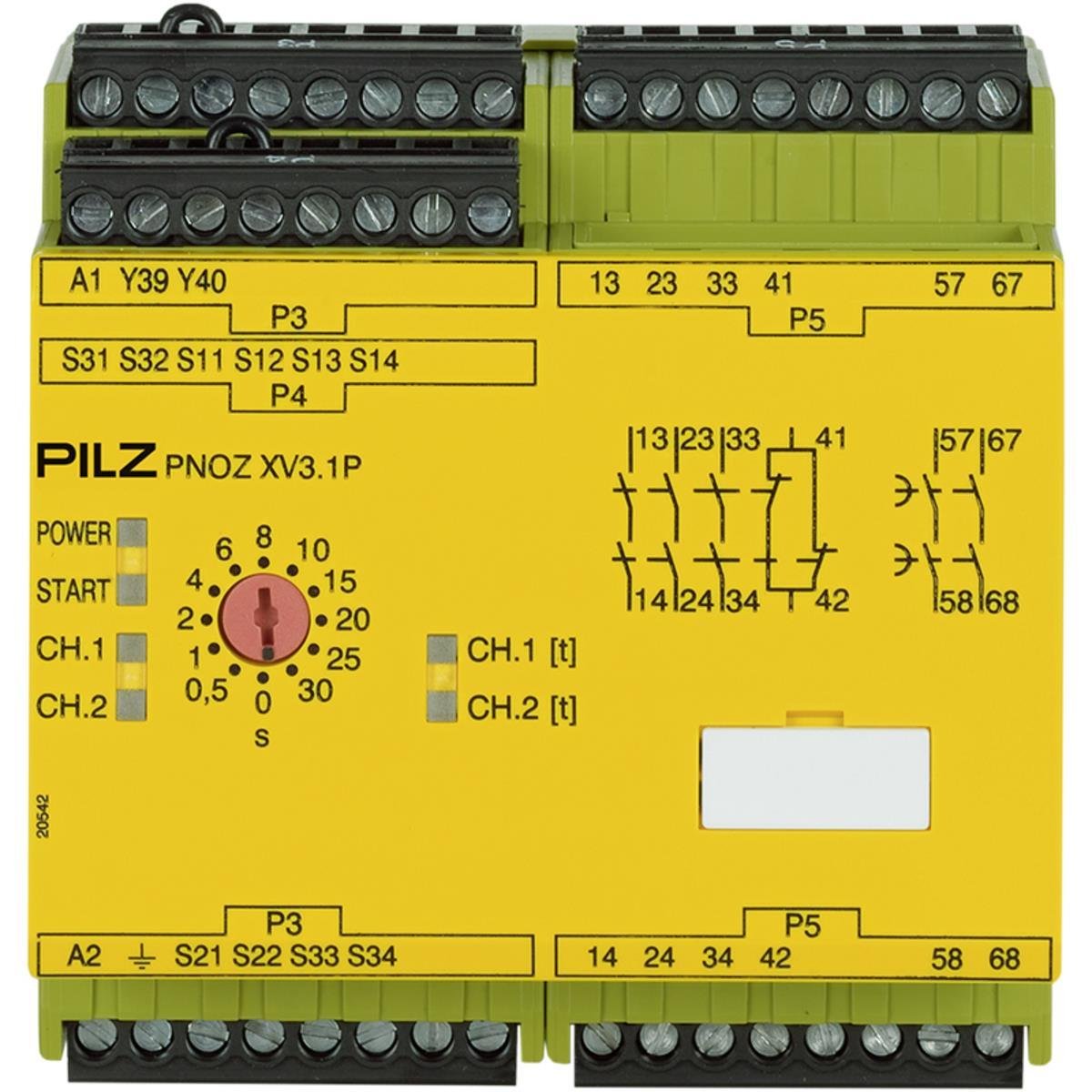

Pilz 777522 PNOZ XV3.1P 3/24VDC emniyet rölesi, endüstriyel makinelerde acil durdurma (E-STOP) ve emniyet kapısı izleme işlevleri için tasarlanmıştır.
1 veya 2 kanallı giriş bağlantısı, kontaklar arası kısa devre algılama/algılamasız çalışma seçenekleriyle yüksek güvenlik sağlar.
Cihaz, 3 N/O + 1 N/C + 2 N/O t-d (gecikmeli) çıkış konfigürasyonuna sahiptir ve 0,1–3 saniye arası 12 kademeli ayarlanabilir gecikme süresi sunar.
UB = 24 V DC besleme gerilimiyle çalışır ve otomatik veya izlenen çalıştırma modlarıyla esnek kullanım sağlar.
Geri bildirim döngüsü, geçmeli vidalı terminaller ve 90 mm genişlikte modüler tasarım ile montaj kolaylığı sunar.
E-STOP, koruyucu kapılar ve emniyet zincirleri gibi uygulamalarda yüksek performans ve güvenilirlik sağlar.
🔹 Teknik Özellikler Tablosu
| Özellik |
Değer |
| Ürün Numarası |
777522 |
| Model |
PNOZ XV3.1P 3/24VDC |
| Besleme Gerilimi (UB) |
24 V DC |
| Giriş Tipi |
1/2 kanallı, kısa devre algılamalı/algılamasız |
| Çıkışlar |
3 N/O, 1 N/C, 2 N/O t-d |
| Ayırma Süresi |
Ayarlanabilir 0,1 – 3 s (12 seviye) |
| Fonksiyonlar |
E-STOP izleme, emniyet kapısı, otomatik/izlenen çalıştırma, geri bildirim döngüsü |
| Montaj Tipi |
DIN ray, geçmeli vidalı terminaller |
| Genişlik |
90 mm |
| Koruma Sınıfı (Gövde) |
IP40 |
| Çalışma Sıcaklığı |
−10 °C … +55 °C |
| Kontak Malzemesi |
AgSnO₂ |
| Standartlar |
EN 60947-5-1, EN ISO 13849-1, EN 62061 |
