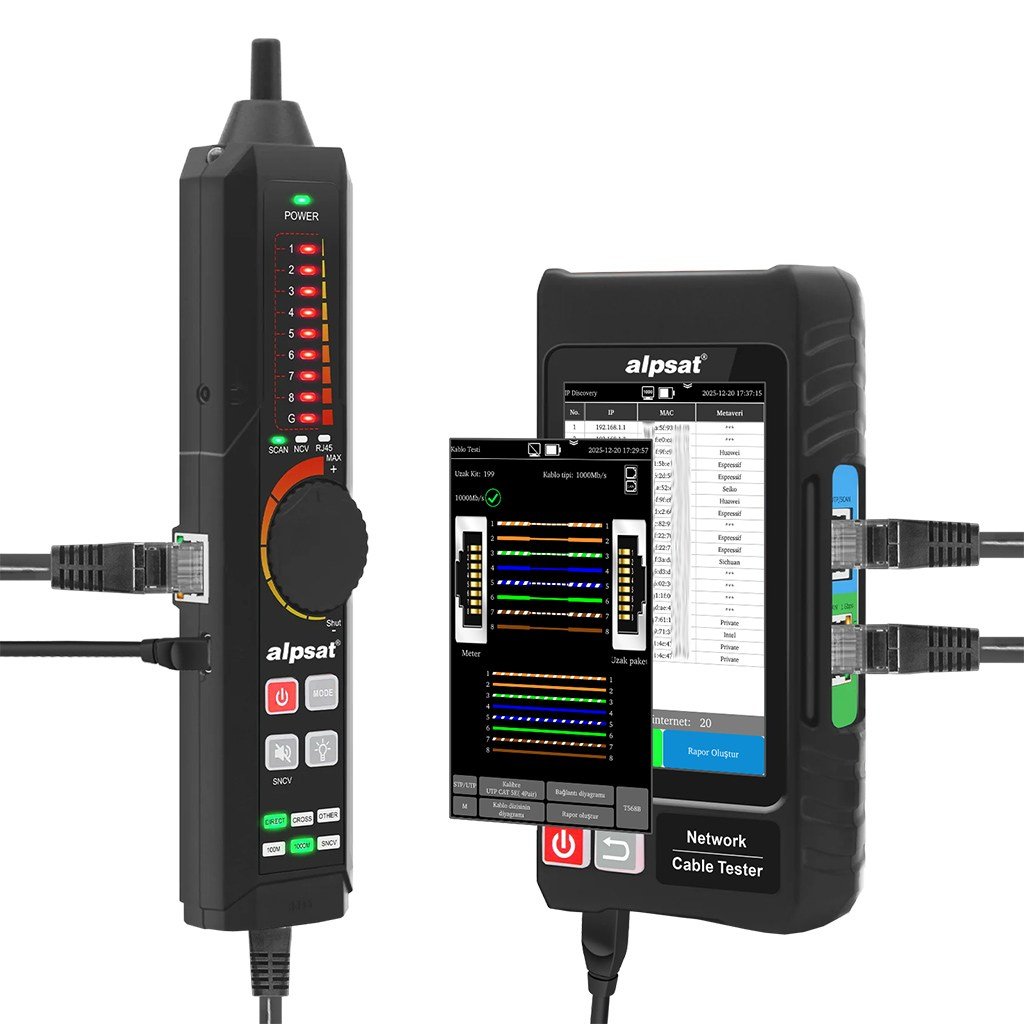

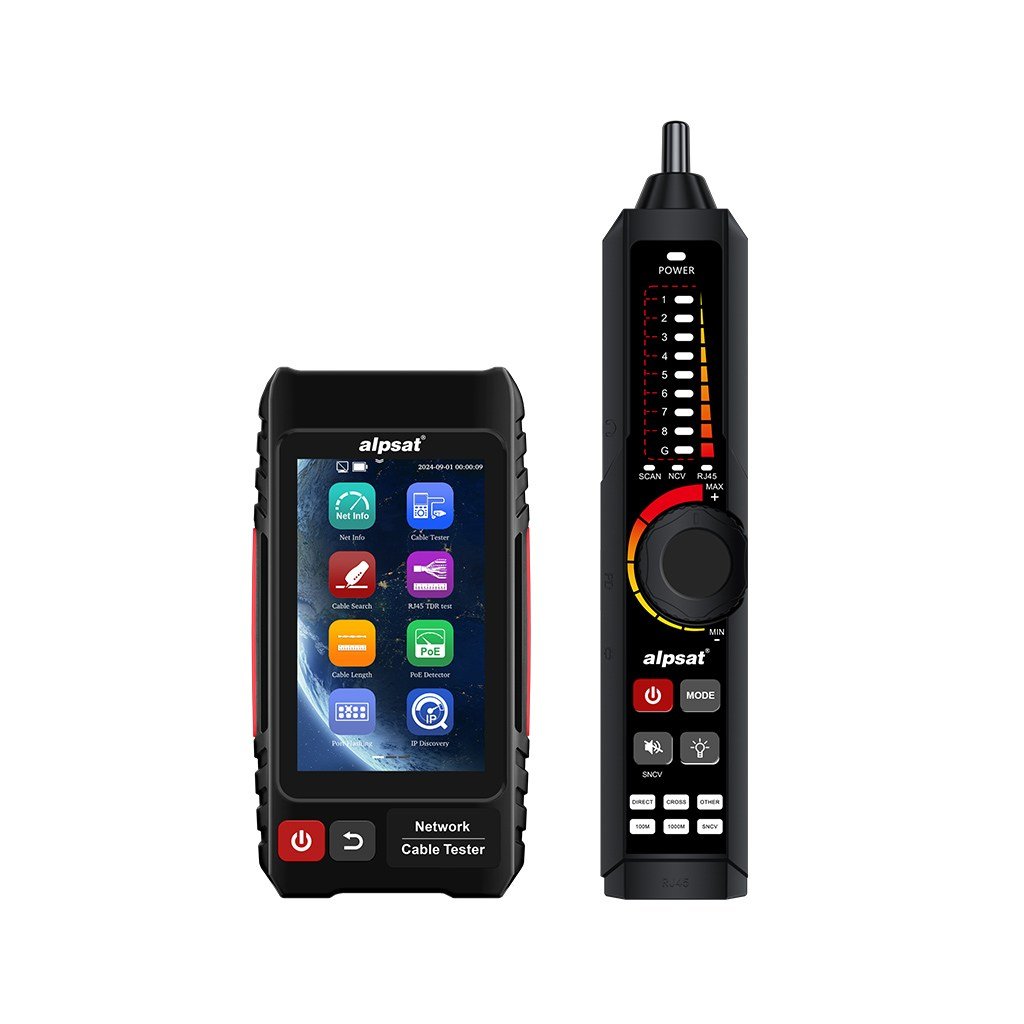

Alpsat AS322 Çok Fonksiyonlu RJ45 Ağ Kablosu Test Cihazı
Alpsat AS322 RJ45 Ağ Kablosu Test Cihazı, güvenlik kamera sistemleri, network altyapıları, haberleşme kablolaması ve endüstriyel ağ uygulamalarında kullanılan profesyonel bir kablo analiz ve test cihazıdır. RJ45 ağ kablolarının süreklilik, hat sıralaması, kısa devre, kablo uzunluğu ve TDR analizlerini gerçekleştiren AS322; ayrıca PoE testi, IP tarama, PING testi, port flaşlama ve ağ analiz fonksiyonları ile saha teknisyenlerine kapsamlı ölçüm imkanı sunar.
✔ 4 inç IPS renkli dokunmatik ekran
✔ RJ45 kablo süreklilik ve sıralama testi
✔ TDR kablo uzunluk ve arıza analizi
✔ Maksimum 3000 metre kablo uzunluğu ölçümü
✔ IEEE 802.3af / at / bt PoE test desteği
✔ PoE voltaj, pin ve polarite algılama
✔ IP keşif ve IP adres tarama fonksiyonu
✔ PING, LLDP/CDP ve PPPoE ağ testleri
✔ Port Flash ile switch port tespiti
✔ RJ45, RJ11, BNC ve düşük voltaj kablo desteği
✔ Dahili şarj edilebilir lityum batarya

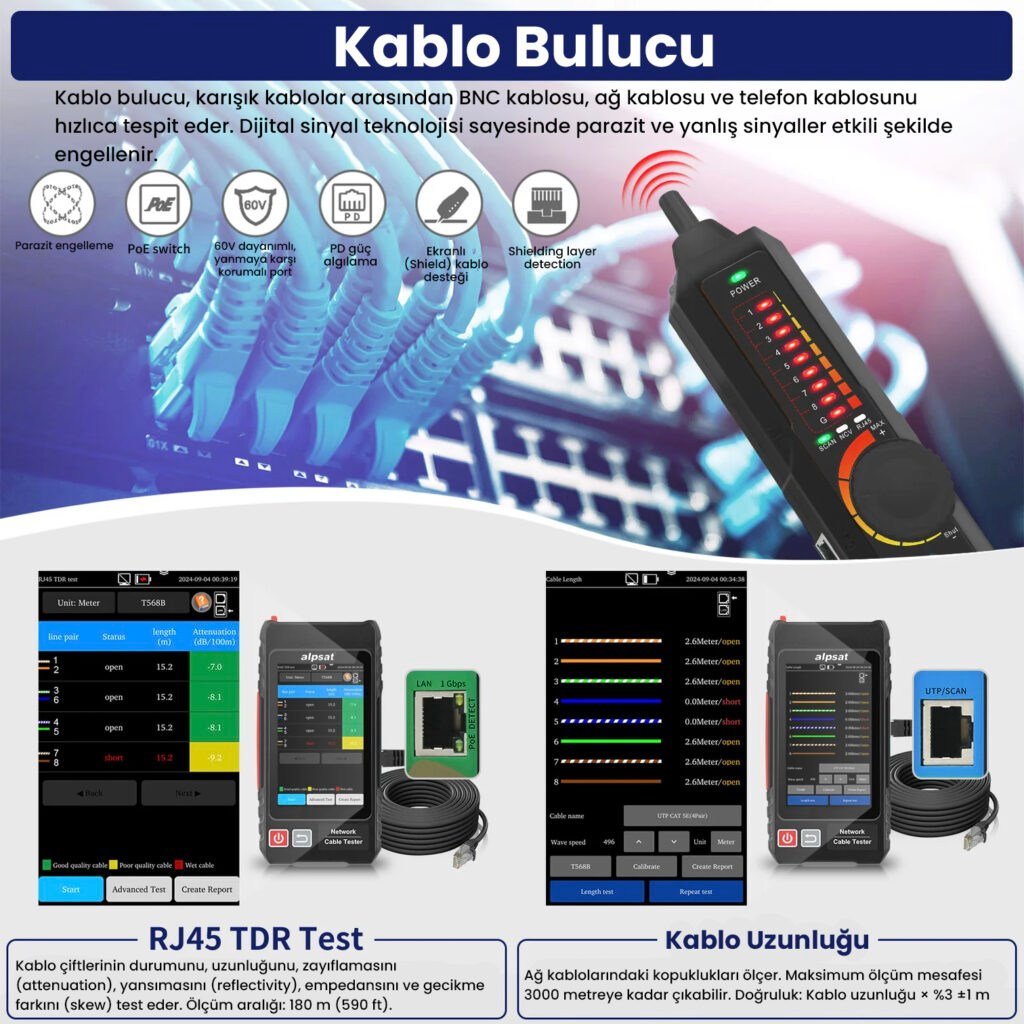

✔ Kablo takip ve izleme fonksiyonu
Ürün Açıklaması
Alpsat AS322 Çok Fonksiyonlu Ağ Kablosu Test Cihazı, ağ kurulumu yapan teknik ekiplerin kablo bağlantılarını kontrol etmek, arızaları tespit etmek ve ağ altyapısını analiz etmek için geliştirilmiş profesyonel bir ölçüm cihazıdır.
Cihaz; RJ45 ethernet kablolarında kablo sıralaması, süreklilik, kısa devre kontrolü ve uzunluk ölçümü yapabilir. Dahili TDR teknolojisi sayesinde kablolardaki kopukluk, kısa devre, empedans değişimi, yansıma ve gecikme farkı gibi fiziksel hataları analiz eder.

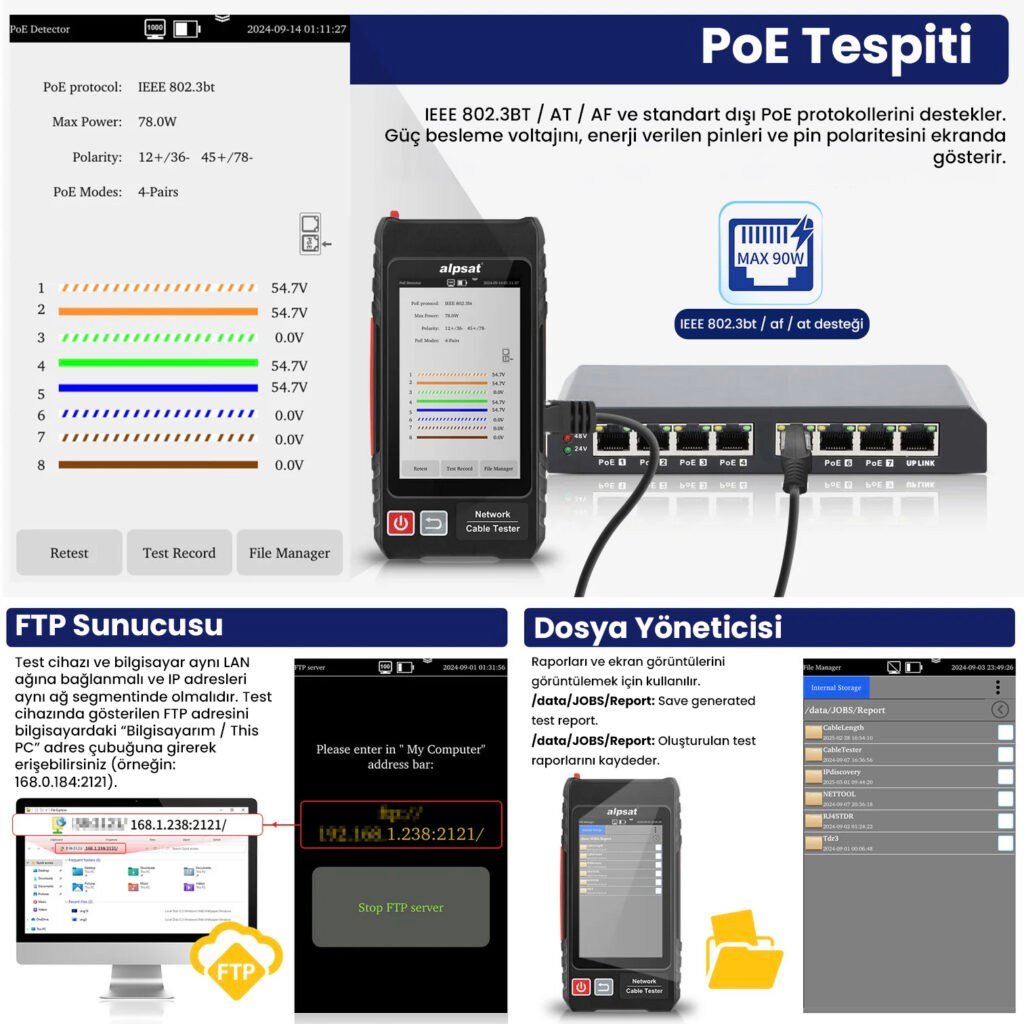

AS322 modeli, PoE destekli ağ cihazlarının enerji durumunu analiz edebilir. IEEE 802.3af, 802.3at ve 802.3bt standartlarının yanı sıra standart dışı PoE protokollerini de algılayarak güç kaynağı modu, voltaj ve enerji verilen hat çiftlerini gösterir.
4 inç IPS dokunmatik ekranı, taşınabilir yapısı ve çift bataryalı tasarımı sayesinde saha çalışmalarında kolay kullanım sağlar. Güvenlik kamera montajları, network altyapı kurulumları ve bakım işlemleri için ideal bir çözümdür.
Teknik Bilgiler
| Marka |
Alpsat |
| Model |
AS322 |
| Ürün Tipi |
Çok Fonksiyonlu RJ45 Ağ Kablosu Test Cihazı |
| Ekran |
4 İnç IPS Dokunmatik Ekran |
| Ekran Çözünürlüğü |
800 x 480 Piksel |
| Kablo Test Tipleri |
Süreklilik, Sıralama, Kısa Devre, Uzunluk |
| Desteklenen Kablolar |
RJ45, RJ11, BNC Video ve Düşük Voltaj Kablolar |
| Kablo Takip |
Dijital Sinyal ile Kablo İzleme |

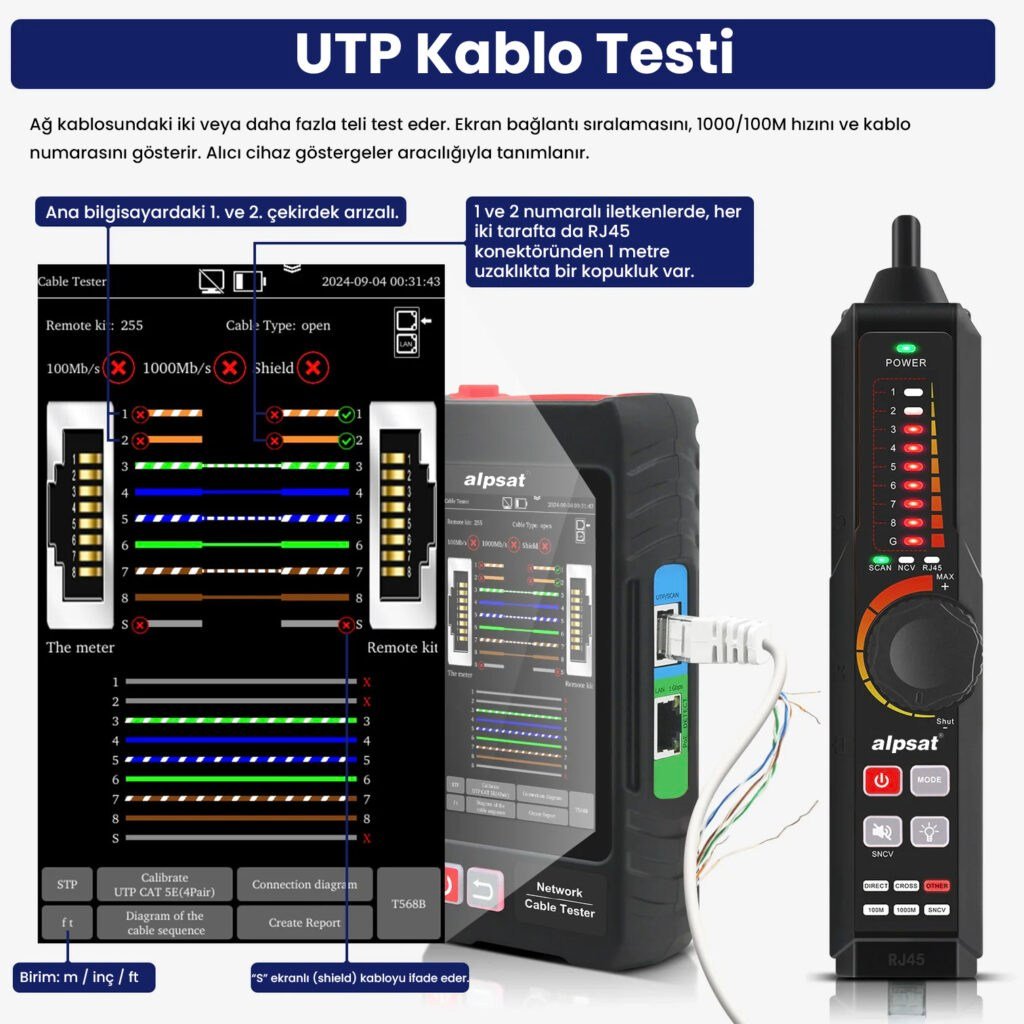

| UTP Testi |
1000/100M Bağlantı Hızı ve Hat Sıralaması |
| TDR Testi |
RJ45 Kablo Analizi |
| Maksimum Kablo Uzunluğu Ölçümü |
3000 metre |
| TDR Ölçüm Mesafesi |
180 metreye kadar |
| Kablo Uzunluk Doğruluğu |
Kablo uzunluğu x %3 ± 1 metre |
| Kısa Devre Testi |
Var |
| PoE Desteği |
IEEE 802.3af / at / bt |
| PoE Analizi |
Voltaj, Pin Yapısı ve Polarite Tespiti |
| Port Flash |
Var |
| Ağ Araçları |
IP Keşif, IP Tarama, PING, LLDP/CDP, PPPoE, FTP |

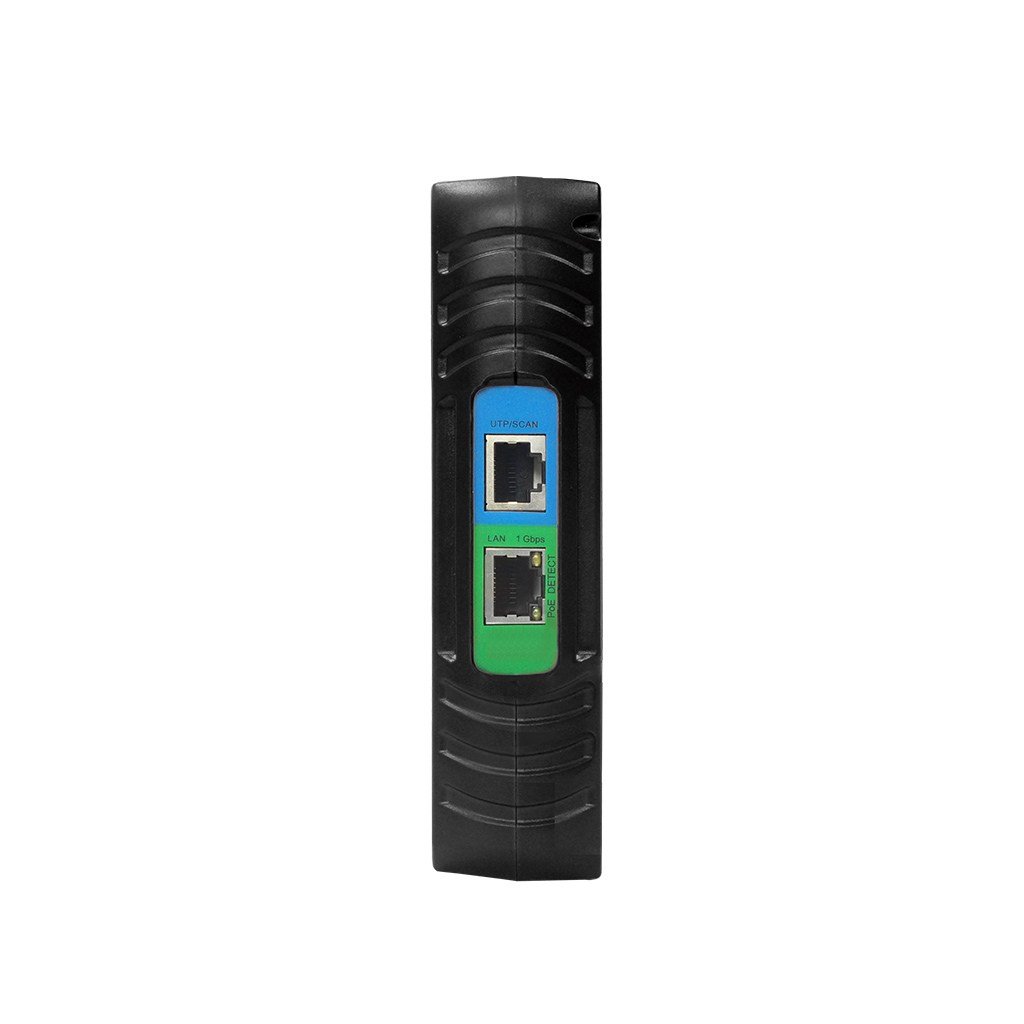

| Ethernet Portu |
1000 Mbps RJ45 |
| FTP Fonksiyonu |
Var |
| Verici Batarya |
3.7V 4000mAh Lityum İyon |
| Verici Çalışma Süresi |
Yaklaşık 6 Saat |
| Alıcı Batarya |
3.7V 2000mAh Lityum İyon |
| Alıcı Çalışma Süresi |
Yaklaşık 12 Saat |
| Çalışma Sıcaklığı |
-10°C ... +50°C |
| Çalışma Nemi |
%30 - %90 |
| Verici Boyutları |
154 x 86 x 40 mm |
| Verici Ağırlığı |
0.3 kg |
| Alıcı Boyutları |
218 x 48 x 32 mm |
| Alıcı Ağırlığı |
0.15 kg |
Özellikler
- Profesyonel RJ45 ağ kablosu analiz sistemi
- 4 inç IPS renkli dokunmatik ekran
- Kablo sıralama ve süreklilik testi
- Kısa devre tespit özelliği
- TDR kablo arıza analizi
- 3000 metreye kadar kablo uzunluğu ölçümü
- PoE standart algılama ve güç analizi
- IEEE 802.3af/at/bt uyumluluğu
- IP adres tarama ve ağ keşif araçları
- PING ve rota izleme testleri
- LLDP/CDP switch port algılama
- PPPoE bağlantı testi
- FTP dosya aktarım desteği

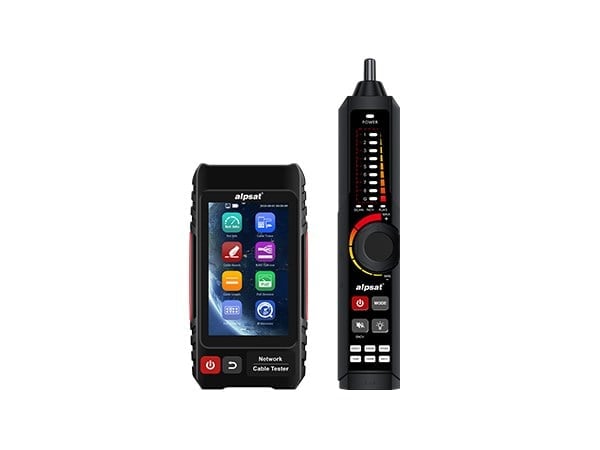

- Taşınabilir çift üniteli tasarım
- Uzun süreli batarya kullanımı
Kullanım Alanları
- Network kablo kurulumları
- CCTV kamera sistemleri
- IP kamera montaj ve bakımı
- Güvenlik sistemleri kurulumu
- Endüstriyel ethernet altyapıları
- Data merkezi kablolama çalışmaları
- Switch ve router bağlantı testleri
- PoE kamera sistemleri
- Telekomünikasyon uygulamaları
- Teknik servis ve bakım işlemleri
Paket İçeriği
| Ürün |
Alpsat AS322 Çok Fonksiyonlu RJ45 Ağ Kablosu Test Cihazı |
| Ana Ünite |
4 İnç IPS Dokunmatik Test Cihazı |
| Kablo İzleyici |
Alıcı Ünite |
| Batarya |
3.7V 4000mAh + 3.7V 2000mAh Dahili Batarya |
| Kullanım |
Teknik kullanım ekipmanları |
Avantajlar
Alpsat AS322 RJ45 Ağ Kablosu Test Cihazı, network ve güvenlik sistemleri kurulumlarında kablo doğrulama, arıza tespiti ve ağ analizi işlemlerini tek cihaz üzerinden gerçekleştiren profesyonel bir çözümdür. PoE analiz desteği, TDR kablo ölçümü, IP ağ testleri ve taşınabilir yapısı sayesinde saha teknisyenlerinin iş süreçlerini hızlandırır ve kurulum verimliliğini artırır.
