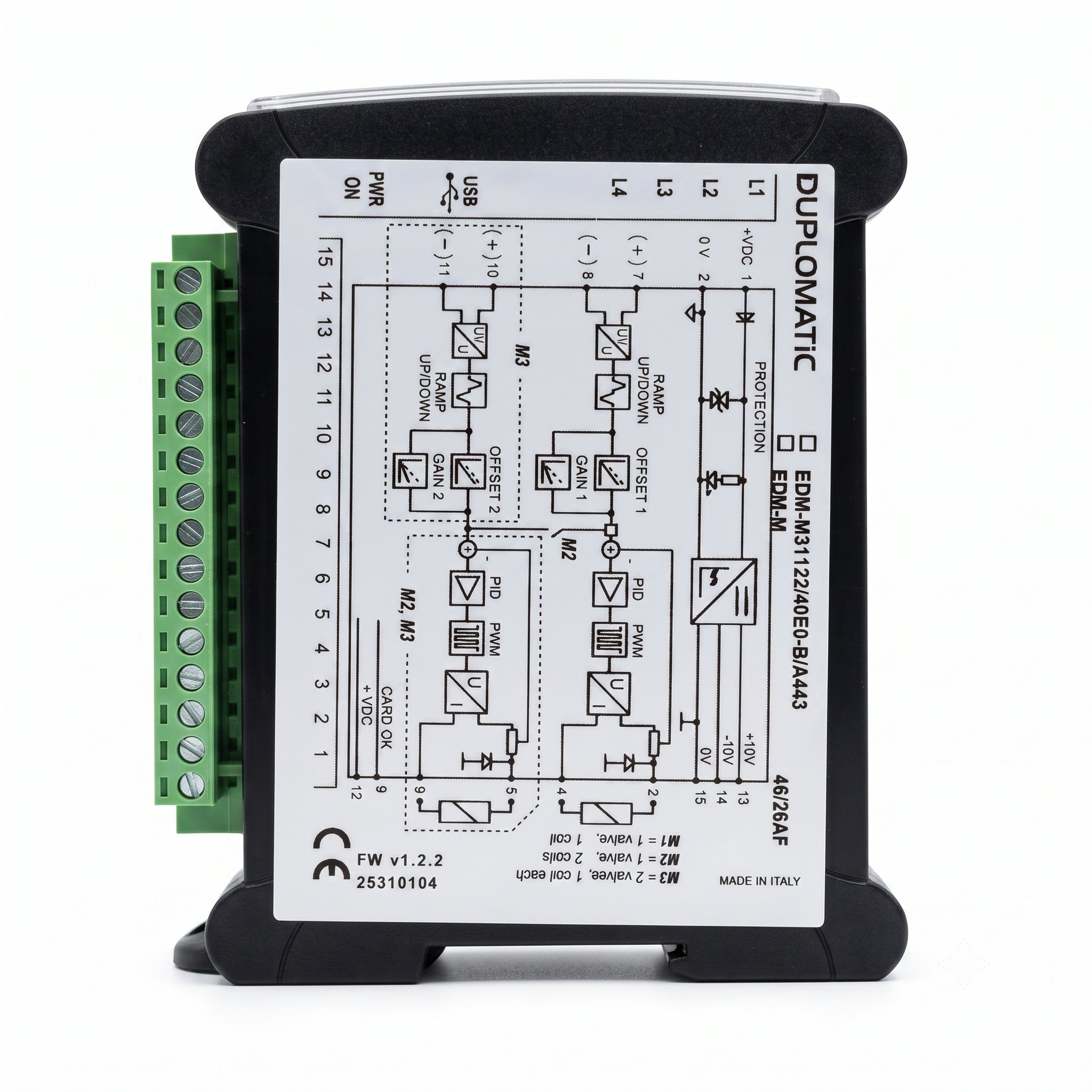

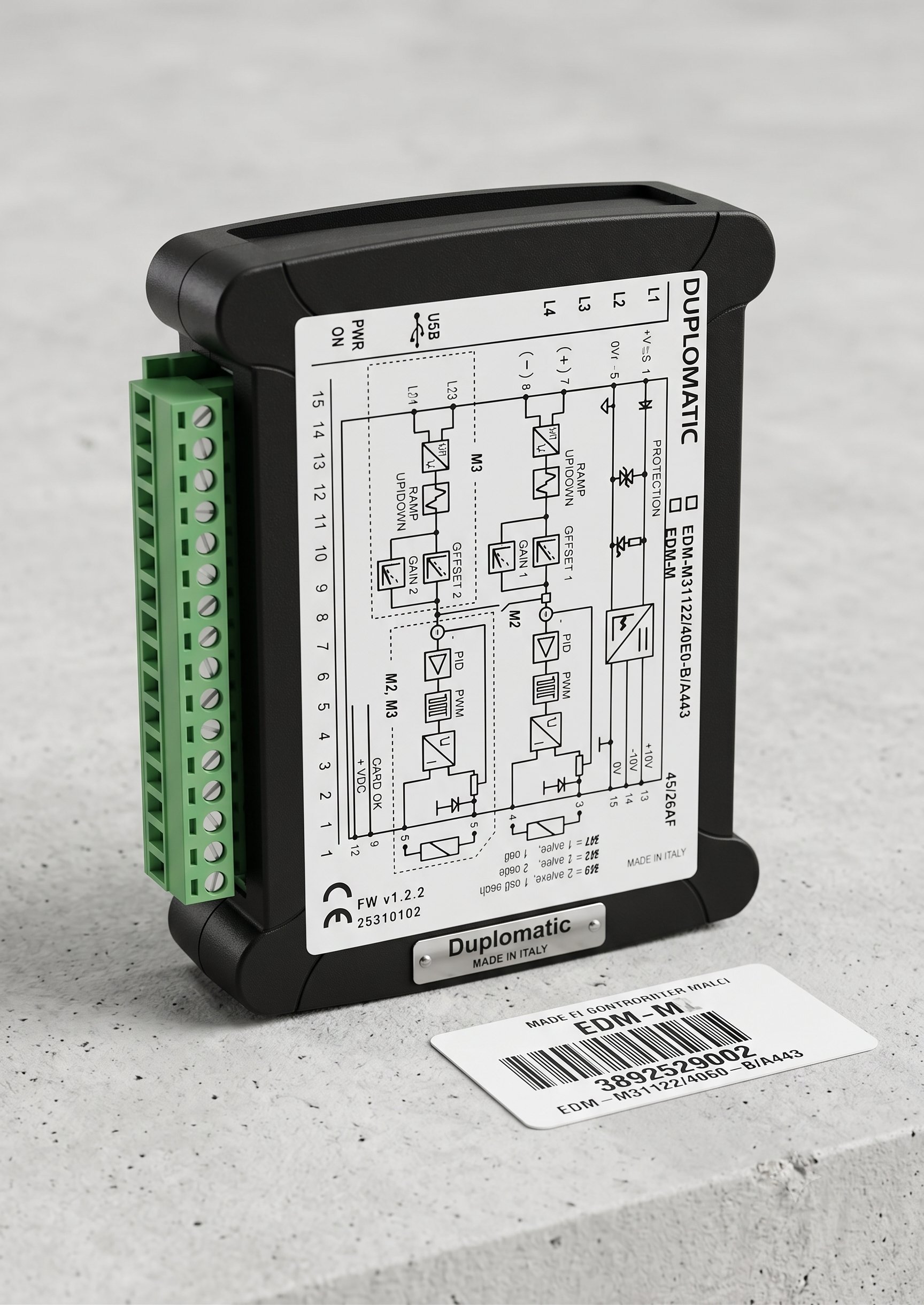

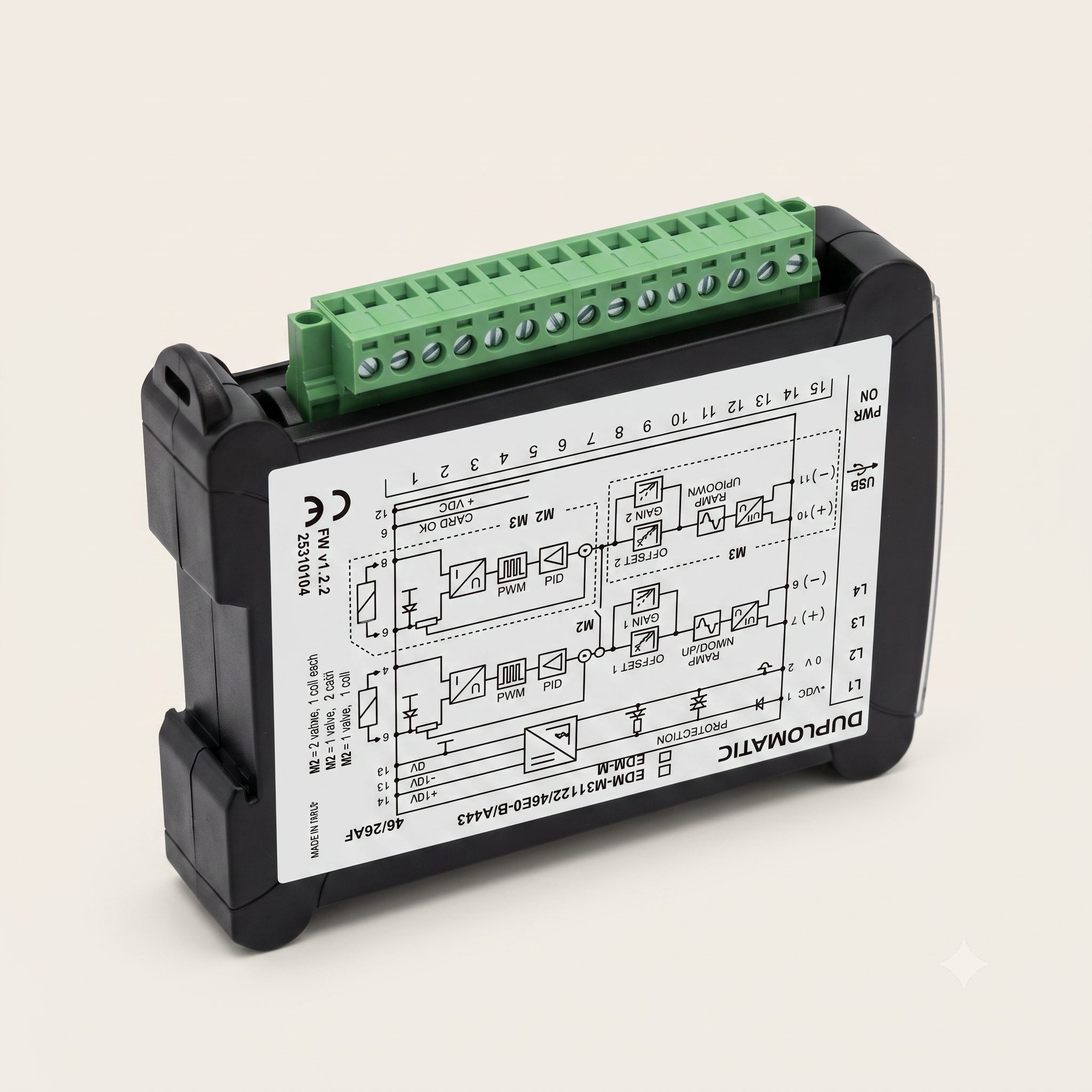

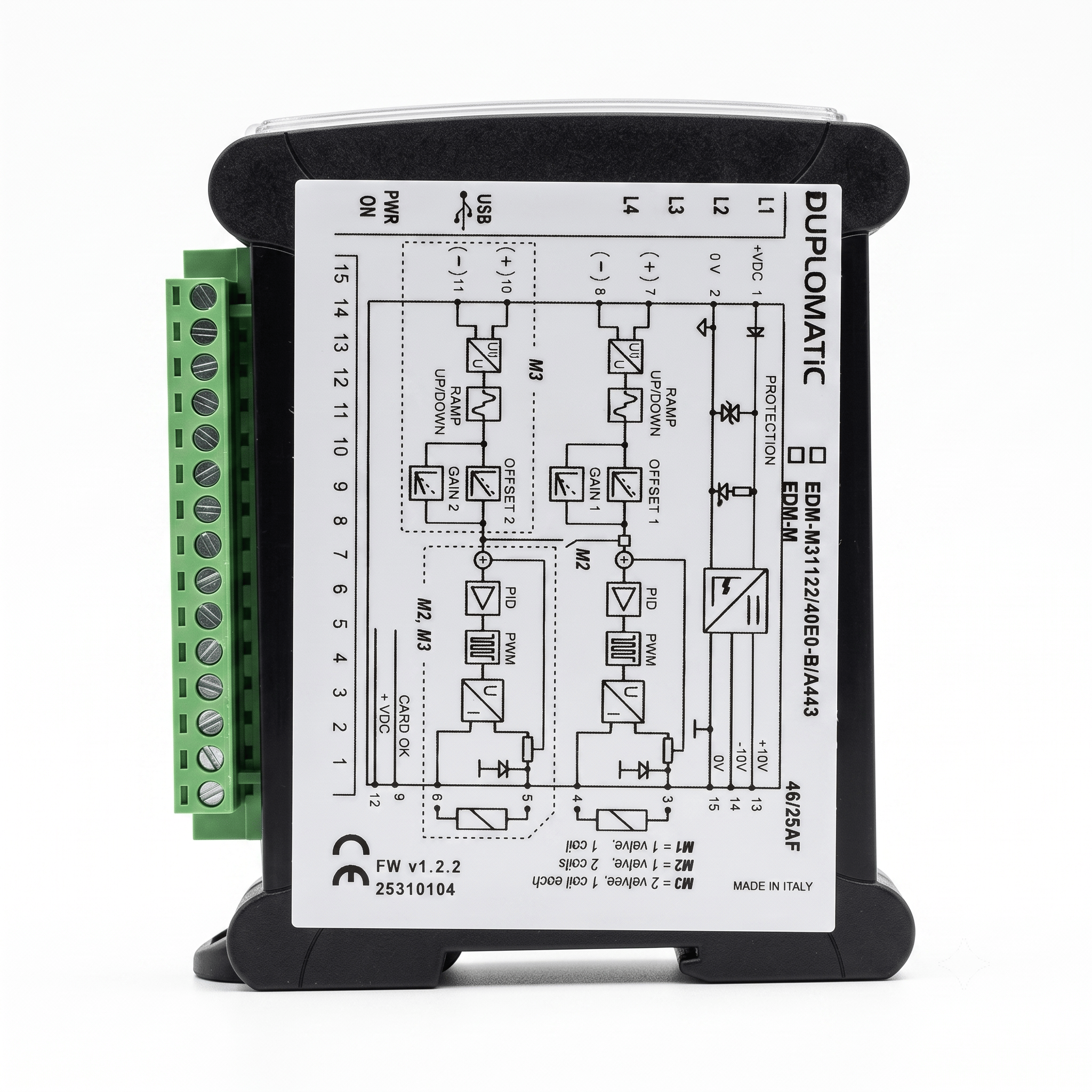

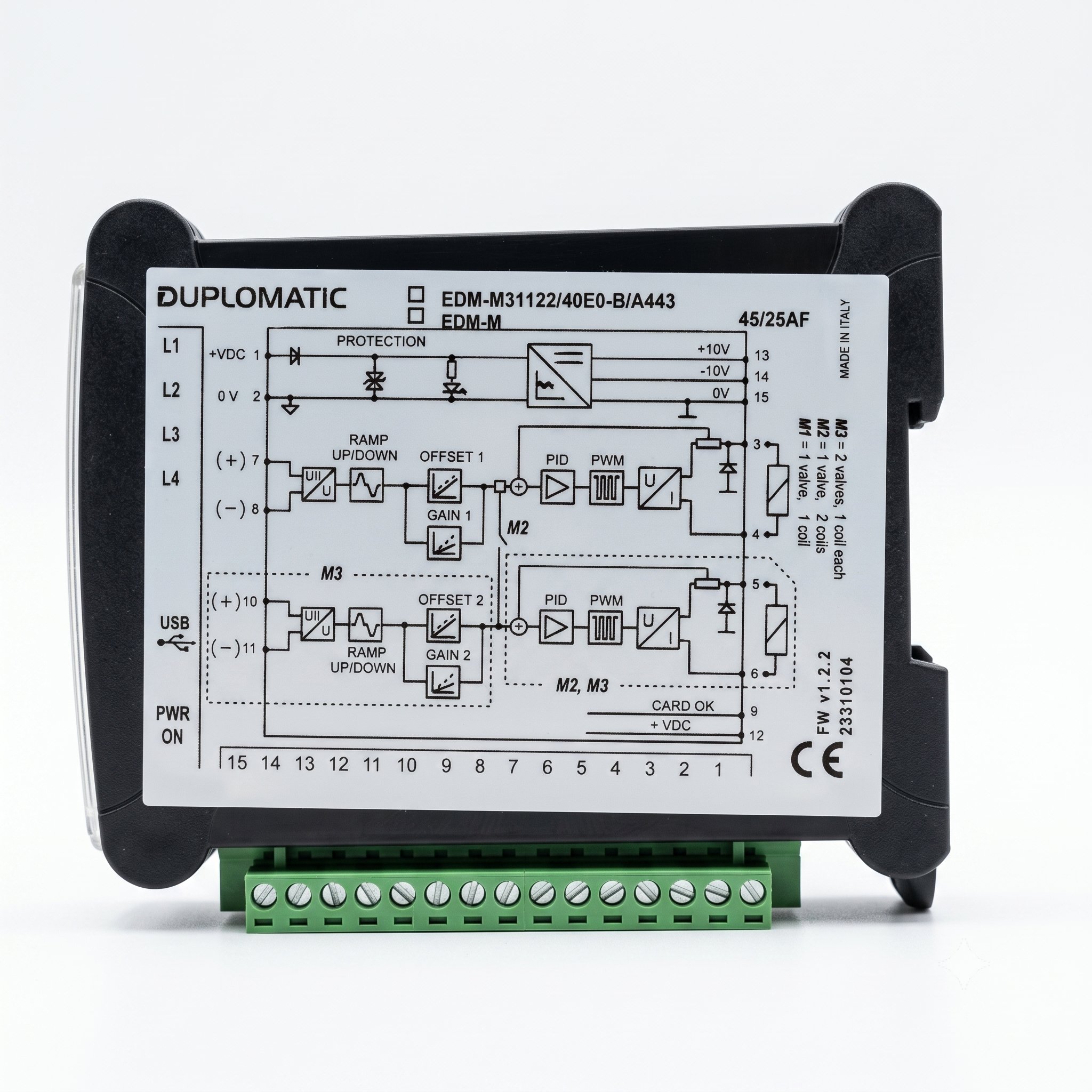

Duplomatic EDM-M31122, iki bağımsız kanal üzerinden iki adet tek bobinli oransal valfin kontrolü için geliştirilmiş dijital amplifikatör kartıdır. PWM kontrollü yapısı sayesinde hassas akım regülasyonu sağlar ve hidrolik sistemlerde kararlı, güvenilir valf sürüşü sunar.
✔ 2 bağımsız kanal (çift tek solenoid kontrolü)
✔ 860 mA maksimum çıkış akımı (her kanal)
✔ 200 Hz PWM frekansı
✔ 9 – 32 V DC besleme gerilimi
✔ DIN ray montaj (EN 50022)
✔ Mikro USB üzerinden yazılım konfigürasyonu
✔ Kapalı çevrim akım kontrolü
✔ Kısa devre ve açık devre koruması
Ürün Açıklaması
Duplomatic EDM-M31122, açık çevrim oransal valf kontrolü için tasarlanmış çok kanallı dijital amplifikatör kartıdır. İki ayrı kanalı sayesinde iki farklı tek bobinli valfi bağımsız olarak kontrol edebilir ve her kanalda PWM tabanlı akım sürüşü sağlar.
Sistem, bobin akımını referans sinyaline göre ayarlayarak sıcaklık değişimlerinden ve yük empedansından bağımsız stabil çalışma sunar. Özellikle DSE3, DSE3B, PRE ve PZE serisi valflerle uyumlu çalışacak şekilde optimize edilmiştir.
DIN EN 50022 ray montaj uyumlu kompakt yapısı sayesinde pano içi uygulamalarda kolay entegrasyon sağlar ve endüstriyel otomasyon sistemlerinde yaygın olarak kullanılır.
Teknik Bilgiler
| Marka |
Duplomatic |
| Model |
EDM-M31122 |
| Seri |
Series 40 |
| Doküman No |
89 252/322 ED 1/10 |
| Ürün Tipi |
Dijital valf sürücü kartı |
| Kanal Yapısı |
2 bağımsız kanal |
| Kontrol Tipi |
PWM kontrollü açık çevrim amplifikatör |
| Besleme Gerilimi |
9 – 32 V DC |
| Maksimum Çıkış Akımı |
860 mA (kanal başına) |
| Akım Limiti |
1125 mA |
| PWM Frekansı |
200 Hz |
| Referans Sinyali |
±10 V, 0 – 10 V, 4 – 20 mA |
| Bağlantı Tipi |

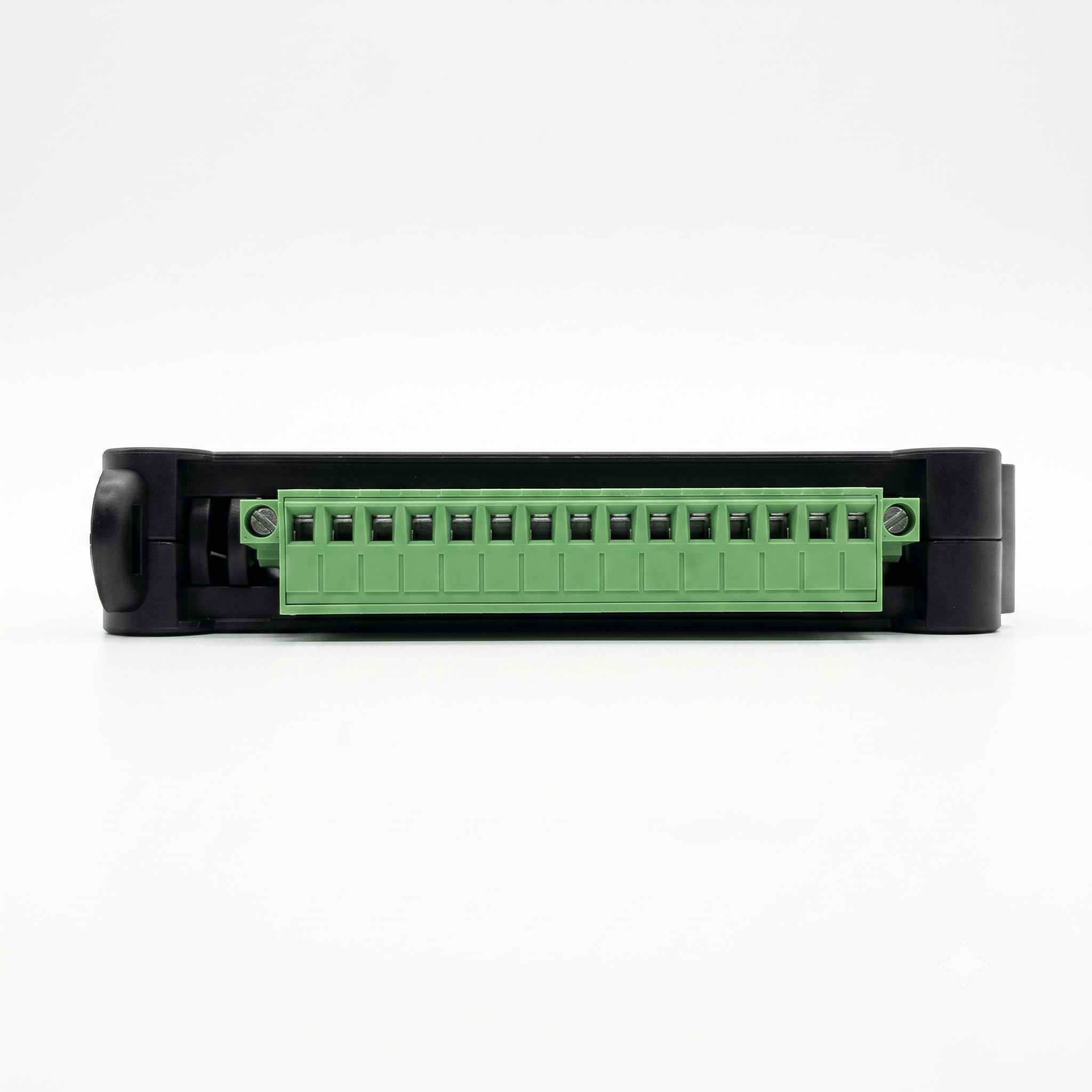

15 pin terminal + micro USB |
| Montaj |
DIN EN 50022 ray montajı |
| Koruma Sınıfı |
IP20 |
| Çalışma Sıcaklığı |
-20 °C ... +70 °C |
| Ağırlık |
0.15 kg |
| Uyumlu Valfler |
DSE3, DSE3B, PRE, PRE3, PDE3, DZCE, PZE3 |
Özellikler
- 2 bağımsız kanal ile çift valf kontrolü
- Akım kontrollü PWM çıkış yapısı
- Kapalı çevrim hassas akım regülasyonu
- Yazılım üzerinden parametre ayarı
- Kısa devre ve açık devre koruması
- DIN ray montaj uyumu
- Endüstriyel otomasyon uyumlu yapı
- Stabil ve hassas valf kontrolü
Uygulama Alanları
- Endüstriyel hidrolik sistemler
- Çok kanallı valf kontrol uygulamaları
- Makine otomasyonu
- Proses kontrol sistemleri
- Mobil hidrolik sistemler
- Üretim hatları
Avantajlar
Duplomatic EDM-M31122, çift kanal yapısı, hassas PWM kontrolü ve yazılım tabanlı ayar imkanı sayesinde endüstriyel hidrolik sistemlerde güvenilir ve kararlı performans sağlar.
