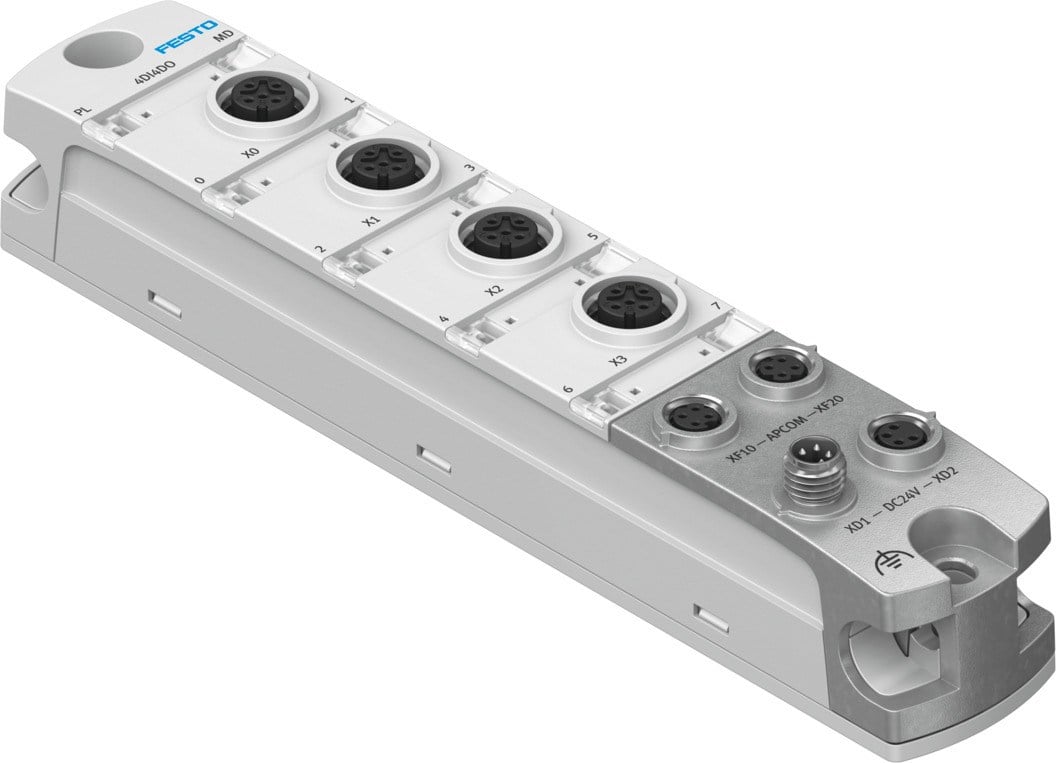

Festo CPX-AP-I-4DI4DO-M12-5P, CPX-AP sistemi için geliştirilmiş 4 dijital giriş ve 4 dijital çıkış kanalına sahip kompakt bir I/O modülüdür. M12 bağlantı teknolojisi, hızlı anahtarlama performansı ve IP65/IP67 koruma sınıfı sayesinde endüstriyel otomasyon uygulamalarında güvenilir veri işleme ve kontrol sağlar.
✔ 4 dijital giriş + 4 dijital çıkış
✔ PNP (pozitif anahtarlama) desteği
✔ M12x1 bağlantı teknolojisi
✔ IP65 / IP67 yüksek koruma sınıfı
✔ AP sistem iletişimi desteği
✔ 200 µs hızlı çıkış anahtarlama süresi
✔ 24 V DC çalışma gerilimi
✔ Kısa devre ve aşırı gerilim koruması
Ürün Açıklaması
Festo CPX-AP-I-4DI4DO-M12-5P, saha seviyesinde dijital giriş ve çıkış işlemlerini kompakt yapıda gerçekleştirmek için tasarlanmış yüksek performanslı bir I/O modülüdür.
M12 bağlantı teknolojisi sayesinde sağlam ve güvenli saha bağlantıları sunar. IP65/IP67 koruma sınıfı ile zorlu endüstriyel ortamlarda güvenilir çalışma sağlar.
Hızlı giriş algılama ve çıkış anahtarlama performansı sayesinde makine otomasyonu, üretim hatları ve robotik sistemlerde yüksek verimlilik sunar.
Teknik Bilgiler
| Marka |
Festo |
| Model |
CPX-AP-I-4DI4DO-M12-5P |
| Ürün Kodu |
8086603 |
| Giriş Sayısı |
4 adet |
| Çıkış Sayısı |
4 adet |
| Giriş/Çıkış Tipi |
PNP (pozitif anahtarlama) |
| Çalışma Gerilimi |
24 V DC |
| Gerilim Toleransı |
± %25 |
| Elektronik Akım Tüketimi |
Tipik 35 mA |
| Yük Akım Tüketimi |
Tipik 10 mA |
| Maksimum Akım Beslemesi |
2 x 4 A |
| Kanal Başına Maks. Çıkış Akımı |
0,5 A |
| Modül Başına Maks. Çıkış Akımı |
2 A |
| Giriş Geri Dönme Süresi |
0,1 ms / 3 ms / 10 ms / 20 ms |
| Çıkış Anahtarlama Süresi |
< 200 µs |
| Anahtarlama Seviyesi |
0 ≤ 5 V / 1 ≥ 11 V |
| Bağlantı Tipi |
M12x1 soket (A kodlu, 5 pin) |
| Sistem İletişimi |
AP protokolü |
| Koruma Sınıfı |
IP65 / IP67 |
| Çalışma Sıcaklığı |
-20 °C ... +60 °C |
| Depolama Sıcaklığı |
-40 °C ... +70 °C |
| Bağıl Nem |
%5 - %95 (yoğuşmasız) |
| Boyutlar (G x U x Y) |
30 x 170 x 35 mm |
| Ağırlık |
129 g |
| Montaj |
Montaj rayı / geçiş delikli montaj |
| Gövde Malzemesi |
PC / nikel kaplı döküm çinko |
| O-ring Malzemesi |
FPM |
| Korozyon Direnci |
KBK 1 |
| Maks. Kablo Uzunluğu |
30 m giriş/çıkışlar / 50 m sistem iletişimi |
Özellikler
- 4 dijital giriş ve 4 dijital çıkış
- PNP anahtarlama desteği
- M12 bağlantı teknolojisi
- IP65 / IP67 koruma sınıfı
- 200 µs hızlı çıkış anahtarlama
- IEC 61131-2 uyumluluğu
- Kısa devre ve aşırı yük koruması
- LED tabanlı durum ve hata göstergeleri
- Endüstriyel EMC dayanımı
Diagnostik Fonksiyonlar
- Modül bazlı diagnostik izleme
- Kanal bazlı durum göstergesi
- Güç kaynağı yük diagnostikleri
- Dahili iletişim diagnostikleri
- Çıkış kısa devre ve aşırı yük koruması
- Sensör besleme kısa devre algılama
- Aşırı gerilim ve düşük gerilim algılama
- Elektronik hata bildirimi
Uygulamalar
- Endüstriyel otomasyon sistemleri
- Makine kontrol uygulamaları
- Üretim ve montaj hatları
- Robotik sistemler
- Sensör ve aktüatör kontrolü
- Saha tabanlı kontrol sistemleri
Avantajlar
Festo CPX-AP-I-4DI4DO-M12-5P, kompakt yapısı, hızlı giriş/çıkış performansı ve sağlam M12 bağlantı teknolojisi sayesinde endüstriyel otomasyon sistemlerinde güvenilir saha kontrolü sağlar.
GTIN: 4052568453732
