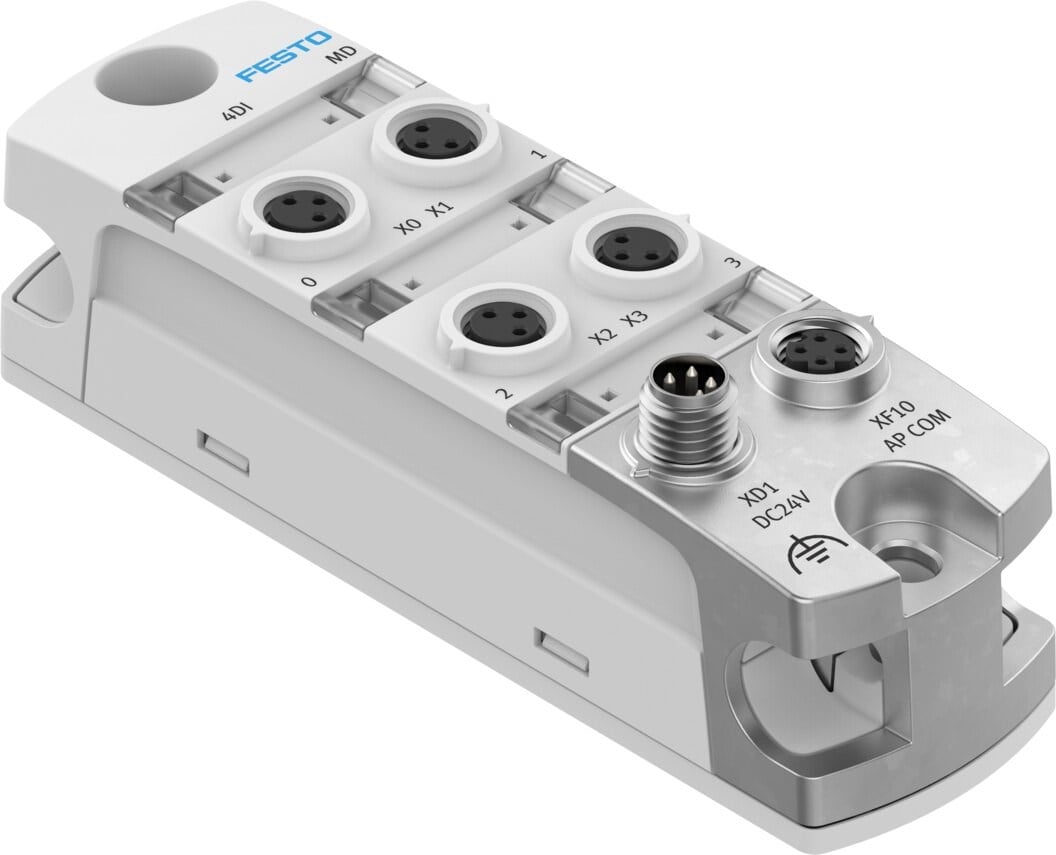

Festo CPX-AP-I-4DI-M8-3P, CPX-AP sistemi için geliştirilmiş 4 kanallı dijital giriş modülüdür. Kompakt yapısı, M8 bağlantı teknolojisi ve IP65/IP67 koruma sınıfı sayesinde endüstriyel otomasyon uygulamalarında güvenilir sinyal algılama ve veri toplama sağlar.
✔ 4 adet dijital giriş
✔ PNP (pozitif anahtarlama) desteği
✔ M8x1 bağlantı teknolojisi
✔ IP65 / IP67 yüksek koruma sınıfı
✔ AP sistem iletişimi desteği
✔ 0,1 ms hızlı giriş tepki süresi
✔ 24 V DC çalışma gerilimi
✔ Kısa devre ve aşırı gerilim koruması
Ürün Açıklaması
Festo CPX-AP-I-4DI-M8-3P, saha seviyesinde dijital sensör sinyallerinin güvenilir şekilde algılanması için tasarlanmış kompakt ve yüksek performanslı bir dijital giriş modülüdür.
M8 bağlantı teknolojisi sayesinde sağlam saha bağlantıları sunar. IP65/IP67 koruma sınıfı ile zorlu endüstriyel ortamlarda güvenilir çalışma sağlar.
Hızlı giriş algılama süresi, gelişmiş diagnostik özellikleri ve endüstriyel EMC dayanımı sayesinde makine otomasyonu, üretim hatları ve robotik uygulamalarda yüksek performans sunar.
Teknik Bilgiler
| Marka |
Festo |
| Model |
CPX-AP-I-4DI-M8-3P |
| Ürün Kodu |
8086605 |
| Giriş Sayısı |
4 adet |
| Giriş Tipi |
PNP (pozitif anahtarlama) |
| Çalışma Gerilimi |
24 V DC |
| Gerilim Toleransı |
± %25 |
| Akım Tüketimi |
Tipik 32 mA |
| Maksimum Akım Beslemesi |
2 x 4 A |
| Maksimum Giriş Toplam Akımı |
0.8 A |
| Giriş Geri Dönme Süresi |
0,1 ms / 3 ms / 10 ms / 20 ms |
| Anahtarlama Seviyesi |
0 ≤ 5 V / 1 ≥ 11 V |
| Bağlantı Tipi |
M8x1 soket (A kodlu, 3 pin) |
| Sistem İletişimi |
AP protokolü |
| Koruma Sınıfı |
IP65 / IP67 |
| Çalışma Sıcaklığı |
-20 °C ... +60 °C |
| Depolama Sıcaklığı |
-40 °C ... +70 °C |
| Bağıl Nem |
%5 - %95 (yoğuşmasız) |
| Boyutlar (G x U x Y) |
30 x 102,5 x 35 mm |
| Ağırlık |
81 g |
| Montaj |
Geçiş delikli montaj |
| Gövde Malzemesi |
PC / nikel kaplı döküm çinko |
| Sızdırmazlık Elemanı Malzemesi |
NBR |
| O-ring Malzemesi |
FPM |
| Korozyon Direnci |
KBK 1 |
| Maks. Kablo Uzunluğu |
30 m girişler / 50 m sistem iletişimi |
Özellikler
- 4 kanallı dijital giriş modülü
- PNP anahtarlama desteği
- M8 bağlantı teknolojisi
- IP65 / IP67 koruma sınıfı
- 0,1 ms hızlı giriş algılama
- IEC 61131-2 tip 3 uyumluluğu
- Kısa devre ve aşırı yük koruması
- LED tabanlı durum ve hata göstergeleri
- Endüstriyel EMC dayanımı
Diagnostik Fonksiyonlar
- Modül bazlı diagnostik izleme
- Kanal bazlı durum göstergesi
- Dahili iletişim diagnostikleri
- Sensör beslemesinde kısa devre algılama
- Aşırı gerilim koruması
- Düşük gerilim algılama
- Elektronik hata bildirimi
Uygulamalar
- Endüstriyel otomasyon sistemleri
- Makine kontrol uygulamaları
- Üretim ve montaj hatları
- Robotik sistemler
- Sensör veri toplama uygulamaları
- Saha tabanlı kontrol sistemleri
Avantajlar
Festo CPX-AP-I-4DI-M8-3P, kompakt boyutları, hızlı giriş algılama performansı ve sağlam M8 bağlantı teknolojisi sayesinde endüstriyel otomasyon sistemlerinde güvenilir dijital giriş kontrolü sağlar.
GTIN: 4052568461430
