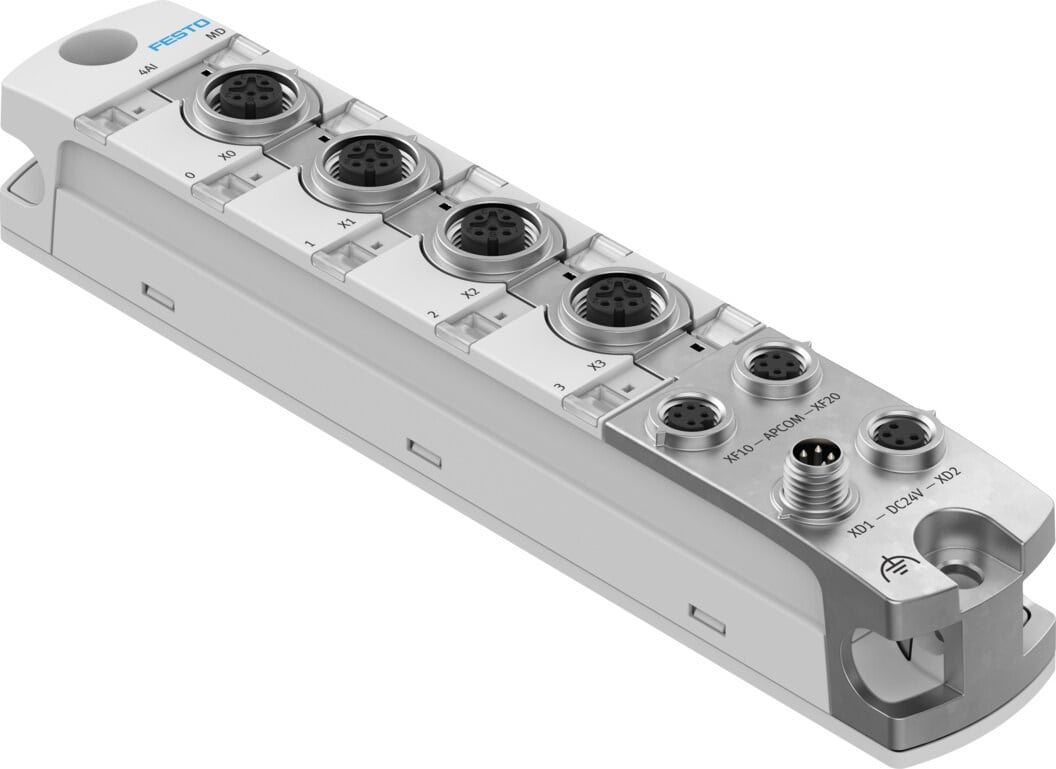

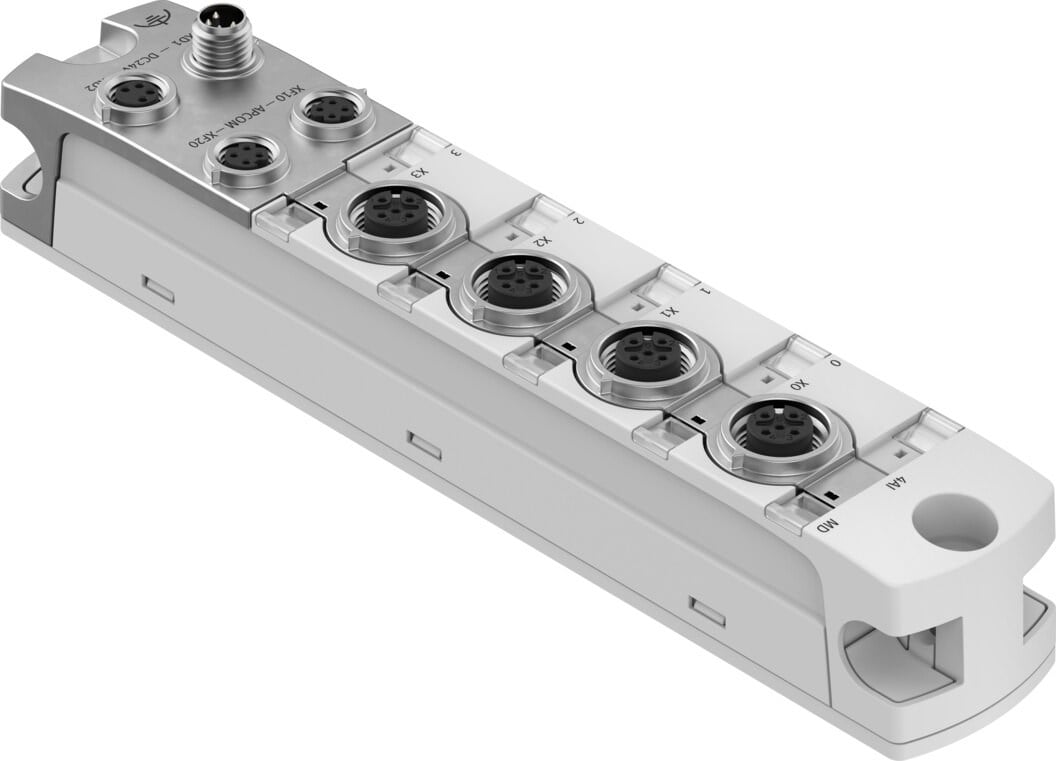

Festo CPX-AP-I-4AI-U-I-RTD-M12, CPX-AP sistemi için geliştirilmiş 4 kanallı analog giriş modülüdür. Voltaj, akım, sıcaklık ve direnç ölçümlerini destekleyen yapısı sayesinde endüstriyel otomasyon uygulamalarında hassas veri toplama ve proses izleme sağlar.
✔ 4 adet analog giriş kanalı
✔ Voltaj, akım, sıcaklık ve direnç ölçümü
✔ PT100 ve NI100 sıcaklık sensörü desteği
✔ M12x1 bağlantı teknolojisi
✔ IP65 / IP67 yüksek koruma sınıfı
✔ 15 bit + işaret veri çözünürlüğü
✔ 24 V DC çalışma gerilimi
✔ Gelişmiş diagnostik ve hata izleme özellikleri
Ürün Açıklaması
Festo CPX-AP-I-4AI-U-I-RTD-M12, analog sensör verilerinin yüksek hassasiyetle işlenmesi için tasarlanmış gelişmiş bir analog giriş modülüdür.
Voltaj, akım, sıcaklık ve direnç sinyallerini destekleyen yapısı sayesinde çok çeşitli endüstriyel sensörlerle uyumlu çalışır. PT100 ve NI100 sıcaklık sensör desteği ile sıcaklık ölçüm uygulamalarında yüksek doğruluk sunar.
M12 bağlantı teknolojisi ve IP65/IP67 koruma sınıfı sayesinde zorlu saha koşullarında güvenilir performans sağlar.
Teknik Bilgiler
| Marka |
Festo |
| Model |
CPX-AP-I-4AI-U-I-RTD-M12 |
| Ürün Kodu |
8086606 |
| Giriş Sayısı |
4 adet |
| Ölçüm Türleri |
Voltaj / Akım / Sıcaklık / Direnç |
| Sıcaklık Sensörü Desteği |
PT100 / NI100 |
| Veri Formatı |
15 bit + işaret |
| Sinyal Aralıkları |
-10...10 V
-5...5 V
0...10 V
1...5 V
0...20 mA
4...20 mA
0...500 Ω |
| Tekrarlama Hassasiyeti |
25 °C'de ± %0,025 |
| Temel Hata Limiti |
Voltaj: ± %0,1
Akım: ± %0,1
Sıcaklık: ± %0,4
Direnç: ± %0,2 |
| Ortam Sıcaklığına Bağlı Hata Limiti |
Voltaj: ± %0,15
Akım: ± %0,15
Sıcaklık: ± %0,9
Direnç: ± %0,35 |
| Çalışma Gerilimi |
24 V DC |
| Gerilim Toleransı |
± %25 |
| Akım Tüketimi |
Tipik 38 mA |
| Maksimum Akım Beslemesi |
2 x 4 A |
| Maksimum Giriş Toplam Akımı |
1 A |
| Bağlantı Tipi |
M12x1 soket (A kodlu, 5 pin) |
| Sistem İletişimi |
AP protokolü |
| Koruma Sınıfı |
IP65 / IP67 |
| Çalışma Sıcaklığı |
-20 °C ... +60 °C |
| Depolama Sıcaklığı |
-40 °C ... +70 °C |
| Bağıl Nem |
%5 - %95 (yoğuşmasız) |
| Boyutlar (G x U x Y) |
30 x 170 x 35 mm |
| Ağırlık |
166 g |
| Montaj |
Montaj rayı / geçiş delikli montaj |
| Gövde Malzemesi |
PC / nikel kaplı döküm çinko |
| Sızdırmazlık Elemanı Malzemesi |
NBR |
| O-ring Malzemesi |
FPM |
| Korozyon Direnci |
KBK 1 |
| Maks. Kablo Uzunluğu |
30 m girişler / 50 m sistem iletişimi |
Özellikler
- 4 kanallı analog giriş modülü
- Voltaj, akım, sıcaklık ve direnç ölçümü
- PT100 ve NI100 sıcaklık sensörü desteği
- 15 bit yüksek çözünürlük
- M12 bağlantı teknolojisi
- IP65 / IP67 koruma sınıfı
- Gelişmiş diagnostik ve hata izleme
- IEC standartlarına uygun endüstriyel yapı
- Endüstriyel EMC dayanımı
Diagnostik Fonksiyonlar
- Modül bazlı diagnostik izleme
- Kanal bazlı durum göstergesi
- Tel kopması algılama
- Sensör kısa devre ve aşırı yük tespiti
- Parametre ve parametrelendirme hatası algılama
- Analog giriş aşırı yük koruması
- Düşük/Yüksek sinyal algılama
- Dahili iletişim diagnostikleri
Uygulamalar
- Endüstriyel otomasyon sistemleri
- Proses kontrol uygulamaları
- Sıcaklık izleme sistemleri
- Basınç ve akış ölçüm sistemleri
- Robotik ve makine otomasyonu
- Saha tabanlı veri toplama uygulamaları
Avantajlar
Festo CPX-AP-I-4AI-U-I-RTD-M12, çoklu analog ölçüm desteği, yüksek hassasiyetli veri işleme yetenekleri ve sağlam endüstriyel tasarımı sayesinde otomasyon sistemlerinde güvenilir proses kontrolü sağlar.
GTIN: 4052568550110
