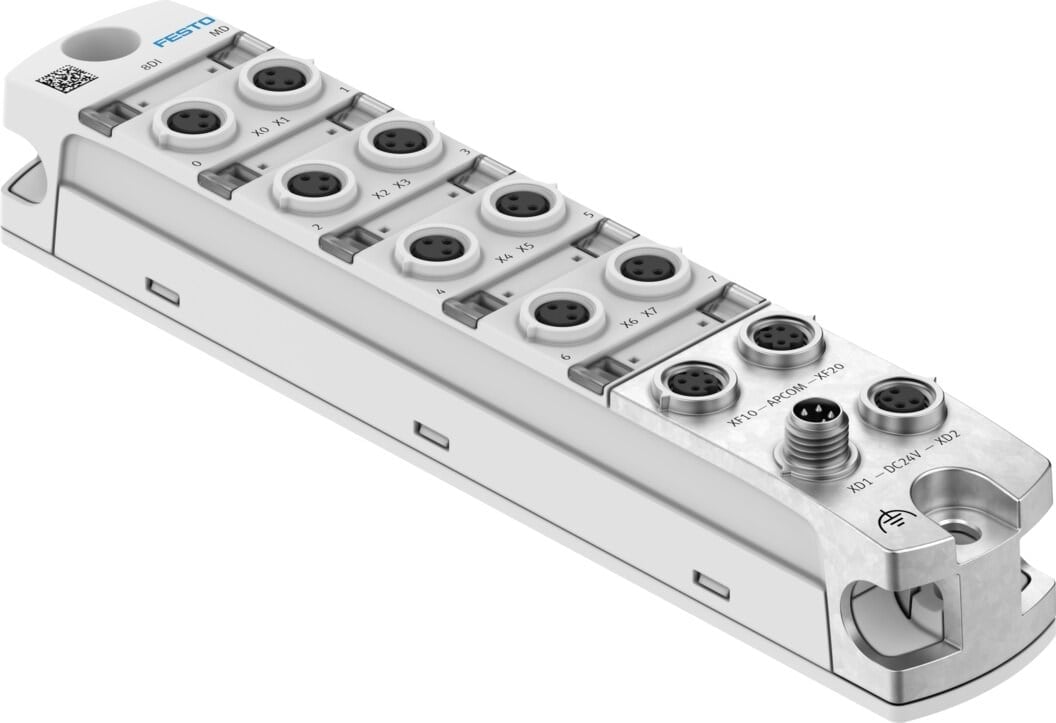

CPX-AP-I-8DI-M8-3P-A, endüstriyel otomasyon uygulamalarında sensörlerden gelen dijital sinyalleri hızlı ve güvenilir şekilde toplamak için tasarlanmış 8 kanallı dijital giriş modülüdür. Kompakt yapısı, IP65/IP67 koruma sınıfı ve yüksek hızda giriş işleme kapasitesi ile saha uygulamalarında güvenilir performans sunar.
✔ 8 adet PNP dijital giriş (IEC 61131-2 Tip 3)
✔ M8x1 endüstriyel bağlantı teknolojisi
✔ IP65 / IP67 koruma sınıfı
✔ 0.1 ms hızlı giriş tepki süresi
✔ Kanal bazlı kısa devre koruması
✔ AP sistem iletişim uyumu
✔ LED tabanlı kanal durum göstergesi
✔ 24 V DC çalışma gerilimi
✔ Kompakt 30 mm genişlik tasarım
✔ Endüstriyel titreşim ve şok dayanımı
Ürün Açıklaması
Festo CPX-AP-I-8DI-M8-3P-A, endüstriyel otomasyon sistemlerinde sensörlerden gelen dijital sinyallerin hızlı ve güvenilir şekilde işlenmesini sağlayan gelişmiş bir giriş modülüdür.
Kompakt tasarımı sayesinde dar alanlı uygulamalarda kolay montaj imkânı sunar. IP65/IP67 koruma sınıfı ile zorlu endüstriyel ortamlarda yüksek dayanıklılık sağlar.
AP sistem mimarisi ile çok sayıda modülün merkezi kontrol sistemine entegre edilmesini destekler.
Teknik Bilgiler
| Marka |
Festo |
| Model |
CPX-AP-I-8DI-M8-3P-A |
| Ürün Kodu |
8224142 |
| Ölçüler (G x U x Y) |
30 mm x 170 mm x 35 mm |
| Montaj Türü |
Montaj rayı / geçiş deliği (aksesuarlarla) |
| Ağırlık |
126 g |
| Çalışma Sıcaklığı |
-20 °C ... +60 °C |
| Depolama Sıcaklığı |
-40 °C ... +70 °C |
| Bağıl Nem |
%5 - %95 (yoğuşmasız) |
| Koruma Sınıfı |
IP65 / IP67 |
| Kirlenme Derecesi |
2 |
| Aşırı Gerilim Kategorisi |
II |
| Maks. Kablo Uzunluğu |
30 m (girişler), 50 m (sistem iletişimi) |
| Besleme Gerilimi |
24 V DC ±%25 |
| Maks. Akım |
2 x 4 A (harici sigorta gerekli) |
| Öz Akım Tüketimi |
~32 mA |
| Yedekleme Süresi |
10 ms |
Giriş Özellikleri
- 8 adet dijital giriş
- PNP (pozitif anahtarlama)
- IEC 61131-2 Tip 3 uyumlu
- 0.1 ms hızlı giriş tepki süresi
- 2/3 kablolu sensör desteği
- Kanal başına durum izleme
- Dahili kısa devre koruması
İletişim Arayüzü
- Sistem iletişimi: XF10 IN / XF20 OUT
- M8x1 D kodlu 4 pin bağlantı
- AP protokolü
- Blendajlı (shielded) yapı
- Yüksek EMC dayanımı
Özellikler
- Endüstriyel AP sistem mimarisi
- LED tabanlı kanal diagnostik
- Aşırı gerilim ve düşük gerilim algılama
- Bakım ve hata uyarı sistemi
- Yüksek titreşim ve şok dayanımı
- ESD korumalı yapı
Uygulamalar
- Endüstriyel otomasyon sistemleri
- Makine kontrol sistemleri
- Robotik üretim hatları
- Sensör veri toplama uygulamaları
Avantajlar
Kompakt tasarım, yüksek hızlı giriş işleme ve IP67 dayanıklılığı sayesinde endüstriyel otomasyon uygulamalarında güvenilir ve esnek bir çözüm sunar.
