CPX-AP-I-CCB-M12, endüstriyel otomasyon sistemlerinde CC-Link IE Field haberleşmesini destekleyen gelişmiş bir arayüz modülüdür. IP65/IP67 koruma sınıfı ve yüksek hızlı Ethernet tabanlı yapısı ile zorlu saha koşullarında güvenilir veri iletişimi sağlar.
✔ CC-Link IE Field endüstriyel haberleşme desteği
✔ 100 Mbit/sn yüksek hızlı Ethernet iletişimi
✔ IP65 / IP67 koruma sınıfı
✔ M12 D kodlu Ethernet bağlantısı
✔ 2x sistem iletişim portu (M8 A kodlu)
✔ 80 modüle kadar sistem desteği
✔ Galvanik izolasyonlu yapı
✔ LED tabanlı diagnostik sistem
✔ 24 V DC çalışma gerilimi
✔ CSPP dosyası ile yapılandırma desteği
Ürün Açıklaması

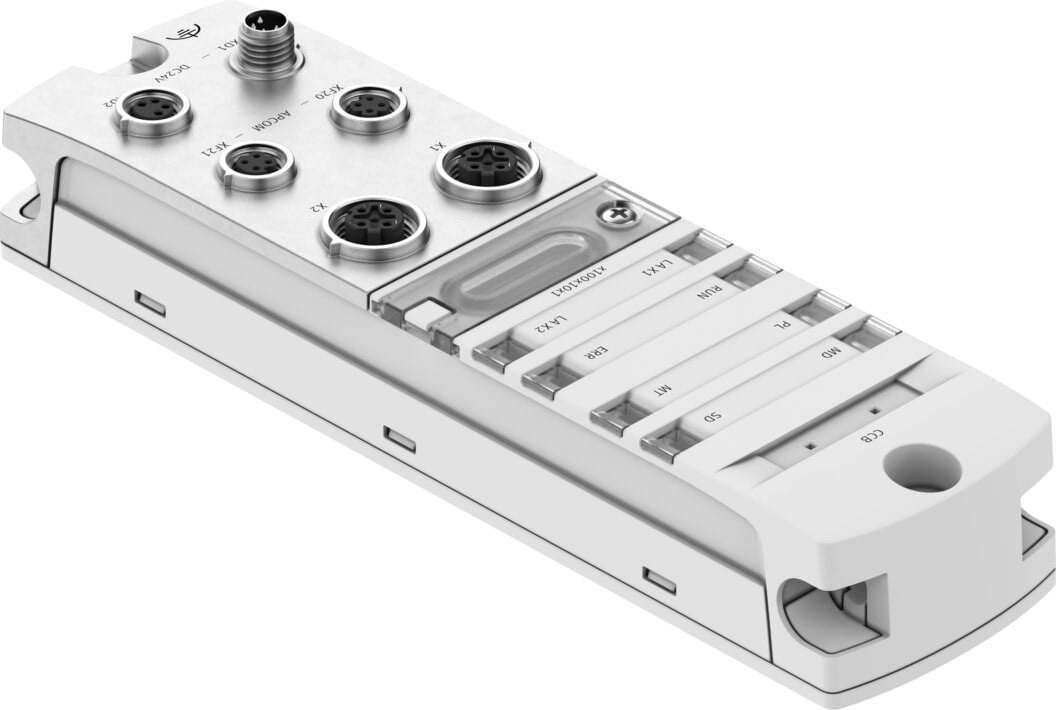

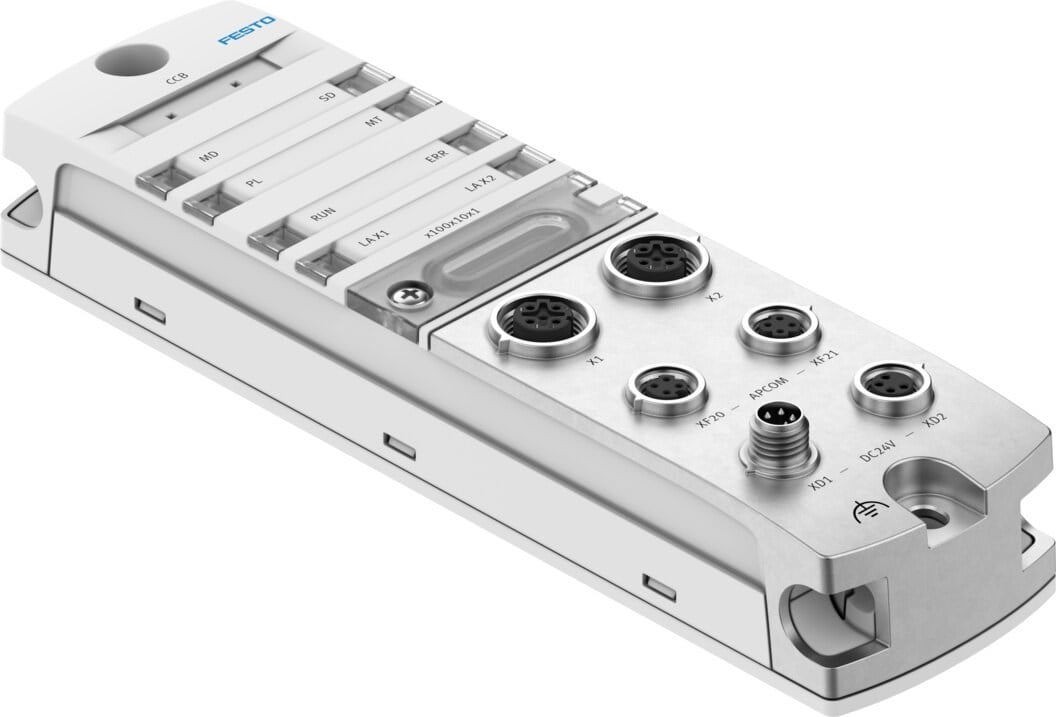

Festo CPX-AP-I-CCB-M12, CC-Link IE Field ağlarında endüstriyel otomasyon sistemleri için yüksek hızlı ve güvenilir veri iletişimi sağlayan bir temel çalıştırma modülüdür.
Sağlam endüstriyel tasarımı, IP65/IP67 koruma sınıfı ve yüksek EMC dayanımı ile zorlu üretim ortamlarında uzun ömürlü kullanım sunar.
AP sistem mimarisi sayesinde çok sayıda modülün merkezi kontrol sistemlerine kolayca entegre edilmesini sağlar.
Teknik Bilgiler
| Marka |
Festo |
| Model |
CPX-AP-I-CCB-M12 |
| Ürün Kodu |
8232030 |
| Ölçüler (G x U x Y) |
45 mm x 170 mm x 35 mm |
| Montaj Türü |
Montaj rayı / geçiş deliği (aksesuarlarla) |
| Maks. Modül Sayısı |
80 |
| Ağırlık |
186 g |
| Çalışma Sıcaklığı |
-20 °C ... +60 °C |
| Depolama Sıcaklığı |
-40 °C ... +70 °C |
| Bağıl Nem |
%5 - %95 (yoğuşmasız) |
| Koruma Sınıfı |
IP65 / IP67 |
| Maks. Kablo Uzunluğu |
50 m (sistem iletişimi) |
| Fieldbus Protokolü |
CC-Link IE Field |
| Transfer Hızı |
100 Mbit/sn |
| Adres Alanı (Giriş) |
1024 Byte |
| Adres Alanı (Çıkış) |
1024 Byte |
| Besleme Gerilimi |
24 V DC ±%25 |
| Maks. Akım |
2 x 4 A (harici sigorta gerekli) |
| Yedekleme Süresi |
10 ms |
Fieldbus Arayüzü
- CC-Link IE Field endüstriyel haberleşme
- Ethernet tabanlı yüksek hızlı yapı
- M12x1 D kodlu 4 pin bağlantı
- Gelen ve devam eden bus desteği
- Galvanik izolasyonlu iletişim
- 100 Mbit/sn veri aktarım hızı
İletişim Arayüzü
- AP sistem iletişimi (XF20 OUT / XF21 OUT)
- M8x1 D kodlu 4 pin bağlantı
- Blendajlı (shielded) yapı
- Yüksek EMC dayanımı
Özellikler
- CC-Link IE Field uyumlu sistem
- LED tabanlı kapsamlı diagnostik
- Modül bazlı hata ve bakım uyarıları
- AP sistem mimarisi uyumu
- Endüstriyel EMC ve korozyon dayanımı
- Kolay sistem entegrasyonu
Uygulamalar
- Endüstriyel otomasyon sistemleri
- PLC tabanlı kontrol sistemleri
- Fabrika haberleşme altyapıları
- Robotik üretim hatları
Avantajlar
CC-Link IE Field desteği, yüksek hız, IP67 dayanıklılık ve modüler sistem mimarisi sayesinde endüstriyel otomasyon projelerinde güçlü ve güvenilir bir çözüm sunar.
