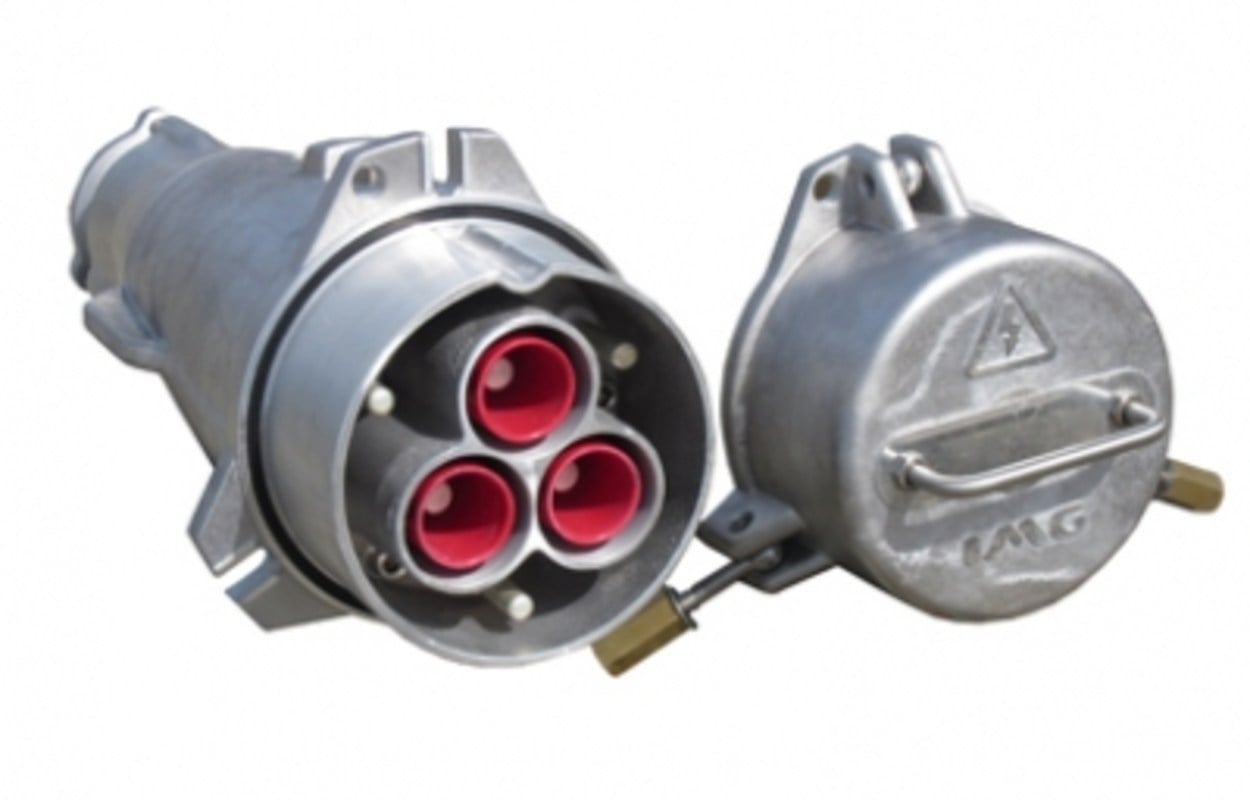

Patton & Cooke C80C1069F-AL-ER 250A 8kV 3P+E+Pilot Seyyar Fiş Kırmızı Epoksi

Patton & Cooke C80C1069F-AL-ER, yüksek gerilimli endüstriyel güç dağıtım uygulamalarında kullanılan, C80 serisi 250A 8kV kablo tipi seyyar fiştir. Ağır hizmet koşullarına uygun olarak tasarlanan bu bağlantı elemanı; madencilik, tünelcilik, taşınabilir enerji sistemleri ve endüstriyel ekipman güç bağlantıları için güvenilir bir çözüm sunar.

C80 serisi Patton & Cooke kablo kuplörleri, 5/8 kV sınıfı uygulamalarda 250A, 400A ve 500A akım seçenekleriyle kullanılmak üzere geliştirilmiştir. C80 serisi ürünler; yüksek dayanımlı gövde yapısı, güvenilir izolasyon sistemi ve zorlu saha koşullarına uygun tasarımı ile öne çıkar. :contentReference[oaicite:0]{index=0}

C80C1069F-AL-ER modeli, 250A akım kapasitesi, 8kV gerilim sınıfı, 3 güç kontağı + toprak + pilot kontak düzeni, kırmızı epoksi kaplama ve 45 mm kablo dış çapı uyumluluğu ile ağır hizmet tipi enerji bağlantıları için tasarlanmıştır.

Öne Çıkan Özellikler

• Orijinal Patton & Cooke C80 serisi seyyar fiş
• 250A akım kapasitesi
• 8kV gerilim sınıfı
• 3P + E + 2 Pilot kontak yapısı
• Kırmızı epoksi boyalı dayanıklı gövde
• 6/10kV kablo sistemleri için uygun
• 45 mm kablo dış çapı uyumluluğu
• Ağır endüstriyel çalışma koşullarına uygun tasarım

Kullanım Alanları

• Madencilik ekipmanları
• Tünel açma makineleri
• Mobil enerji sistemleri
• Vinç ve ağır iş makineleri
• Taşınabilir jeneratör sistemleri
• Endüstriyel güç dağıtım uygulamaları
• Şantiye enerji bağlantıları
• Yüksek güçlü elektrik ekipmanları

Teknik Özellikler

• Marka: Patton & Cooke
• Model: C80C1069F-AL-ER
• Seri: C80
• Ürün Tipi: Seyyar Fiş / Kablo Kuplörü
• Akım Kapasitesi: 250A
• Gerilim Sınıfı: 8kV
• Kablo Gerilimi: 6/10kV
• Kontak Yapısı: 3 Güç + Toprak + Pilot
• Renk: Kırmızı
• Kaplama: Epoksi Boya
• Kablo Dış Çapı: 45 mm
• Kablo Kesiti: 3 x 25 / 3 mm²

Elektriksel Özellikler

• Maksimum Gerilim: 8kV
• Nominal Akım: 250A
• Kontak Düzeni: 3 Faz + Toprak + Pilot
• Yüksek gerilim enerji bağlantıları için tasarım
• Güvenilir izolasyon ve temas yapısı

Mekanik Özellikler

• Gövde Yapısı: Yüksek dayanımlı endüstriyel tasarım
• Montaj Tipi: Kablo montajlı seyyar fiş
• Kablo Girişi: 45 mm dış çap uyumlu
• Kaplama: Kırmızı epoksi kaplama
• Ağır saha şartlarına dayanıklı yapı
• Darbeye ve titreşime karşı dayanıklı tasarım

Parça Numarası Analizi

• C80: Patton & Cooke 5/8kV yüksek akım kablo kuplörü serisini ifade eder.
• C: 250A sınıfındaki C80 seri ürün grubunu belirtir.
• 1069F: Kablo montaj tipi, iletken kapasitesi ve bağlantı konfigürasyonunu tanımlar.
• AL: Alüminyum gövde veya ilgili üretim varyasyonunu ifade eder.
• ER: Kırmızı epoksi kaplama renk kodudur.

Avantajları

• Yüksek güçlü enerji sistemlerinde güvenilir bağlantı
• Zorlu endüstriyel ortamlarda uzun kullanım ömrü
• Yüksek gerilim uygulamalarına uygun izolasyon yapısı
• Hızlı ve güvenli bağlantı imkanı
• Madencilik ve ağır sanayi uygulamalarında kanıtlanmış performans
• Patton & Cooke mühendisliği ile yüksek kalite standardı

Uygulama Bilgileri

• Ürün Sınıfı: 5/8kV Kablo Kuplörü
• Seri: C80
• Kullanım: Kablo tipi erkek fiş bağlantısı
• Uygulama: SHD-GC ve benzeri yüksek gerilim kabloları

Paket İçeriği

• 1 x Patton & Cooke C80C1069F-AL-ER Seyyar Fiş

Ürün Bilgileri

• Üretici: Patton & Cooke
• Model Kodu: C80C1069F-AL-ER
• Ürün Grubu: C80 Serisi Kablo Kuplörleri
• Akım: 250A
• Gerilim: 8kV
• Kontak: 3P+E+Pilot
• Renk: Kırmızı

Not

Patton & Cooke C80C1069F-AL-ER yüksek gerilim fiş bağlantıları yalnızca uygun kablo tipi, kesiti ve elektriksel gereksinimler kontrol edilerek kullanılmalıdır. Montaj ve devreye alma işlemleri yüksek gerilim ekipmanları konusunda yetkin personel tarafından yapılmalıdır.
