Pepperl+Fuchs Vibracon LVL-A7-LVL-A7-BG4B-E5PU-CG Vibration Limit Switch (EMS-275573-100030)

Pepperl+Fuchs Vibracon LVL-A7 titreşimli seviye şalteri, sıvılar için güvenilir limit seviye tespiti sağlayan kompakt ve dayanıklı bir endüstriyel sensördür. Tuning fork (titreşim çatalı) prensibi ile çalışır ve sıvı ile temas ettiğinde rezonans frekansındaki değişimi algılayarak çıkış verir. Taşma koruması, kuru çalışma koruması ve sızıntı tespiti uygulamaları için idealdir.

Öne Çıkan Özellikler

• Sıvılar için titreşimli limit seviye şalteri
• LED gösterge sayesinde sahada fonksiyon kontrolü
• Kompakt tasarım – dar alanlarda kolay montaj
• Paslanmaz çelik sağlam gövde
• Farklı proses bağlantı seçenekleri
• WHG’ye uygun taşma ve sızıntı koruma onayı
• Ekonomik fiş bağlantı seçenekleri

Çalışma Prensibi

Titreşim çatalı, piezoelektrik sürücü ile rezonans frekansında titreştirilir. Çatal sıvı ile kaplandığında frekans değişir. Elektronik devre bu değişimi izleyerek çatalın serbest mi yoksa sıvı içinde mi olduğunu algılar ve anahtarlama çıkışı üretir.

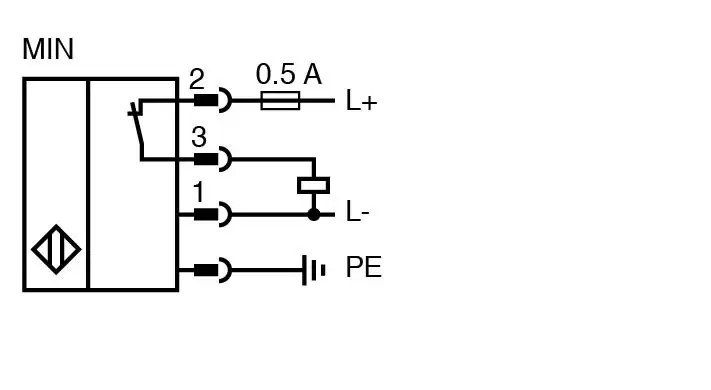

Çalışma Modları

• MAX (Maksimum Güvenlik): Seviye çatalın altında iken çıkış kapalıdır. Taşma koruması için uygundur.
• MIN (Minimum Güvenlik): Çatal sıvı içinde iken çıkış kapalıdır. Pompa kuru çalışma koruması için uygundur.
• Güç kesintisi veya arıza durumunda güvenli konuma geçiş (quiescent current principle)

Teknik Özellikler

Besleme

• DC-PNP: 10 ... 35 V DC (3 telli)
• AC/DC: 20 ... 253 V AC/DC (2 telli)
• Akım tüketimi: DC < 15 mA / AC/DC < 3.8 mA
• Güç tüketimi: DC < 975 mW / AC/DC < 850 mW

Ölçüm Özellikleri

• Ölçülen değişken: Yoğunluk
• Minimum yoğunluk: 0.7 g/cm³ (opsiyonel > 0.5 g/cm³)
• Anahtarlama noktası: 13 mm ± 1 mm
• Histerezis: maks. 3 mm
• Tekrarlanabilirlik: ± 1 mm (DIN 61298-2)
• Anahtarlama süresi: 0.5 s (kaplı), 1.0 s (açık)
• Ölçüm frekansı: ~1100 Hz (havada)

Proses Koşulları

• Proses sıcaklığı: -40 ... +150 °C
• Proses basıncı: -1 ... +40 bar
• Akışkan tipi: Sıvı
• Viskozite: 1 ... 10000 mPa·s
• Katı partikül: < Ø5 mm

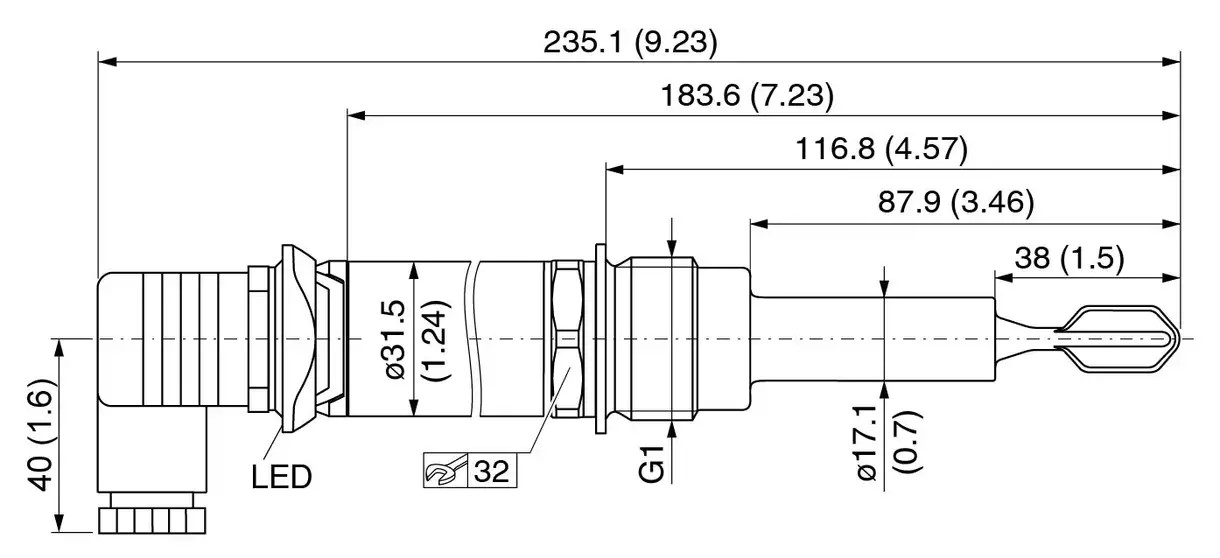

Mekanik Özellikler

• Koruma sınıfı: IP65 / IP67 / IP68 (bağlantıya bağlı)
• NEMA 4X / 6P muhafaza seçenekleri
• Bağlantı seçenekleri: M12, M16, NPT1/2, QUICKON, 5 m kablo
• Proses bağlantıları: G1/2, G3/4, G1, R1/2, R3/4, R1, MNPT1/2, MNPT3/4, MNPT1
• Yüzey kalitesi: Ra < 3.2 µm

Çevresel Koşullar

• Ortam sıcaklığı: -40 ... +70 °C
• Depolama sıcaklığı: -40 ... +85 °C
• Yüksek titreşim ve darbe dayanımı (EN 60068)

Gösterge ve Test

• Yeşil LED: Çalışmaya hazır
• Kırmızı LED: Arıza
• Sarı LED: Çalışma modu
• Opsiyonel test mıknatısı ile fonksiyon testi

Sertifikalar ve Onaylar

• WHG’ye göre taşma koruma onayı (Z-65.11-554)
• WHG’ye göre sızıntı tespit sistemi onayı (Z-65.40-555)
• 2014/30/EU EMC Direktifi
• 2014/35/EU Alçak Gerilim Direktifi
• IEC 60529 koruma sınıfı

Uygulama Alanları

• Kimya ve petrokimya tesisleri
• Su ve atık su arıtma sistemleri
• Tank seviye kontrolü
• Pompa kuru çalışma koruması
• Taşma önleme sistemleri

Pepperl+Fuchs Vibracon LVL-A7, zorlu endüstriyel koşullarda yüksek hassasiyet, uzun ömür ve güvenli seviye kontrolü sunar. Kompakt yapısı sayesinde mevcut sistemlere kolayca entegre edilebilir.
