| Uygulama Notu / Application Note |
Yalnızca endüstriyel kullanım için |
For industrial use only |

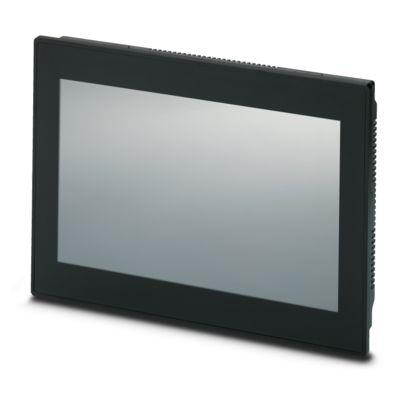

| Ürün Tipi / Product Type |
Operatör paneli |
Operator panel |
| İşlemci / Processor |
Arm® Cortex®-A7, 528 MHz i.MX6 UL |
Arm® Cortex®-A7, 528 MHz i.MX6 UL |
| İşletim Sistemi / Operating System |
Windows® Embedded Compact 7 |
Windows® Embedded Compact 7 |
| Ana Hafıza / Main Memory |
512 MB DDR3 SDRAM |
512 MB DDR3 SDRAM |
| Veri Depolama / Data Storage |
eMMC, 4 GB |
eMMC, 4 GB |
| Slotlar / Slots |
1 × SD |
1 × SD |
| Ekran Tipi / Display Type |
25.7 cm / 10.1" TFT |
25.7 cm / 10.1" TFT |
| Çözünürlük / Resolution |
1024 × 600 piksel (WSVGA) |
1024 × 600 pixels (WSVGA) |
| Dokunma Teknolojisi / Touch Technology |
Analog rezistif |
Analog resistive |
| Arka Aydınlatma / Backlight |
LED |
LED |
| Parlaklık / Brightness |
350 cd/m², tipik (ayarlanabilir) |
350 cd/m² typical (adjustable) |
| MTBF |
25 000 saat |
25 000 h |
| Renk Spektrumu / Color Spectrum |
16.7 milyon renk |
16.7 million colors |
| Görüş Açısı / Viewing Angle |
Sol 65°, Sağ 65°, Üst 45°, Alt 65° |
Left 65°, Right 65°, Top 45°, Bottom 65° |
| Arayüzler / Interfaces |
2 × COM (RS-232/422/485)1 × USB 2.0 Type A1 × USB 2.0 Type B |
2 × COM (RS-232/422/485)1 × USB 2.0 Type A1 × USB 2.0 Type B |
| Ağ / Network |
1 × Ethernet (10/100 Mbps), RJ45 |
1 × Ethernet (10/100 Mbps), RJ45 |
| Bus Sistemi / Bus System |
Yok |
None |
| Kullanıcı Yazılımı / User Software |
Visu+ |
Visu+ |
| Besleme Gerilimi / Supply Voltage |
24 V DC ±15 % |
24 V DC ±15 % |
| Tipik Akım Tüketimi / Typical Current |
0,3 A |
0.3 A |
| Montaj Tipi / Mounting Type |
Önden montaj |
Front mounting |
| Muhafaza Malzemesi / Housing Material |
Plastik |
Plastic |
| Koruma Sınıfı / Protection Class |
IP66 (ön), IP20 (arka) |
IP66 (front), IP20 (rear) |
| Çalışma Sıcaklığı / Operating Temperature |
0 °C … 50 °C |
0 °C … 50 °C |
| Depolama Sıcaklığı / Storage Temperature |
–20 °C … 85 °C |
–20 °C … 85 °C |
| Bağıl Nem / Relative Humidity |
%10 … %95 (yoğuşmasız) |
10 % … 95 % (non-condensing) |
| Şok / Shock Test |
DIN EN 60068-2-27 |
DIN EN 60068-2-27 |
| Titreşim / Vibration |
DIN EN 60068-2-6 |
DIN EN 60068-2-6 |
| Dış Boyutlar / Overall Dimensions |
268 × 190 × 5 mm (ön plaka) |
268 × 190 × 5 mm (front plate) |
| Montaj Ölçüleri / Cut-out Dimensions |
256 × 178 × 33 mm |
256 × 178 × 33 mm |
