| Uygulamaya Yönelik Not / Application Note |
Yalnızca endüstriyel kullanım için |
For industrial use only |

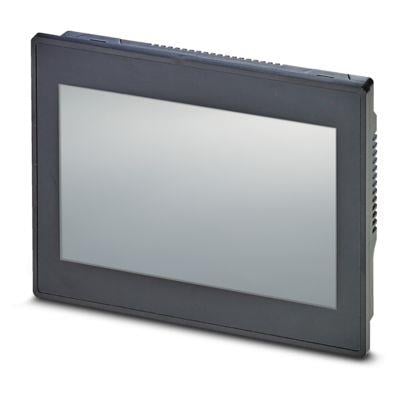

| Ürün Tipi / Product Type |
Operatör paneli |
Operator panel |
| İşlemci / Processor |
Arm® Cortex®-A7, 528 MHz i.MX6 UL |
Arm® Cortex®-A7, 528 MHz i.MX6 UL |
| İşletim Sistemi / Operating System |
Windows® Embedded Compact 7 |
Windows® Embedded Compact 7 |
| Ana Hafıza / Main Memory |
512 MB DDR3 SDRAM |
512 MB DDR3 SDRAM |
| Veri Depolama / Data Storage |
eMMC, 4 GB |
eMMC, 4 GB |
| Slotlar / Slots |
1 × SD |
1 × SD |
| Ekran Tipi / Display Type |
17.8 cm / 7" TFT |
17.8 cm / 7" TFT |
| Çözünürlük / Resolution |
800 × 480 piksel (WVGA) |
800 × 480 pixels (WVGA) |
| Dokunma Teknolojisi / Touch Technology |
Analog rezistif |
Analog resistive |
| Arka Aydınlatma / Backlight |
LED |
LED |
| Parlaklık / Brightness |
350 cd/m² tipik (ayarlanabilir) |
350 cd/m² typical (adjustable) |
| MTBF |
25 000 saat |
25 000 h |
| Renk Spektrumu / Color Spectrum |
16.7 milyon renk |
16.7 million colors |
| Görüş Açısı / Viewing Angle |
Sol 70°, Sağ 70°, Üst 50°, Alt 70° |
Left 70°, Right 70°, Top 50°, Bottom 70° |
| Arayüzler / Interfaces |
2 × COM (RS-232/422/485)1 × USB 2.0 Type A1 × USB 2.0 Type B |
2 × COM (RS-232/422/485)1 × USB 2.0 Type A1 × USB 2.0 Type B |
| Ağ / Network |
1 × Ethernet (10/100 Mbps), RJ45 |
1 × Ethernet (10/100 Mbps), RJ45 |
| Bus Sistemi / Bus System |
Bus sistemi olmadan |
None |
| Kullanıcı Yazılımı / User Software |
Visu+ |
Visu+ |
| Güç Kaynağı / Power Supply |
24 V DC ±15 % |
24 V DC ±15 % |
| Tipik Akım Tüketimi / Typical Current |
0,4 A |
0.4 A |
| Montaj Tipi / Mounting Type |
Önden montaj |
Front mounting |
| Muhafaza Malzemesi / Housing Material |
Plastik |
Plastic |
| Koruma Sınıfı / Protection Class |
IP66 (ön), IP20 (arka) |
IP66 (front), IP20 (rear) |
| Çalışma Sıcaklığı / Operating Temp. |
0 °C … 50 °C |
0 °C … 50 °C |
| Depolama Sıcaklığı / Storage Temp. |
–20 °C … 85 °C |
–20 °C … 85 °C |
| Bağıl Nem / Relative Humidity |
%10 … %95 (yoğuşmasız) |
10 % … 95 % (non-condensing) |
| Şok / Shock |
DIN EN 60068-2-27 |
DIN EN 60068-2-27 |
| Titreşim / Vibration |
DIN EN 60068-2-6 |
DIN EN 60068-2-6 |
| Dış Boyutlar / Overall Dimensions |
186 × 138 × 5 mm (ön plaka) |
186 × 138 × 5 mm (front plate) |
| Montaj Ölçüleri / Cut-out Dimensions |
175 × 127 × 31 mm |
175 × 127 × 31 mm |
