| Uygulama Notu / Application Note |
Yalnızca endüstriyel kullanım için |
For industrial use only |

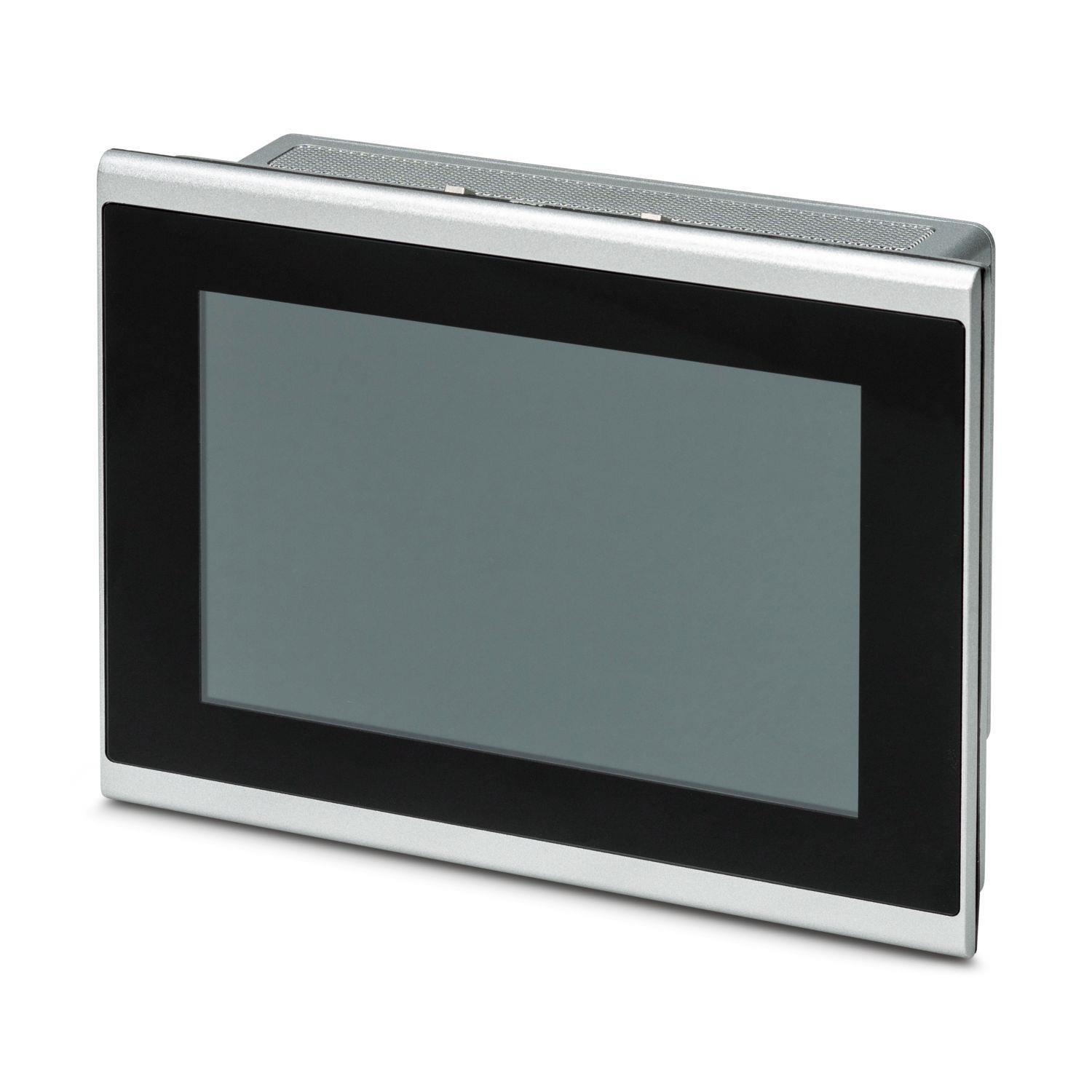

| Ürün Tipi / Product Type |
Operatör paneli |
Operator panel |
| Ağırlık / Weight |
1,3 kg |
1.3 kg |
| İşlemci / Processor |
Arm® Cortex®-A9, 800 MHz |
Arm® Cortex®-A9, 800 MHz |
| İşletim Sistemi / Operating System |
Windows® Embedded Compact 7 |
Windows® Embedded Compact 7 |
| Veri Depolama / Data Storage |
Flash eMMC, 8 GB |
Flash eMMC, 8 GB |
| Slotlar / Slots |
1 × microSD |
1 × microSD |
| Ekran Tipi / Display Type |
17.8 cm / 7" TFT |
17.8 cm / 7" TFT |
| Çözünürlük / Resolution |
800 × 480 piksel (WVGA) |
800 × 480 pixels (WVGA) |
| Dokunma Teknolojisi / Touch Technology |
Projektif-kapasitif (PCAP) |
Projected capacitive (PCAP) |
| Arka Aydınlatma / Backlight |
LED |
LED |
| Parlaklık / Brightness |
500 cd/m² tipik (ayarlanabilir) |
500 cd/m² typical (adjustable) |
| MTBF |
50 000 saat |
50 000 h |
| Renk Spektrumu / Color Spectrum |
16,7 milyon renk |
16.7 million colors |
| Görüş Açısı / Viewing Angle |
Sol/Sağ/Üst/Alt: 89° |
Left/Right/Top/Bottom: 89° |
| Arayüzler / Interfaces |
2 × USB 2.0, 1 × COM (RS-232/422/485) |
2 × USB 2.0, 1 × COM (RS-232/422/485) |
| Opsiyonel Arayüz / Optional Interface |
Yok |
None |
| Ağ / Network |
1 × Ethernet (10/100/1000 Mbps), RJ45 |
1 × Ethernet (10/100/1000 Mbps), RJ45 |
| Bus Sistemi / Bus System |
Yok |
None |
| Kullanıcı Yazılımı / User Software |
Visu+ |
Visu+ |
| Runtime Sistemi / Runtime System |
Visu+ Runtime |
Visu+ Runtime |
| Akü Ömrü / Battery Service Life |
5 yıl (tipik) |
5 years (typical) |
| Besleme Gerilimi / Supply Voltage |
24 V DC ±20 % (18–32 V) |
24 V DC ±20 % (18–32 V) |
| Maks. Akım / Max Current |
1.81 A @ 24 V DC (maks. konfigürasyon) |
1.81 A @ 24 V DC (max configuration) |
| Tipik Akım / Typical Current |
0.61 A @ 24 V DC |
0.61 A @ 24 V DC |
| Gerçek Zaman Saati / Real-Time Clock |
Evet (akü destekli) |
Yes (battery-backed) |
| Montaj / Mounting |
Önden montaj |
Front mounting |
| Ön Plaka Malzemesi / Front Plate Material |
Alüminyum (natürel anodize) |
Aluminium (natural anodized) |
| Muhafaza / Housing |
Alüminyum dökme alaşım, toz kaplı |
Die-cast aluminium, powder-coated |
| Bağlantı / Connection Method |
Vidalı klemens |
Screw terminals |
| İletken Kesiti / Conductor Size |
Tek telli/solid: 0.2–2.5 mm²
Çok telli/stranded: 0.2–2.5 mm² |
Solid: 0.2–2.5 mm²
Stranded: 0.2–2.5 mm² |
| Kablo Soyma / Stripping Length |
7 mm |
7 mm |
| Koruma Sınıfı / Protection Class |
IP66 (ön), IP20 (arka) |
IP66 (front), IP20 (rear) |
| Çalışma Sıcaklığı / Operating Temp. |
–20 °C … +50 °C |
–20 °C … +50 °C |
| Depolama Sıcaklığı / Storage Temp. |
–25 °C … +85 °C |
–25 °C … +85 °C |
| Bağıl Nem / Humidity |
%5 … %85 (yoğuşmasız) |
5 % … 85 % (non-condensing) |
| Titreşim / Vibration |
1 g |
1 g |
| Dış Boyutlar / Overall Dimensions |
202 × 146 × 51 mm (ön plaka) |
202 × 146 × 51 mm (front plate) |
| Montaj Ölçüleri / Cut-out Dimensions |
195 × 139 mm |
195 × 139 mm |
