| Uygulama Notu / Application Note |
Yalnızca endüstriyel kullanım için |
For industrial use only |
| Ürün Tipi / Product Type |

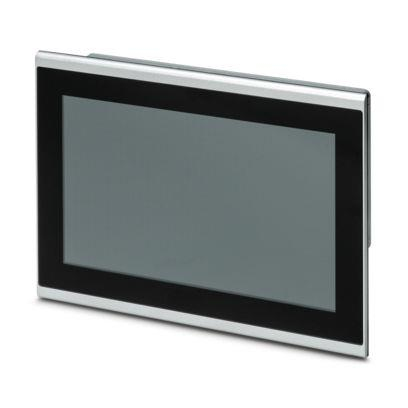

Operatör paneli |
Operator panel |
| Ağırlık / Weight |
2,1 kg |
2.1 kg |
| İşlemci / Processor |
Arm® Cortex®-A9, 800 MHz |
Arm® Cortex®-A9, 800 MHz |
| İşletim Sistemi / Operating System |
Windows® Embedded Compact 7 |
Windows® Embedded Compact 7 |
| Veri Depolama / Data Storage |
Flash eMMC, 8 GB |
Flash eMMC, 8 GB |
| Slotlar / Slots |
1× microSD |
1× microSD |
| Ekran Tipi / Display Type |
25.9 cm / 10.2" TFT |
25.9 cm / 10.2" TFT |
| Çözünürlük / Resolution |
1280 × 800 piksel (WXGA) |
1280 × 800 pixels (WXGA) |
| Dokunma Teknolojisi / Touch Technology |
Projektif-kapasitif (PCAP) |
Projected capacitive (PCAP) |
| Arka Aydınlatma / Backlight |
LED |
LED |
| Parlaklık / Brightness |
500 cd/m² tipik (ayarlanabilir) |
500 cd/m² typical (adjustable) |
| MTBF |
50 000 saat |
50 000 h |
| Renk Sayısı / Color Spectrum |
16.7 milyon renk |
16.7 million colors |
| Görüş Açısı / Viewing Angle |
Sol/Sağ/Üst/Alt: 85° |
Left/Right/Top/Bottom: 85° |
| Arayüzler / Interfaces |
2× USB 2.0, 1× COM (RS-232/422/485) |
2× USB 2.0, 1× COM (RS-232/422/485) |
| Opsiyonel Arayüz / Optional Interface |
Yok |
None |
| Ağ / Network |
1× Ethernet (10/100/1000 Mbps), RJ45 |
1× Ethernet (10/100/1000 Mbps), RJ45 |
| Bus Sistemi / Bus System |
Yok |
None |
| Kullanıcı Yazılımı / User Software |
Visu+ |
Visu+ |
| Runtime Sistemi / Runtime System |
Visu+ Runtime |
Visu+ Runtime |
| Akü Ömrü / Battery Service Life |
5 yıl (tipik) |
5 years (typical) |
| Besleme Gerilimi / Supply Voltage |
24 V DC ±20 % (18…32 V aralığı) |
24 V DC ±20 % (range 18…32 V) |
| Maks. Akım / Max Current |
1.81 A @ 24 V DC (max config) |
1.81 A @ 24 V DC (max config) |
| Tipik Akım / Typical Current |
0.79 A @ 24 V DC |
0.79 A @ 24 V DC |
| Gerçek Zaman Saati / Real-Time Clock |
Var (akülü) |
Yes (battery-backed) |
| Montaj / Mounting |
Önden montaj |
Front mounting |
| Ön Plaka Malzemesi / Front Plate Material |
Alüminyum (natürel anodize) |
Aluminium (natural anodized) |
| Muhafaza / Housing |
Alüminyum dökme alaşım, toz kaplı |
Die-cast aluminium, powder-coated |
| Bağlantı / Connection Method |
Vidalı klemens |
Screw terminals |
| İletken Kesiti / Conductor Size |
Tek telli / Solid: 0.2–2.5 mm²; Çok telli / Stranded: 0.2–2.5 mm² |
Solid: 0.2–2.5 mm²; Stranded: 0.2–2.5 mm² |
| Kablo Soyma / Stripping Length |
7 mm |
7 mm |
| Koruma Sınıfı / Protection Class |
IP66 (ön), IP20 (arka) |
IP66 (front), IP20 (rear) |
| Çalışma Sıcaklığı / Operating Temp. |
−20 °C … +50 °C |
−20 °C … +50 °C |
| Depolama Sıcaklığı / Storage Temp. |
−25 °C … +85 °C |
−25 °C … +85 °C |
| Bağıl Nem / Humidity |
%5 … %85 (yoğuşmasız) |
5 % … 85 % (non-condensing) |
| Titreşim / Vibration |
1 g |
1 g |
| Dış Boyutlar / Overall Dimensions |
263 × 200 × 51 mm (ön plaka) |
263 × 200 × 51 mm (front plate) |
| Montaj Ölçüleri / Cut-out Dimensions |
252 × 189 mm (kesit) |
252 × 189 mm (cut-out) |
| Ürün Numarası / Product No. |
1190417 |
1190417 |
| Ambalaj Birimi / Packaging Unit |
1 adet |
1 pc |
| Satış Kodu / Sales Code |
DRC |
DRC |
| Ürün Kodu / Product Code |
DRCADC |
DRCADC |
| GTIN |
4063151239176 |
4063151239176 |
| Ağırlık (ambalaj dâhil) / Weight (with package) |
2.260 g |
2.260 g |
| Ağırlık (ambalaj hariç) / Weight (without package) |
2.100 g |
2.100 g |
| Gümrük Tarife No / Customs Tariff No. |
84714100 |
84714100 |
| Menşe Ülke / Country of Origin |
TW (Tayvan) |
TW (Taiwan) |
