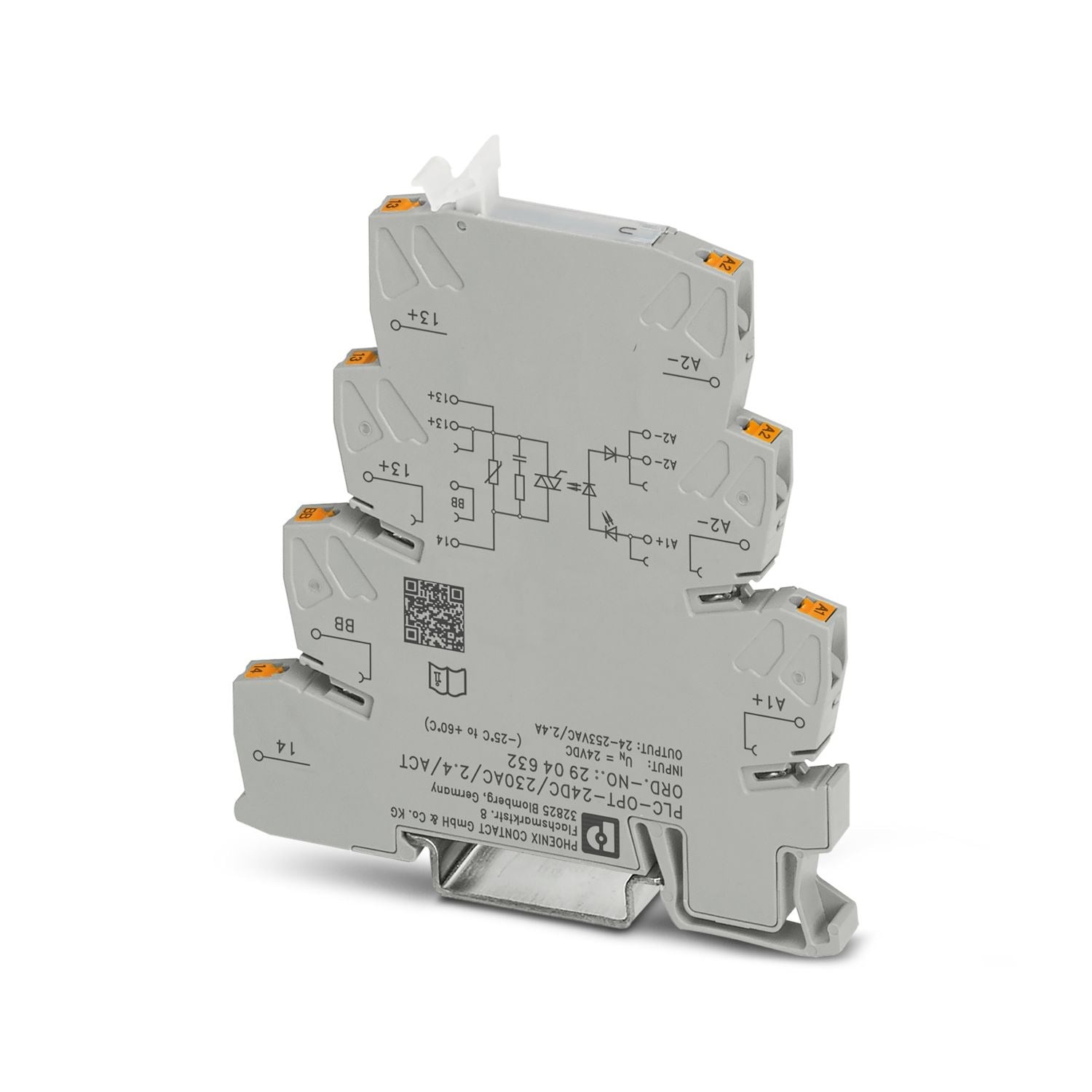

Phoenix Contact 2904632 PLC-OPT-24DC/230AC/2.4/ACT, PLC-INTERFACE serisine ait, çıkış fonksiyonları için geliştirilmiş yüksek performanslı bir solid-state röle modülüdür. Push-in bağlantı teknolojisi, entegre katı hal röle yapısı ve DIN ray montaj uyumu ile endüstriyel otomasyon uygulamalarında güvenilir anahtarlama sağlar.
✔ 24 V DC giriş gerilimi
✔ 24–253 V AC / 2,4 A çıkış kapasitesi
✔ 1 N/O (normalde açık) elektronik kontak
✔ Push-in bağlantı teknolojisi
✔ DIN rayı montaj (NS 35/7,5)
✔ 10 ms hızlı anahtarlama süresi
Ürün Açıklaması
PLC-OPT-24DC/230AC/2.4/ACT, PLC sistemlerinden gelen 24 V DC kontrol sinyallerini yüksek gerilim AC yüklerine dönüştürmek için tasarlanmıştır. Mekanik röle yerine solid-state yapı kullanılması sayesinde sessiz çalışma, yüksek anahtarlama hızı ve uzun ömür sunar.
Sıfır geçiş anahtarlama (zero-cross) özelliği ile yük üzerinde oluşabilecek ani akım darbeleri azaltılır. Bu sayede özellikle rezistif ve endüktif yüklerde güvenli kullanım sağlar.
Öne Çıkan Özellikler
- Solid-state (yarı iletken) çıkış teknolojisi
- 1 N/O elektronik çıkış kontak yapısı
- 24–253 V AC geniş çıkış aralığı
- 2,4 A sürekli akım kapasitesi
- Push-in hızlı kablolama sistemi
- Düşük güç kaybı (0,19 W)
- DIN rayına kolay montaj
- Yüksek anahtarlama ömrü (mekanik parça yok)
Teknik Özellikler
| Ürün Numarası |
2904632 |
| Ürün Tipi |
Solid-state Röle Modülü |
| Seri |
PLC-INTERFACE |
| Giriş Gerilimi |
24 V DC |
| Giriş Gerilim Aralığı |
19,2 – 28,8 V DC |
| Çıkış Gerilimi |
24 – 253 V AC |
| Çıkış Akımı |
2,4 A |
| Kontak Tipi |
1 N/O (Elektronik) |
| Anahtarlama Süresi |
~10 ms |
| Maks. Güç Kaybı |
0,19 W |
| Bağlantı Tipi |
Push-in |
| Kablo Kesiti |
0,14 – 2,5 mm² |
| Montaj |
DIN rayı (NS 35/7,5) |
| Genişlik |
6,2 mm |
| Yükseklik |
80 mm |
| Derinlik |
94 mm |
| Koruma Sınıfı |
IP20 |
| Çalışma Sıcaklığı |
-25°C / +60°C |
Kullanım Alanları
- Endüstriyel otomasyon sistemleri
- PLC çıkış sinyal anahtarlama
- Makine kontrol panoları
- AC yük sürme uygulamaları
- Isıtma ve aydınlatma kontrol sistemleri
Avantajları
Mekanik rölelere göre daha uzun ömür, sessiz çalışma ve yüksek hız sunar. Özellikle sık anahtarlama yapılan uygulamalarda bakım ihtiyacını azaltır ve sistem kararlılığını artırır.
