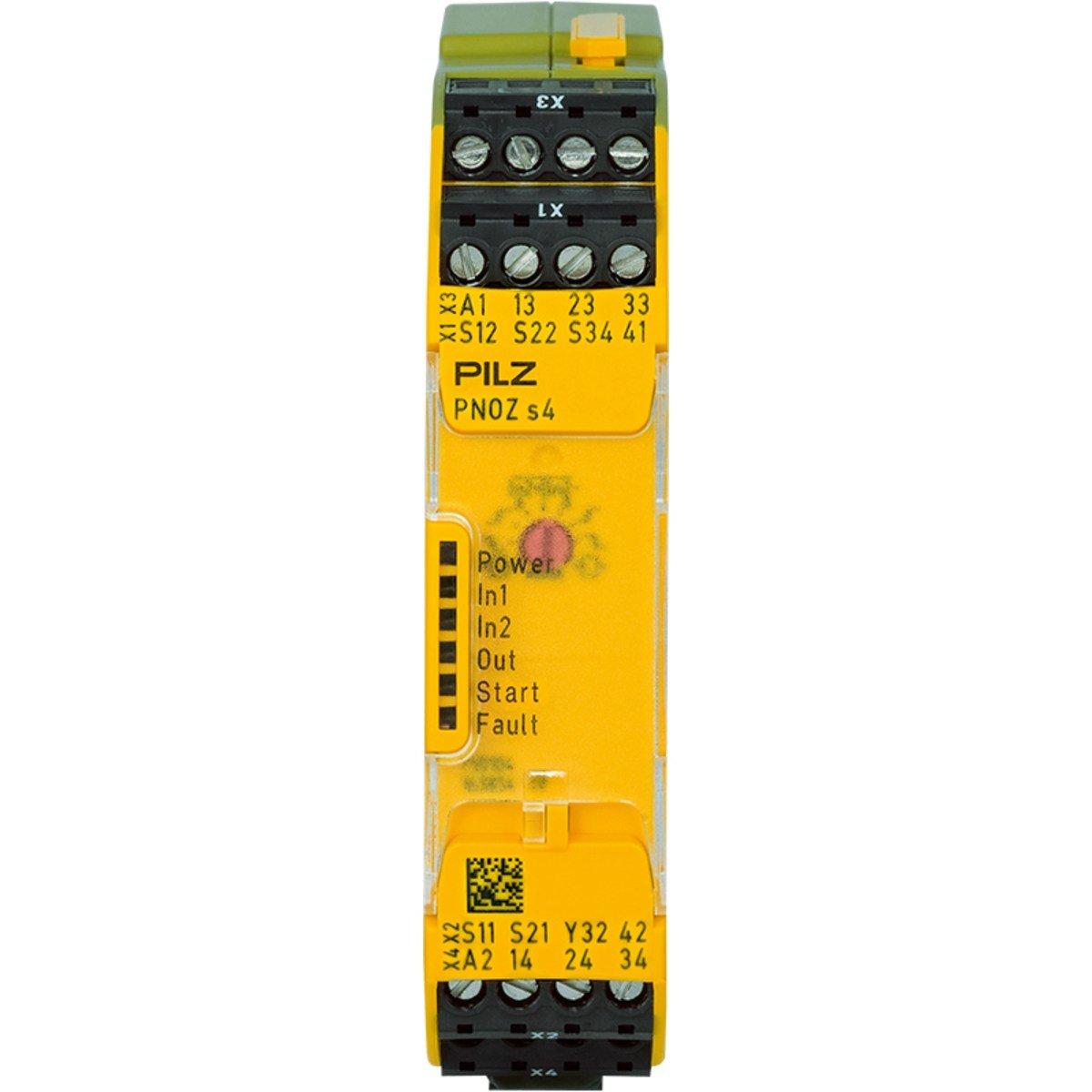

Pilz 750104 PNOZ s4 24VDC Emniyet Rölesi – PNOZsigma

Pilz 750104 PNOZ s4, PNOZsigma serisine ait bağımsız bir emniyet rölesidir. Acil durdurma (E-STOP), emniyet kapıları ve ışık bariyerleri gibi güvenlik uygulamalarının izlenmesi için tasarlanmıştır. 24 V DC besleme gerilimi, 3 adet NO (normalde açık) ve 1 adet NC (normalde kapalı) emniyet kontağı ile kompakt 22,5 mm genişliğinde yüksek güvenlik performansı sunar.

Öne Çıkan Özellikler

• PNOZsigma serisi bağımsız emniyet rölesi
• 24 V DC besleme
• 3 NO + 1 NC + 1 yarı iletken çıkış (SC)
• 1/2 kanallı kablolama (kısa devre algılamalı/algılamasız)
• Manuel veya otomatik reset seçeneği
• E-STOP, emniyet kapısı ve ışık koruma sistemleri için uygun
• Kompakt tasarım – sadece 22,5 mm genişlik
• Geçmeli vidalı (takılabilir) terminaller

Elektriksel Teknik Veriler

• Besleme gerilimi: 24 V DC
• Güç tüketimi: 2.5 W (DC)
• Giriş sayısı: 2
• Yarı iletken çıkış sayısı: 1

Röle Çıkış Değerleri

• AC1: 240 V / 6 A
• DC1: 24 V / 6 A
• AC15: 230 V / 5 A
• DC13: 24 V
• UL onayı (AC): 240 VAC (aynı polarite)
• Kontak malzemesi: AgCuNi + 0,2 µm Au kaplama

Çevresel Özellikler

• Çalışma sıcaklığı: -10 ... +55 °C
• Nem: %93 r.h. (40°C)
• Yoğuşma: İzin verilmez
• EMC standartları: EN 60947-5-1, EN 61000-6-2, EN 61000-6-4, EN 61326-3-1
• Titreşim standardı: EN 60068-2-6
• Aşırı gerilim kategorisi: III / II
• Kirlilik derecesi: 2

Koruma ve Mekanik Özellikler

• Muhafaza koruma sınıfı: IP40
• Montaj konumu: Herhangi biri
• Muhafaza malzemesi: PC (üst, alt ve ön panel)
• Bağlantı tipi: Geçmeli vidalı terminal
• İletken kesiti: 24 – 12 AWG

Boyutlar ve Ağırlık

• Yükseklik: 98 mm
• Genişlik: 22.5 mm
• Derinlik: 120 mm
• Net ağırlık: 185 g
• Brüt ağırlık: 195 g

Uygulama Alanları

• Acil durdurma devreleri (E-STOP)
• Emniyet kapısı izleme
• Işık bariyeri ve ışık perdeleri
• Makine güvenlik sistemleri
• Endüstriyel otomasyon güvenlik uygulamaları

Pilz PNOZ s4 750104 emniyet rölesi, kompakt yapısı, güvenilir kontak teknolojisi ve uluslararası standartlara uygunluğu ile makine ve tesis güvenliği için yüksek performanslı bir çözümdür.
