| Versiyon |
| ürün marka adı |
SENTRON |
| ürün tanımı |

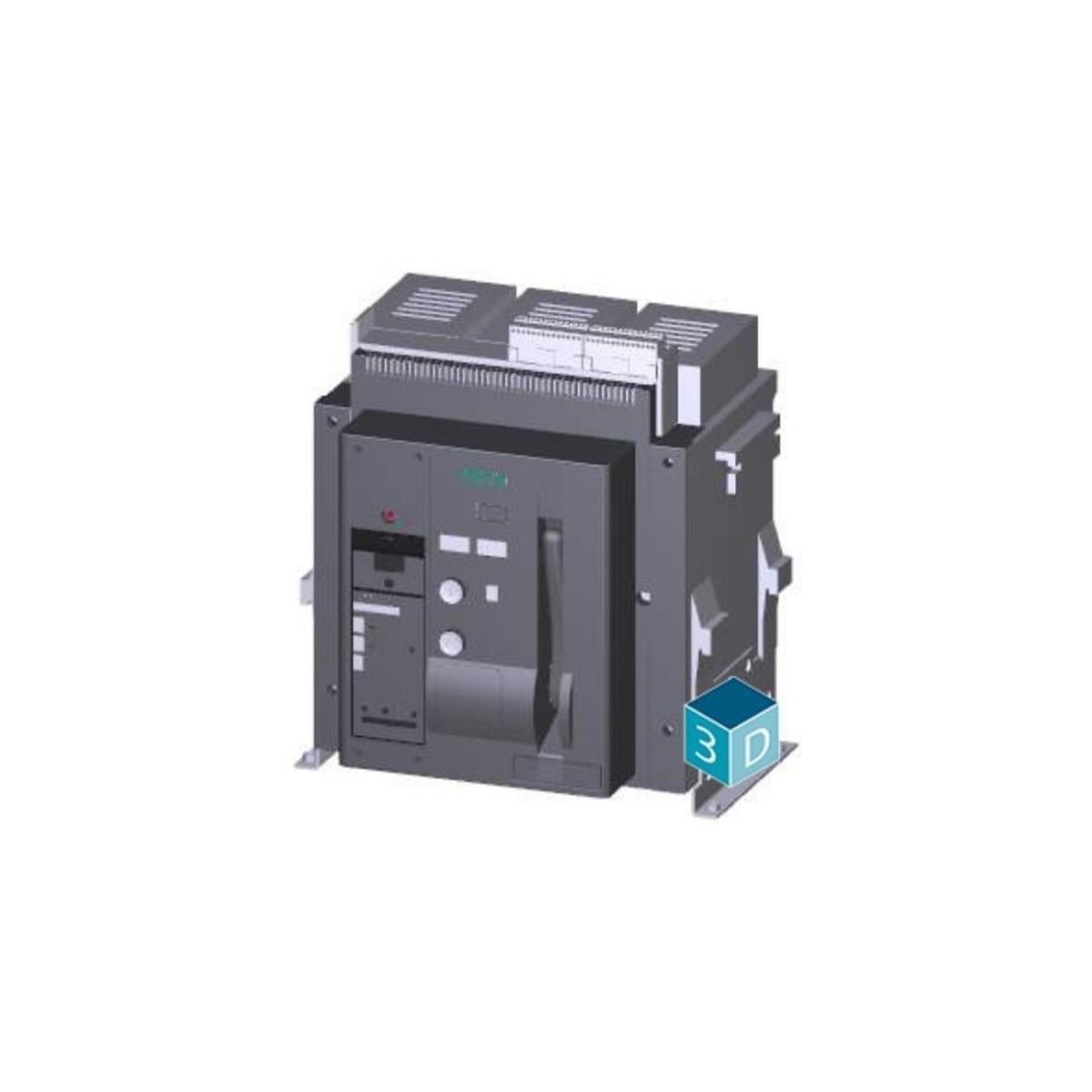

açık devre kesici 3WT |
| ürün modeli |
IEC 60947-2 |
| çalıştırma elemanı modeli |
Çalıştırma çubuğu |
| anahtar tahriki modeli |
Akümülatörlü manüel tahrikli, mekanik kapatmalı |
| anahtar tahriki modeli motor tahriki |
Hayır |
| aşιrι akımı tetikelyici modeli |
ETU35WT |
| Genel teknik veriler |
| kutup sayısı |
3 |
| devre kesici ebadı |
II |
| mekanik kullanım süresi (işletim çevrimleri) tipik |
10.000 |
| elektrik çalışma süresi (işletim çevrimleri) tipik |
4 000 |
| Hesap kategorisi |
B |
| Karakteristik eğri geçiş süreci karakteristiği |
DS_3WT8 |
| Ülke kodu |
TR |
| Güç şalteri ana model |
3WT8 |
| referans işareti DIN 40719'un değiştirilebilmesi IEC 204-2 sürdürülemez IEC 750 |
Q |
| Gerilim |
| Nominal gerilim gerilimi Ue maks. |
500 V |
| Ölçülen Özellik Gerilim Ui |
1000 V |
| Yalıtım gerilimi anma değeri |
690 V |
| Yalıtım gerilimi (Ui) AC'de anma değeri |
1000 V |
| şok gerilim dayanımı anma değeri |
12 kV |
| anahtar |
|
| ● AC'de 50/60 Hz'de anma değeri |
500 V |
| Koruma Sınıfı |
| IP koruma türü |
IP20 |
| Aşιrι akım devindiricisinin koruma fonksiyonu |
LSI |
| Ana devre |
| parçacık miktarı 1 anma değeri |
50 Hz |
| Yardımcı devre |
| CO kontak sayıları yardımcı kontaklar için |
0 |
| açıcı sayıları yardımcı kontaklar için |
2 |
| kapasitör sayısı yardımcı kontaklar için |
2 |
| sistemin yardımcı kontakları AC-15'te 230 V'ta |
6 A |
| Uygunluk |
| kullanma |
tesis / motor koruması |
| kullanma ayırma ayırma anahtarı |
Evet |
| ayarlanabilir |
| akım ayarlanabilir aktivasyon değeri kısa süre gecikmeli kısa devre rölesi |
|
| ● başlangıç değeri |
4 000 A |
| ● bitiş değeri |
38 400 A |
| akım ayarlanabilir aktivasyon değeri akıma bağlı aşırı yük tetikleyici başlangıç değeri |
1 280 A |
| Ürün Detayı |
| ürün bileşeni |
|
| ● yardιmcι anahtar |
Evet |
| ● sıkıştırma tetikleyicisi |
Hayır |
| ● düşük voltaj tetikleyicisi |
Hayır |
| ürün ilavesi değiştirilen motor tahriki |
Evet |
| Ürün fonksiyonu |
| ürün fonksiyonu |
|
| ● termik aşırı yük tetikleyici |
tür |
| ● topraklama koruması |
Hayır |
| ● nötr iletken için kısa devre ve aşırı yük koruması |
Hayır |
| ● aşırı yük koruması |
Evet |
