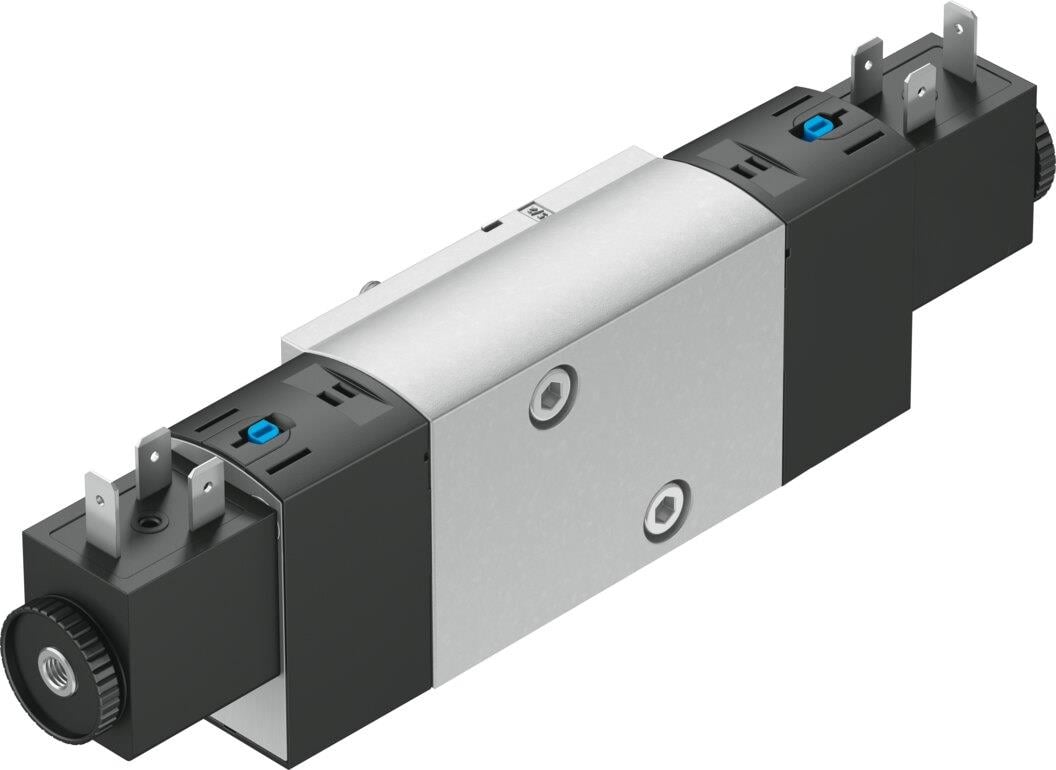

| Valf fonksiyonu |
5/2 çift bobinli, 5/2 veya 3/2 dönüştürülebilir, 5/3 basınçlandırılmış, 5/3 tahliye edilmiş, 5/3 kapalı |
| Çalıştırma türü |
Elektrikli |
| Yapı genişliği |
32 mm |
| Standart nominal debi |
800 l/dak ... 1350 l/dak (DIN 1343'e göre normalleştirilmiş) |
| Pnömatik çalışma bağlantısı |
NAMUR bağlantı şeması |
| Çalışma gerilimi |
110V AC, 120V AC, 12V DC, 230V AC, 240V AC, 24V AC, 24V DC, 48V AC, 48V DC, bobin aracılığıyla ayrıca sipariş edilmelidir |
| Çalışma basıncı |
0.15 MPa ... 1 MPa / 1.5 bar ... 10 bar |
| Tasarım |
Piston sürgüsü, Plaka yuvası |
| Geri alma türü |
Mekanik yay |
| Ruhsat |
c UL us - Tanınan (OL), CE işareti, ATEX direktifleri ve diğer uluslararası patlama koruma onayları |
| Sertifikayı düzenleyen kuruluş |
DNVGL-TAA000011J, IECEx BVS 15.0020X, IECEx BVS 15.0075X |
| ATEX kategorisi, gaz |
II 2G, II 3G |
| ATEX kategorisi, toz |
II 2D, II 3D |
| Ex ateşleme koruma sınıfı |
AEx m II T4, Ex db IIC T4 Gb, Ex db IIC T5 Gb, Ex ia IIC T6 Ga, Ex ia IIC T6...T5 Ga, Ex mb IIC T6, Ex nA IIC T5 X Gc |
| Ex ateşleme koruma sınıfı, toz |
Ex mb tb IIIC T80°C, Ex t IIIC T80°C Db, Ex tb IIIC T100°C Db, Ex tb IIIC T135°C Db, Ex tc IIIC T95°C X Dc |
| Ex ortam sıcaklığı |
-20°C ... +50°C, -20°C ... +60°C, -40°C ... +50°C, -40°C ... +65°C, -65°C ... +40°C, -65°C ... +55°C, T4/T130°C: -20°C ... +60°C, T5/T95°C: -20°C ... +60°C, T5/T95°C: -30°C ... +65°C, T6/T85°C: -20°C ... +50°C, T6/T80°C: -30°C ... +50°C |
| Koruma türü |
IP65, IP66, IP67, soketli (IEC 60529'a göre) |
| Hava tahliye fonksiyonu |
Kısılabilir |
| Sızdırmazlık prensibi |
Yumuşak |
| Montaj konumu |
Herhangi bir |
| Karşılık geldiği norm |
VDI/VDE 3845 (NAMUR) |
| Manuel kumanda |
Kilitlemeli, yok, basmalı, üzeri örtülü |
| Kontrol türü |
Pilot kumandalı |
| Pilot hava beslemesi |
Dahili |
| Akış yönü |
Tersine çevrilemez |
| Sembol |
00991005, 00991018, 00991021, 00991080, 00991082, 00991083, 00991728, 00991831, 00991953, 00995701 |
| Örtüşme |
Pozitif kapsama, negatif kapsama |
| Sinyal durumu göstergesi |
Aksesuarlarla |
| b değeri |
0.4 ... 0.5 |
| C değeri |
2.1 l/sbar ... 5.6 l/sbar |
| Standart anma debisi, tahliye havası |
110 l/dak (geri yönlendirme 4->3) |
| Kapama anahtarlama süresi |
6 ms ... 120 ms |
| Açma anahtarlama süresi |
4 ms ... 35 ms |
| Değiştirme anahtarlama süresi |
2 ms ... 55 ms |
| Devreye girme süresi |
100% |
| Bobin karakteristik değerleri |
Çoklu AC/DC seçenekleri, toplama ve tutma güçleri detaylı (bkz. yukarıdaki veri) |
| İzin verilen gerilim dalgalanmaları |
+/- 10% |
| Patlamaya karşı koruma |
Çeşitli Sınıf I/II/III ve Zone 0/1/2/20/21/22 onayları (IEC-EX, ATEX, KR, ABD) |
| İşletim ortamı |
ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava |
| İşletim / kontrol ortamı hakkında not |
Yağlı işletim mümkün (diğer işletimde gerekli) |
| Korozyon direnci sınıfı KBK |
2 - orta derece korozyona maruziyet |
| LABS uygunluğu |
VDMA24364-B2-L, VDMA24364 Zone III |
| Akışkan sıcaklığı |
-20°C ... 60°C |
| Ortam sıcaklığı |
-20°C ... 60°C |
| Ürün ağırlığı |
335 g ... 685 g |
| Elektrik bağlantısı |
3 kutuplu, A formu, B formu, Kablo rakoru M20x1,5, M12x1 (A kodlu), Soket EN 175301-803 (11 mm) |
| Montaj türü |
Geçiş deliği ile |
| Havalandırma açıklığı bağlantı |
Toplanmadı |
| Pnömatik bağlantılar |
1: G1/4, 1/4 NPT, QS-6, QS-8, QS-10, QS-1/4, QS-5/16, QS-3/8
2: NAMUR bağlantı şeması
3: G1/4, 1/4 NPT, QS-6, QS-8, QS-10, QS-1/4, QS-5/16, QS-3/8
4: NAMUR bağlantı şeması
5: G1/4, 1/4 NPT, QS-6, QS-8, QS-10, QS-5/16, QS-1/4 |
