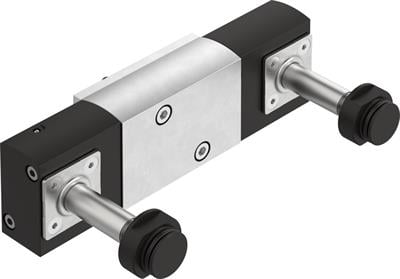

Özet Teknik Özellikler Valf fonksiyonu: 5/3, basınçlandırılmış Çalıştırma türü: Elektrikli (bobin aracılığıyla; bobin ayrı sipariş edilir) Yapı genişliği: 32 mm Standart nominal debi: 950 l/dak (DIN 1343'e göre normalleştirilmiş) Pnömatik çalışma bağlantısı: NAMUR bağlantı şeması (VDI/VDE 3845) Çalışma basıncı: 0.3 MPa ... 0.8 MPa (3 bar ... 8 bar) Tasarım: Piston sürgüsü, mekanik yay ile geri alma Sızdırmazlık prensibi: Yumuşak (NBR sızdırmazlık elemanları) Ayrıntılı Teknik Özellikler Özellik Detay Valf Fonksiyonu 5/3 basınçlandırılmış Çalıştırma Türü Elektrikli (bobin aracılığıyla; bobin ayrıca sipariş edilmelidir) Yapı Genişliği 32 mm Standart Nominal Debi 950 l/dak (DIN 1343'e göre) Pnömatik Çalışma Bağlantısı NAMUR bağlantı şeması (VDI/VDE 3845) Çalışma Basıncı 0.3 MPa ... 0.8 MPa (3 bar ... 8 bar) Geri Alma Türü Mekanik yay Hava Tahliye Fonksiyonu Kısılabilir Sızdırmazlık Prensibi Yumuşak (NBR) Montaj Konumu Herhangi bir Karşılık Geldiği Norm VDI/VDE 3845 (NAMUR) Manuel Kumanda Yok Kontrol Türü Pilot kumandalı (pilot hava beslemesi: dahili) Akış Yönü Tersine çevrilemez Sembol 00991083 Örtüşme Pozitif kapsama b Değeri 0.5 C Değeri 2.1 l/s·bar Kapama Anahtarlama Süresi 85 ms Açma Anahtarlama Süresi 24 ms Değiştirme Anahtarlama Süresi 60 ms Devreye Girme Süresi 100% Bobin Karakteristikleri Bkz. ayrı olarak sipariş edilecek bobin İşletim Ortamı ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava Yağlı İşletim Notu Yağlı işletim mümkün (diğer işletimde gerekli) Korozyon Direnci Sınıfı (KBK) 2 - orta derece korozyona maruziyet LABS Uygunluğu VDMA24364-B2-L Akışkan Sıcaklığı -20 °C ... 60 °C Ortam Sıcaklığı -20 °C ... 60 °C Ürün Ağırlığı 619 g Montaj Türü Geçiş deliği ile Havalandırma Açıklığı Bağlantı Toplanmadı Pnömatik Bağlantı 1 1/4" NPT Pnömatik Bağlantı 2 NAMUR bağlantı şeması Pnömatik Bağlantı 3 1/4" NPT Pnömatik Bağlantı 4 NAMUR bağlantı şeması Pnömatik Bağlantı 5 1/4" NPT Malzeme Notu RoHS uyumlu Gövde Malzemesi / Vida Malzemesi Gövde: Dövme alüminyum alaşım / Vidalar: Çelik, galvanize
