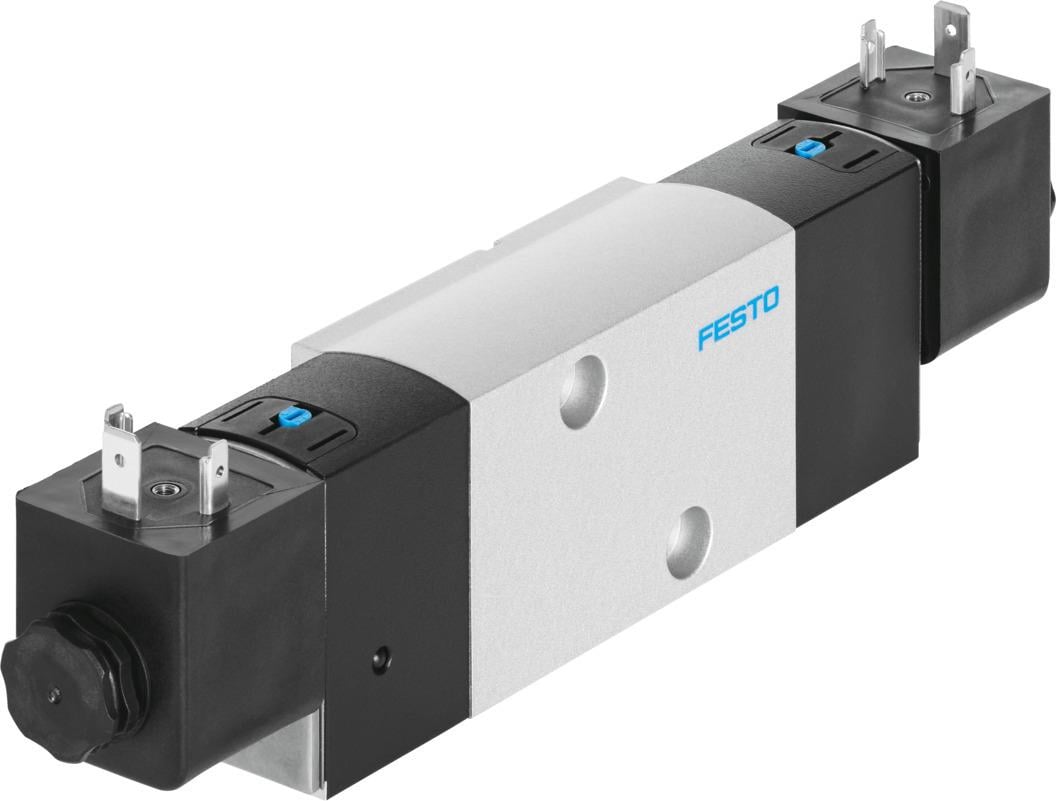

Festo - VSNC-FT-B52-D-G14-FN-1A1 (577298)

Özellik	Detay
Valf fonksiyonu	5/2 çift bobinli
Çalıştırma türü	Elektrikli
Yapı genişliği	32 mm
Standart nominal debi	1000 l/dak (DIN 1343'e göre normalleştirilmiş)
Pnömatik çalışma bağlantısı	NAMUR bağlantı şeması
Çalışma gerilimi	24V DC
Çalışma basıncı	0.15 MPa ... 0.8 MPa / 1.5 bar ... 8 bar
Tasarım	Plaka yuvası
Sertifikayı düzenleyen kuruluş	DNVGL-TAA000011J
Koruma türü	IP65 / IP67, soketli (IEC 60529'a göre)
Hava tahliye fonksiyonu	Kısılabilir
Sızdırmazlık prensibi	Yumuşak
Montaj konumu	Herhangi bir
Karşılık geldiği norm	VDI/VDE 3845 (NAMUR)
Manuel kumanda	Kilitlemeli, basmalı
Kontrol türü	Pilot kumandalı
Pilot hava beslemesi	Dahili
Akış yönü	Tersine çevrilemez
Sembol	00991005
Örtüşme	Negatif kapsama
Sinyal durumu göstergesi	Aksesuarlarla
b değeri	0.24
C değeri	4.6 l/sbar
Değiştirme anahtarlama süresi	16 ms
Devreye girme süresi	100%
Bobin karakteristik değerleri	24 V DC: 0,7 W
İzin verilen gerilim dalgalanmaları	+/- 10%
İşletim ortamı	ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not	Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK	2 - orta derece korozyona maruziyet
LABS uygunluğu	VDMA24364-B2-L
Akışkan sıcaklığı	-20 °C ... 60 °C
Ortam sıcaklığı	-20 °C ... 60 °C
Ürün ağırlığı	635 g
Elektrik bağlantısı	A formu, EN 175301-803 uyarınca
Montaj türü	Geçiş deliği ile
Havalandırma açıklığı bağlantı	Toplanmadı
Pnömatik bağlantı 1	G1/4
Pnömatik bağlantı 2	NAMUR bağlantı şeması
Pnömatik bağlantı 3	G1/4
Pnömatik bağlantı 4	NAMUR bağlantı şeması
Pnömatik bağlantı 5	G1/4
Malzeme hakkında not	RoHS uyumlu
Sızdırmazlık elemanları malzemesi	NBR
Gövde malzemesi	Dövme alüminyum alaşım
Vida malzemesi	Çelik, galvanize
