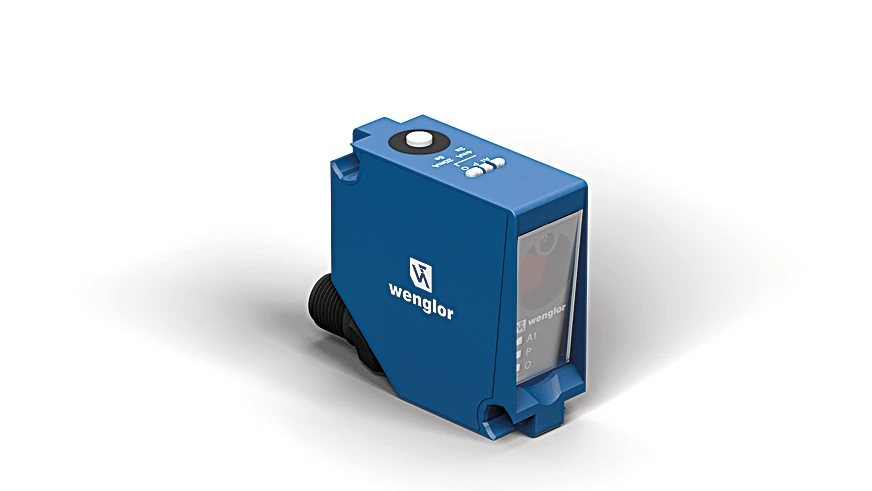

Bu sensörler, lazer sınıfı 1 ile gönder-al süresi ölçümü prensibine göre çalışır. “Dinamik Hassasiyet” (DS) teknolojisine sahip wintec, çok zayıf sinyaller için bile eşsiz bir sinyal alış hassasiyeti sağlar. Bu sayede sensörler, 10 m’ye kadar geniş bir çalışma aralığına sahiptir ve aşırı eğik konumda dahi koyu veya parlak objeleri güvenli şekilde algılayabilir. wintec, örneğin harici ışık veya kirlilik gibi rahatsız edici ortamlarda da son derece güvenli çalışır. Ayrıca, kapsamlı koşul izleme fonksiyonları öngörüye dayalı bir bakım ve sorunsuz çalışma sağlar.

Özelliklere toplu bakış

• Analog çıkış 4…20 mA
• Geniş çalışma aralığı ve DS teknolojisi sayesinde hassas algılama
• Karşılıklı bir etkileşim söz konusu değildir
• Sezgisel kullanım konsepti

Optik veriler

Çalışma aralığı	0 … 10.000 mm
Ölçüm aralığı	50 … 10.000 mm
Azami tekrarlanabilirlik	3 mm*
Doğrusallık sapması	10 mm*
Işık türü	Lazer (kırmızı)
Dalga boyu	660 nm
Kullanım ömrü	100.000 h
Lazer sınıfı	1 (EN 60825-1)
Işıma uzaklaşması	< 2 mrad
Maks. harici ışık	100.000 Lux
Işık noktası çapı	Bkz. Tablo 1
Reflektör gerekli	Hayır



Elektriksel veriler

Besleme gerilimi	18 … 30 V DC
Güç tüketimi (24 V)	< 40 mA
Ölçüm hızı	100 /s*
Ölçüm hızı (maks.)	500 /s*
Sıcaklık kayması	< 0,4 mm/K
Sıcaklık aralığı	-40 … +50 °C
Analog çıkış	4…20 mA
Korumalar	Kısa devre / Ters kutup / Aşırı yük
Arayüz	IO-Link V1.1
IO-Link hızı	COM3
Koruma sınıfı	III
FDA No	2110079-001



Mekanik veriler

Ayar türü	Teach-in
Gövde malzemesi	Plastik, ABS
Optik kapak	Plastik, PMMA
Koruma sınıfı	IP67 / IP68
Bağlantı türü	M12 × 1; 5 pin'li
Ağırlık	41 g

Emniyet verileri

MTTFd	512,61 a (EN ISO 13849-1)

Tablo 1 – Işık noktası çapı

Algılama mesafesi	0 m	5 m	10 m
Işık noktası çapı	5 mm	10 mm	15 mm



Bağlantı şeması

– = Besleme 0 V
+ = Besleme +
E/A1 = Programlanabilir G/Ç / IO-Link
E3 = Giriş
O = Analog çıkış



Kumanda panosu

06 = Teach tuşu
68 = Güç LED’i
5a = Anahtarlama durumu A1
63 = Analog çıkış akımı göstergesi
