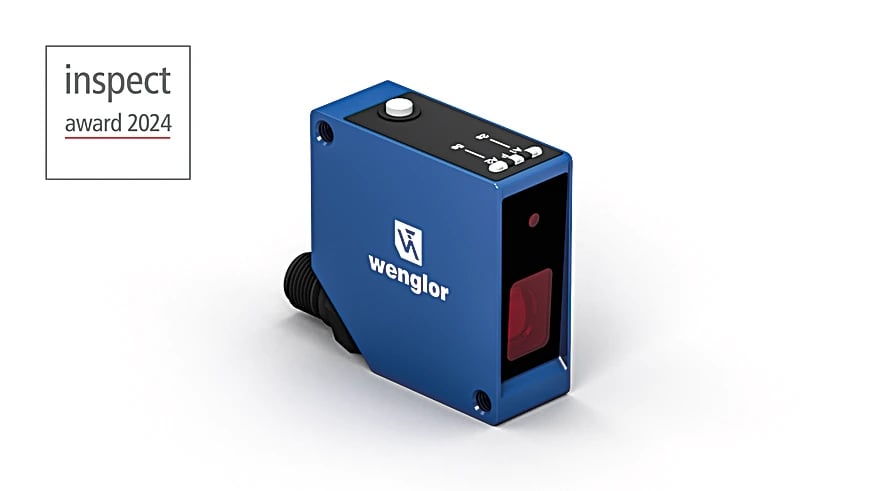

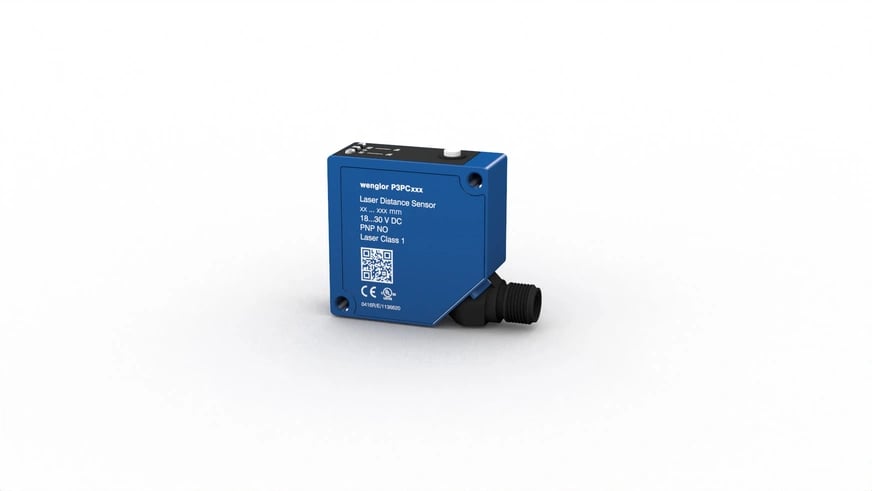

Wenglor P3PC301 Lazer mesafe sensörü üçgenleme prensipli
Wenglor P3PC301 Lazer mesafe sensörü üçgenleme prensipli
Wenglor P3PC301 Lazer mesafe sensörü üçgenleme prensipli

Wenglor P3PC301 Lazer mesafe sensörü üçgenleme prensipli (P3PC301)

Marka : Wenglor
Fiyat : €221,00(KDV Dahil)
TL Fiyat : ₺11.703,10(KDV Dahil)

ÖN SİPARİŞ TESLİMAT 2 HAFTA


Favorilere Ekle
İstek Listeme Ekle
Karşılaştır
Fiyat Düşünce Haber Ver
Gelince Haber Ver
Tavsiye Et
Yorum Yaz
Satıcıya Soru Sor

Bu lazer mesafe sensörleri ince bir kırmızı ışık ışını ve yüksek çözünürlüklü bar tipi CMOS ile çalışır. Sensör ile obje arasındaki mesafeyi triangülasyon prensibi ile tespit ederler. Sensörler, entegre TripleA teknolojisi sayesinde yüksek hassasiyet, sıcaklık kararlılığı ve malzemeden bağımsızlık sunar. Bu sayede farklı malzemelerde, renklerde, biçimlerde, değişken ışık ve sıcaklık koşullarında bile doğru sonuçlar verirler. Sezgisel kullanım konsepti, devreye almayı kolaylaştırır ve sensörleri çok yönlü kullanım özelliklerine dönüştürür.



Özelliklere toplu bakış

  • Birbirinden bağımsız 2 anahtarlama çıkışı
  • Entegre adım algılama
  • Sezgisel kullanım konsepti
  • Materyalden, renkten ve parlaklıktan bağımsız anahtarlama noktası
  • Sağlam alüminyum gövde



Optik veriler
Çalışma aralığı 60 … 660 mm
Ayar aralığı 60 … 660 mm
Azami tekrarlanabilirlik 550 µm
Tekrarlanabilirlik (1 Sigma) 30 µm
Doğrusallık sapması 900 µm
Anahtarlama histerezi < 0,5 %
Işık türü Lazer (kırmızı)
Dalga boyu 655 nm
Kullanım ömrü 100.000 h
Lazer sınıfı 1 (EN 60825-1)
Maks. harici ışık 20.000 Lux
Işık noktası çapı Bkz. Tablo 1

Elektriksel veriler
Besleme gerilimi 18 … 30 V DC
Güç tüketimi (24 V) < 50 mA
Anahtarlama frekansı 650 Hz
Tepki süresi < 0,5 ms
Sıcaklık kayması < 50 µm/K
Sıcaklık aralığı -30 … +60 °C
Anahtarlama çıkışı 2 adet
Gerilim düşmesi < 1,5 V
Röle çıkış akımı 100 mA
Korumalar Kısa devre / Ters kutup / Aşırı yük
Arayüz IO-Link V1.1 (COM3)
Koruma sınıfı III
FDA No 2310674-000

Mekanik veriler
Ayar türü Teach-in
Gövde malzemesi Alüminyum (eloksal) / Plastik ABS
Optik kapak Plastik, PMMA
Koruma sınıfı IP67
Bağlantı türü M12 × 1; 5 pin
Ağırlık 69 g
Tablo 1 – Işık noktası çapı
Algılama mesafesi 60 mm 360 mm 660 mm
Işık noktası çapı 1,5 mm 1 mm 0,5 mm

Bağlantı şeması
B_ANS_0243.eps
Kumanda panosu
06 = Teach tuşu
5a = Anahtarlama durumu A1
68 = Güç LED'i
6a = Anahtarlama durumu A2

Ürün Kodu Kapsam Hız Çıkış Doğrusallık Tekrarlanabilirlik Ek Bilgi
CP08MHT80 30…80 mm 1500 /s Analog 80 µm 60 µm 0…10 V
P3PC321 60…660 mm 650 Hz PNP 900 µm 550 µm NO
P3PC303 60…660 mm 650 Hz PNP 900 µm 550 µm NC+NO
P3PC181 40…240 mm 650 Hz Analog / PNP 200 µm 70 µm 4…20 mA
P3PC361 60…660 mm 650 Hz PNP 900 µm 250 µm NO
P3PC241 50…350 mm 2500 /s Analog 300 µm 100 µm 4…20 mA
P3PC002 30…80 mm 650 Hz NPN 40 µm 13 µm NO
P3PC242 50…350 mm 2500 /s Analog 300 µm 100 µm 0…10 V
P3PC011 30…80 mm 2500 /s Analog 40 µm 13 µm 4…20 mA
P3PC042 30…80 mm 2500 /s Analog 40 µm 20 µm 0…10 V
P3PC041 30…80 mm 2500 /s Analog 40 µm 20 µm 4…20 mA
P3PC101 40…240 mm 650 Hz PNP 200 µm 70 µm NO
P3PC301 60…660 mm 650 Hz PNP 900 µm 550 µm NO
P3PC211 50…350 mm 2500 /s Analog 300 µm 100 µm 4…20 mA
PNBC101 20…24 mm 10…30000 /s İtme–Çekme 2 µm 4 µm 4…20 mA / 0…10 V
PNBC105 90…190 mm 10…30000 /s İtme–Çekme 50 µm 30 µm 4…20 mA / 0…10 V
PNBC108 200…1000 mm 10…30000 /s İtme–Çekme 375 µm 100 µm 4…20 mA / 0…10 V
PNBC104 58…108 mm 10…30000 /s İtme–Çekme 25 µm 20 µm 4…20 mA / 0…10 V
PNBC107 250…650 mm 10…30000 /s İtme–Çekme 200 µm 80 µm 4…20 mA / 0…10 V
PNBC103 40…60 mm 10…30000 /s İtme–Çekme 10 µm 8 µm 4…20 mA / 0…10 V
PNBC102 25…35 mm 10…30000 /s İtme–Çekme 5 µm 5 µm 4…20 mA
PNBC002 25…35 mm 10…30000 /s İtme–Çekme 5 µm - 4…20 mA
