| Uygulamaya Yönelik Not / Application Note |
Yalnızca endüstriyel kullanım için |
For industrial use only |

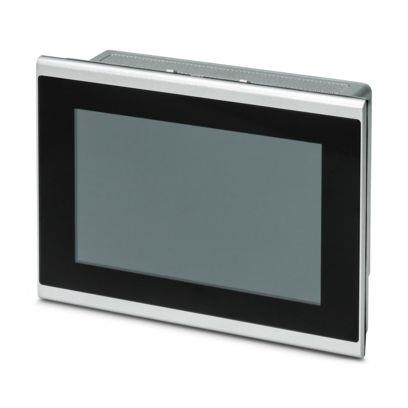

| Ürün Tipi / Product Type |
Operatör paneli |
Operator panel |
| İşlemci / Processor |
Arm® Cortex®-A53, 1.6 GHz |
Arm® Cortex®-A53, 1.6 GHz |
| İşletim Sistemi / Operating System |
Yocto/Linux® |
Yocto/Linux® |
| Veri Depolama / Data Storage |
Flash eMMC, 8 GB |
Flash eMMC, 8 GB |
| Slotlar / Slots |
1 × microSD |
1 × microSD |
| Ekran Tipi / Display Type |
25.7 cm / 10.1" TFT |
25.7 cm / 10.1" TFT |
| Çözünürlük / Resolution |
1280 × 800 piksel (WXGA) |
1280 × 800 pixels (WXGA) |
| Dokunma Teknolojisi / Touch Technology |
Projektif-kapasitif (PCAP) |
Projected-capacitive (PCAP) |
| Arka Aydınlatma / Backlight |
LED |
LED |
| Parlaklık / Brightness |
500 cd/m² tipik (ayarlanabilir) |
500 cd/m² typical (adjustable) |
| MTBF |
50 000 saat |
50 000 h |
| Renk Spektrumu / Color Spectrum |
16.7 milyon renk |
16.7 million colors |
| Görüş Açısı / Viewing Angle |
Sol 85°, Sağ 85°, Üst 85°, Alt 85° |
Left 85°, Right 85°, Top 85°, Bottom 85° |
| Arayüzler / Interfaces |
2 × USB 2.01 × USB 3.0 Type C1 × COM (RS-232/422/485) |
2 × USB 2.01 × USB 3.0 Type C1 × COM (RS-232/422/485) |
| Opsiyonel Arayüzler / Optional Interfaces |
Opsiyonel arabirim yok |
None |
| Ağ / Network |
1 × Ethernet (10/100/1000 Mbps), RJ45 |
1 × Ethernet (10/100/1000 Mbps), RJ45 |
| Bus Sistemi / Bus System |
Bus sistemi olmadan |
None |
| Kullanıcı Yazılımı / User Software |
QT tarayıcı |
QT browser |
| Sistem Gereksinimleri / System Requirements |
Qt Browser runtime sistemi |
Qt Browser runtime system |
| Akü Servis Ömrü / Battery Service Life |
5 yıl (tipik) |
5 years (typical) |
| Besleme Gerilimi / Supply Voltage |
24 V DC ±20 % (18…32 V DC) |
24 V DC ±20 % (18…32 V DC) |
| Maks./Tipik Akım / Max./Typical Current |
Maks. 1,81 A (24 V DC)Tipik 0,79 A (24 V DC) |
Max. 1.81 A (24 V DC)Typical 0.79 A (24 V DC) |
| Gerçek Zaman Saati / Real-Time Clock |
Evet (akü ile) |
Yes (battery backed) |
| Montaj Tipi / Mounting Type |
Önden montaj |
Front mounting |
| Ön Plaka Malzemesi / Front Plate Material |
Alüminyum (natürel anodize) |
Aluminium (natural anodized) |
| Muhafaza Malzemesi / Housing Material |
Alüminyum dökme alaşım, toz kaplı |
Die-cast aluminium, powder-coated |
| Bağlantı Yöntemi / Connection Method |
Vidalı bağlantı |
Screw connection |
| İletken Kesiti / Conductor Cross-Section |
Tek telli: 0,2–2,5 mm²Çok damarlı: 0,2–2,5 mm² |
Single-wire: 0.2–2.5 mm²Multi-wire: 0.2–2.5 mm² |
| Kablo Kesiti AWG / Cable Gauge |
AWG 24 … 12 |
AWG 24 … 12 |
| Kablo Soyma Uzunluğu / Stripping Length |
7 mm |
7 mm |
| Koruma Sınıfı / Protection Class |
IP66 (ön), IP20 (arka) |
IP66 (front), IP20 (rear) |
| Çalışma Sıcaklığı / Operating Temp. |
–20 °C … 50 °C |
–20 °C … 50 °C |
| Depolama Sıcaklığı / Storage Temp. |
–25 °C … 60 °C |
–25 °C … 60 °C |
| Bağıl Nem / Relative Humidity |
%5 … %85 (yoğuşmasız) |
5 % … 85 % (non-condensing) |
| Titreşim / Vibration |
1 g |
1 g |
| Dış Boyutlar / Overall Dimensions |
263 × 200 × 51 mm (ön plaka) |
263 × 200 × 51 mm (front plate) |
| Montaj Ölçüleri / Cut-out Dimensions |
252 × 189 mm (montaj kesiti) |
252 × 189 mm (cut-out) |
