| Uygulamaya Yönelik Not / Application Note |
Yalnızca endüstriyel kullanım için |
For industrial use only |

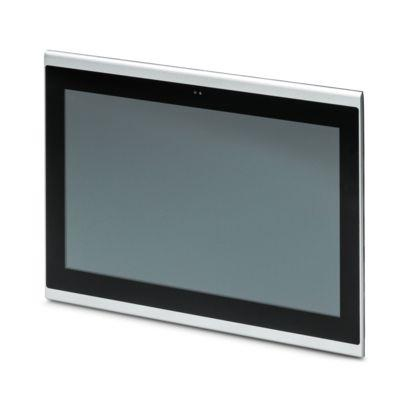

| Ürün Tipi / Product Type |
Operatör paneli |
Operator panel |
| Ağırlık / Weight |
4,3 kg |
4.3 kg |
| İşlemci / Processor |
Arm® Cortex®-A9, 800 MHz |
Arm® Cortex®-A9, 800 MHz |
| İşletim Sistemi / Operating System |
Windows® Embedded Compact 7 |
Windows® Embedded Compact 7 |
| Veri Depolama / Data Storage |
Flash eMMC, 8 GB |
Flash eMMC, 8 GB |
| Slotlar / Slots |
1 × microSD |
1 × microSD |
| Ekran Tipi / Display Type |
39.6 cm / 15.6" TFT |
39.6 cm / 15.6" TFT |
| Çözünürlük / Resolution |
1920 × 1080 piksel (HD) |
1920 × 1080 pixels (HD) |
| Dokunma Teknolojisi / Touch Technology |
Projektif-kapasitif (PCAP) |
Projected capacitive (PCAP) |
| Arka Aydınlatma / Backlight |
LED |
LED |
| Parlaklık / Brightness |
450 cd/m² |
450 cd/m² |
| MTBF |
50 000 saat |
50 000 h |
| Renk Spektrumu / Color Spectrum |
16.7 milyon renk |
16.7 million colors |
| Görüş Açısı / Viewing Angle |
Sol 85°, Sağ 85°, Üst 85°, Alt 85° |
Left 85°, Right 85°, Top 85°, Bottom 85° |
| Arayüzler / Interfaces |
2 × USB 2.0, 1 × COM (RS-232/422/485) |
2 × USB 2.0, 1 × COM (RS-232/422/485) |
| Opsiyonel Arayüz / Optional Interfaces |
Yok |
None |
| Ağ / Network |
1 × Ethernet (10/100/1000 Mbps), RJ45 |
1 × Ethernet (10/100/1000 Mbps), RJ45 |
| Bus Sistemi / Bus System |
Bus sistemi yok |
None |
| Kullanıcı Yazılımı / User Software |
Visu+ |
Visu+ |
| Çalışma Zamanı / Runtime System |
Visu+ Runtime |
Visu+ Runtime |
| Akü Ömrü / Battery Life |
5 yıl (tipik) |
5 years (typical) |
| Besleme Gerilimi / Supply Voltage |
24 V DC ± 20 % (aralık 18 – 32 V DC) |
24 V DC ± 20 % (range 18 – 32 V DC) |
| Maks. Akım / Max Current |
1.81 A @ 24 V DC |
1.81 A @ 24 V DC |
| Tipik Akım / Typical Current |
1.27 A @ 24 V DC |
1.27 A @ 24 V DC |
| Gerçek Zaman Saati / Real-Time Clock |
Evet (akü ile) |
Yes (battery-backed) |
| Montaj Tipi / Mounting Type |
Önden montaj |
Front mounting |
| Ön Plaka Malzemesi / Front Plate Material |
Alüminyum (doğal eloksallı) |
Aluminium (natural anodized) |
| Muhafaza Malzemesi / Housing Material |
Alüminyum dökme alaşım, toz kaplı |
Die-cast aluminium, powder-coated |
| Bağlantı Yöntemi / Connection Type |
Vidalı bağlantı |
Screw connection |
| İletken Kesiti / Conductor Cross-section |
0,2 – 2,5 mm² (tek/çok telli) |
0.2 – 2.5 mm² (solid/stranded) |
| Kablo Kesiti AWG / Wire Gauge |
AWG 24 – 12 |
AWG 24 – 12 |
| Kablo Soyma Uzunluğu / Strip Length |
7 mm |
7 mm |
| Koruma Sınıfı / Protection Class |
IP66 (ön), IP20 (arka) |
IP66 (front), IP20 (rear) |
| Çalışma Sıcaklığı / Operating Temp. |
0 °C … 50 °C |
0 °C … 50 °C |
| Depolama Sıcaklığı / Storage Temp. |
–20 °C … 60 °C |
–20 °C … 60 °C |
| Nem (Çalışma) / Humidity (Operating) |
%10 … %95 (yoğuşmasız) |
10 % … 95 % (non-condensing) |
| Nem (Depolama) / Humidity (Storage) |
%5 … %85 (yoğuşmasız) |
5 % … 85 % (non-condensing) |
| Titreşim / Vibration |
1 g |
1 g |
