| Uygulama Notu / Application Note |
Yalnızca endüstriyel kullanım için |
For industrial use only |
| Ürün Tipi / Product Type |

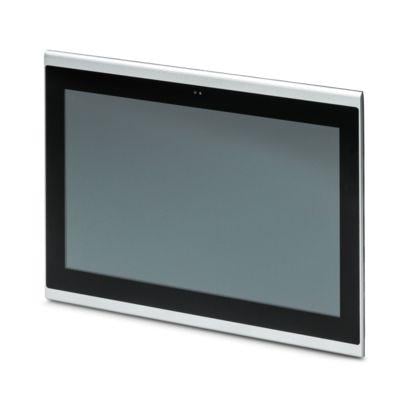

Operatör paneli |
Operator panel |
| Ağırlık / Weight |
5,2 kg |
5.2 kg |
| İşlemci / Processor |
Arm® Cortex®-A9, 800 MHz |
Arm® Cortex®-A9, 800 MHz |
| İşletim Sistemi / Operating System |
Windows® Embedded Compact 7 |
Windows® Embedded Compact 7 |
| Veri Depolama / Data Storage |
Flash eMMC, 8 GB |
Flash eMMC, 8 GB |
| Slotlar / Slots |
1× microSD |
1× microSD |
| Ekran Tipi / Display Type |
46.9 cm / 18.5"-TFT |
46.9 cm / 18.5"-TFT |
| Çözünürlük / Resolution |
1920 × 1080 piksel (HD) |
1920 × 1080 pixels (HD) |
| Dokunmatik / Touch Technology |
Projektif-kapasitif (PCAP) |
Projected capacitive (PCAP) |
| Arka Işık / Backlight |
LED |
LED |
| Parlaklık / Brightness |
350 cd/m², tipik (ayarlanabilir) |
350 cd/m², typical (adjustable) |
| MTBF |
50 000 h |
50 000 h |
| Renk Spektrumu / Color Spectrum |
16.7 milyon renk |
16.7 million colors |
| Görüş Açısı / Viewing Angle |
Sol/Left 89°, Sağ/Right 89°, Üst/Top 89°, Alt/Bottom 89° |
Left 89°, Right 89°, Top 89°, Bottom 89° |
| Arayüzler / Interfaces |
2× USB 2.0, 1× COM (RS-232/422/485) |
2× USB 2.0, 1× COM (RS-232/422/485) |
| Opsiyonel Arayüz / Optional Interfaces |
Yok |
None |
| Network |
1× Ethernet (10/100/1000 Mbps), RJ45 |
1× Ethernet (10/100/1000 Mbps), RJ45 |
| Bus Sistemi / Bus System |
Yok |
None |
| Kullanıcı Yazılımı / User Software |
Visu+ |
Visu+ |
| Sistem Gereksinimleri / System Requirements |
Visu+ Runtime |
Visu+ Runtime |
| Akü Ömrü / Battery Life |
5 yıl (tipik) |
5 years (typical) |
| Besleme Gerilimi / Supply Voltage |
24 V DC ±20 %, aralık: 18–32 V |
24 V DC ±20 %, range: 18–32 V |
| Maks. Akım / Max. Current |
1,81 A (24 V DC) |
1.81 A (24 V DC) |
| Tipik Akım / Typical Current |
1,34 A (24 V DC) |
1.34 A (24 V DC) |
| Gerçek Zaman Saati / Real-Time Clock |
Evet (akü) |
Yes (battery) |
| Montaj Tipi / Mounting |
Önden montaj |
Front mounting |
| Malzeme Ön Plaka / Front Panel Material |
Alüminyum (natürel anodize) |
Aluminum (natural anodized) |
| Muhafaza Malzemesi / Housing Material |
Alüminyum dökme alaşım, toz kaplı |
Aluminum die-cast alloy, powder-coated |
| Bağlantı Yöntemi / Connection Method |
Vidalı bağlantı |
Screw connection |
| İletken Kesiti / Conductor Cross-Section |
Tek telli: 0,2–2,5 mm², Çok damarlı: 0,2–2,5 mm² |
Solid: 0.2–2.5 mm², Stranded: 0.2–2.5 mm² |
| Kablo Kesiti AWG / Cable Cross Section AWG |
24–12 |
24–12 |
| Kablo Soyma Uzunluğu / Cable Stripping Length |
7 mm |
7 mm |
| Koruma Sınıfı / Protection Rating |
IP66 (ön), IP20 (arka) |
IP66 (front), IP20 (rear) |
| Ortam Sıcaklığı (Çalışma) / Operating Temp. |
0 °C … 50 °C |
0 °C … 50 °C |
| Ortam Sıcaklığı (Stok/Nakliye) / Storage/Transport Temp. |
–20 °C … 60 °C |
–20 °C … 60 °C |
| Nem / Humidity |
Çalışma: 10–95 %, Stok: 5–85 % (yoğunlaşma yok) |
Operating: 10–95 %, Storage: 5–85 % (non-condensing) |
| Titreşim / Vibration |
1 g |
1 g |
| Dış Boyutlar / Outer Dimensions |
465 × 310 × 51 mm |
465 × 310 × 51 mm |
| Montaj Ölçüleri / Cut-out Dimensions |
455 × 300 mm |
455 × 300 mm |
| Ürün Numarası / Product No. |
1190423 |
1190423 |
| Satış Kodu / Sales Code |
DRC |
DRC |
| Ürün Kodu / Product Code |
DRCADC |
DRCADC |
| GTIN |
4063151240042 |
4063151240042 |
| Ağırlık (Ambalajlı / Ambalajsız) / Weight incl./excl. packaging |
8.316 g / 7.920 g |
8,316 g / 7,920 g |
| Gümrük Tarife No / Customs Tariff No. |
84714100 |
84714100 |
| Menşe Ülke / Country of Origin |
TW |
Taiwan |
