| Uygulamaya Yönelik Not / Application Note |
Yalnızca endüstriyel kullanım için |
For industrial use only |
| Ürün Tipi / Product Type |

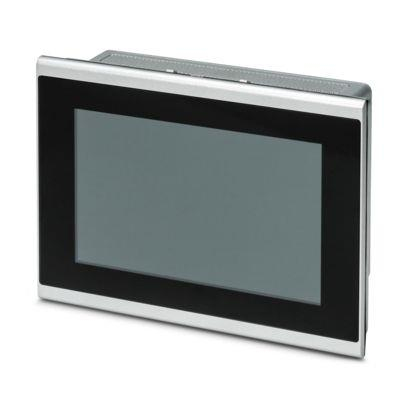

Operatör paneli |
Operator panel |
| Bilgisayar Verisi / Computer Data |
İşlemci: Arm® Cortex®-A53, 1.6 GHz İşletim Sistemi: Yocto/Linux® Veri Depolama: Flash eMMC, 8 GB Slotlar: 1× microSD |
Processor: Arm® Cortex®-A53, 1.6 GHz Operating System: Yocto/Linux® Data Storage: Flash eMMC, 8 GB Slots: 1× microSD |
| Ekran / Display |
30.7 cm / 12.1" TFT Çözünürlük: 1280 × 800 px (WXGA) Dokunma: Projektif-kapasitif (PCAP) Aydınlatma: LED Parlaklık: 400 cd/m², ayarlanabilir MTBF: 50 000 h Renk: 16.7 milyon Görüş Açısı (sol/sağ/üst/alt): 88° / 88° / 88° / 88° |
30.7 cm / 12.1" TFT Resolution: 1280 × 800 px (WXGA) Touch: Projected Capacitive (PCAP) Backlight: LED Brightness: 400 cd/m², adjustable MTBF: 50 000 h Colors: 16.7 million Viewing Angle (L/R/U/D): 88° / 88° / 88° / 88° |
| Arayüzler / Interfaces |
2× USB 2.0 1× USB 3.0 Type-C 1× COM (RS-232/422/485) Opsiyonel arayüz: Yok |
2× USB 2.0 1× USB 3.0 Type-C 1× COM (RS-232/422/485) Optional interface: None |
| Network |
1× Ethernet (10/100/1000 Mbps), RJ45 |
1× Ethernet (10/100/1000 Mbps), RJ45 |
| Bus Sistemi / Bus System |
Bus sistemi yok |
None |
| Kullanıcı Yazılımı / User Software |
QT tarayıcı |
QT browser |
| Sistem Gereksinimi / Runtime System |
Qt Browser |
Qt Browser |
| Gerçek Zaman Saati / Real-Time Clock |
Evet, akü ile |
Yes, battery backed |
| Akü Servis Ömrü / Battery Life |
5 yıl (tipik) |
5 years (typical) |
| Besleme / Power Supply |
24 V DC ±20 % (18…32 V DC aralığı) Maks. akım: 1.81 A (24 V DC) Tipik akım: 0.9 A (24 V DC) |
24 V DC ±20 % (range 18…32 V DC) Max current: 1.81 A (24 V DC) Typical current: 0.9 A (24 V DC) |
| Montaj / Mounting |
Önden montaj |
Front mounting |
| Malzeme / Materials |
Ön plaka: Alüminyum (natürel anodize) Muhafaza: Alüminyum dökme alaşım, toz kaplı |
Front plate: Aluminium (natural anodized) Enclosure: Die-cast aluminium, powder-coated |
| Bağlantı / Wiring |
Vidalı bağlantı Tek telli: 0.2–2.5 mm² Çok damarlı: 0.2–2.5 mm² AWG: 24–12 Kablo soyma: 7 mm |
Screw connection Solid: 0.2–2.5 mm² Stranded: 0.2–2.5 mm² AWG: 24–12 Stripping length: 7 mm |
| Ortam Koşulları / Environmental Conditions |
Koruma: IP66 (ön), IP20 (arka) Çalışma sıcaklığı: –20…50 °C Depolama/Nakliye: –25…60 °C Nem: 5 %…85 % (yoğuşmasız) Titreşim: 1 g |
Protection: IP66 (front), IP20 (rear) Operating temp.: –20…50 °C Storage/Transport: –25…60 °C Humidity: 5 %…85 % (non-condensing) Vibration: 1 g |
| Dış Boyutlar / Dimensions |
302 mm × 229 mm × 51 mm (ön plaka) |
302 mm × 229 mm × 51 mm (front plate) |
| Montaj Ölçüleri / Cut-out Dimensions |
292 mm × 219 mm (montaj kesiti) |
292 mm × 219 mm (panel cut-out) |
| Ürün Bilgileri / Product Info |
Ürün No.: 1290802 Satış Kodu: DRC Ürün Kodu: DRCADF GTIN: 4063151522650 Gümrük Tarife No.: 84714100 Menşe Ülke: TW |
Product No.: 1290802 Sales Code: DRC Product Code: DRCADF GTIN: 4063151522650 Customs Tariff No.: 84714100 Country of Origin: TW |
| Ağırlık / Weight |
2.260 g (ambalaj dahil) 2.100 g (ambalajsız) |
2,260 g (with packaging) 2,100 g (without packaging) |
