| Uygulama Notu / Application Note |
Yalnızca endüstriyel kullanım için |
For industrial use only |

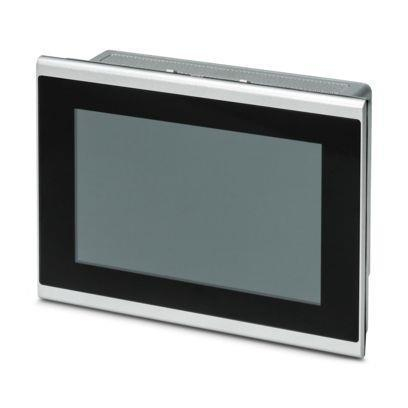

| Ürün Tipi / Product Type |
Operatör paneli |
Operator panel |
| İşlemci / Processor |
Arm® Cortex®-A53, 1.6 GHz |
Arm® Cortex®-A53, 1.6 GHz |
| İşletim Sistemi / Operating System |
Yocto/Linux® |
Yocto/Linux® |
| Veri Depolama / Data Storage |
Flash eMMC, 8 GB |
Flash eMMC, 8 GB |
| Slotlar / Slots |
1× microSD |
1× microSD |
| Ekran Tipi / Display Type |
54.6 cm / 21.5" TFT |
54.6 cm / 21.5" TFT |
| Çözünürlük / Resolution |
1920 × 1080 piksel (Full HD) |
1920 × 1080 pixels (Full HD) |
| Dokunmatik / Touch Tech. |
Projektif-kapasitif (PCAP) |
Projected capacitive (PCAP) |
| Arka Işık / Backlight |
LED |
LED |
| Parlaklık / Brightness |
400 cd/m², ayarlanabilir |
400 cd/m², adjustable |
| MTBF |
50 000 h |
50 000 h |
| Renk Spektrumu / Color Spectrum |
16.7 milyon renk |
16.7 million colors |
| Görüş Açısı / Viewing Angle |
Sol/Left 89°, Sağ/Right 89°, Üst/Top 89°, Alt/Bottom 89° |
Left 89°, Right 89°, Top 89°, Bottom 89° |
| Arayüzler / Interfaces |
2× USB 2.0, 1× USB 3.0 Type-C, 1× COM (RS-232/422/485) |
2× USB 2.0, 1× USB 3.0 Type-C, 1× COM (RS-232/422/485) |
| Opsiyonel Arayüz / Optional Interface |
Yok |
None |
| Network |
1× Ethernet (10/100/1000 Mbps), RJ45 |
1× Ethernet (10/100/1000 Mbps), RJ45 |
| Bus Sistemi / Bus System |
Yok |
None |
| Kullanıcı Yazılımı / User Software |
QT tarayıcı |
QT browser |
| Runtime Sistemi / Runtime System |
Qt Browser |
Qt Browser |
| Akü Ömrü / Battery Life |
5 yıl (tipik) |
5 years (typical) |
| Besleme Gerilimi / Supply Voltage |
24 V DC ±20 % (18–32 V DC) |
24 V DC ±20 % (18–32 V DC) |
| Maks. Akım / Max Current |
1.81 A (24 V DC) |
1.81 A (24 V DC) |
| Tipik Akım / Typical Current |
1.37 A (24 V DC) |
1.37 A (24 V DC) |
| Gerçek Zaman Saati / Real-Time Clock |
Evet (akü) |
Yes (battery-backed) |
| Montaj Tipi / Mounting |
Önden montaj |
Front mounting |
| Ön Plaka Malzemesi / Front Plate Material |
Alüminyum (natürel anodize) |
Aluminium (natural anodized) |
| Muhafaza Malzemesi / Housing Material |
Alüminyum dökme alaşım, toz kaplı |
Die-cast aluminium, powder-coated |
| Bağlantı / Connection |
Vidalı bağlantı |
Screw terminal |
| İletken Kesiti / Conductor Cross-section |
Tek telli 0.2–2.5 mm², Çok damarlı 0.2–2.5 mm² |
Solid 0.2–2.5 mm², Stranded 0.2–2.5 mm² |
| AWG |
24 … 12 |
24 … 12 |
| Kablo Soyma / Strip Length |
7 mm |
7 mm |
| Koruma Sınıfı / Protection Rating |
IP66 (ön/front), IP20 (arka/rear) |
IP66 (front), IP20 (rear) |
| Çalışma Sıcaklığı / Operating Temp. |
–20 °C … +50 °C |
–20 °C … +50 °C |
| Depolama Sıcaklığı / Storage Temp. |
–20 °C … +60 °C |
–20 °C … +60 °C |
| Nem / Humidity |
10 % … 95 % (yoğunlaşma yok) |
10 % … 95 % (non-condensing) |
| Titreşim / Vibration |
1 g |
1 g |
| Dış Boyutlar / Outer Dimensions |
532 mm × 346 mm × 51 mm |
532 mm × 346 mm × 51 mm |
| Montaj Ölçüleri / Cut-out Dimensions |
522 mm × 336 mm |
522 mm × 336 mm |
| Ürün Numarası / Product No. |
1290809 |
1290809 |
| Satış Kodu / Sales Code |
DRC |
DRC |
| Ürün Kodu / Product Code |
DRCADF |
DRCADF |
| GTIN |
4063151523138 |
4063151523138 |
| Ağırlık (Ambalajlı / Ambalajsız) |
2.260 g / 2.100 g |
2.260 g / 2.100 g |
| Gümrük Tarife No / Customs Tariff No. |
84714100 |
84714100 |
| Menşe Ülke / Country of Origin |
Tayvan (TW) |
Taiwan (TW) |
